RN60D3321FB14

产品分类: 通孔电阻
产品描述: 3.32KΩ ±1% 250mW ±100ppm/℃ 通孔安装 8.74mm(长度)
供应商型号: 4676208
供应商: 海外现货
标准整包数: 1

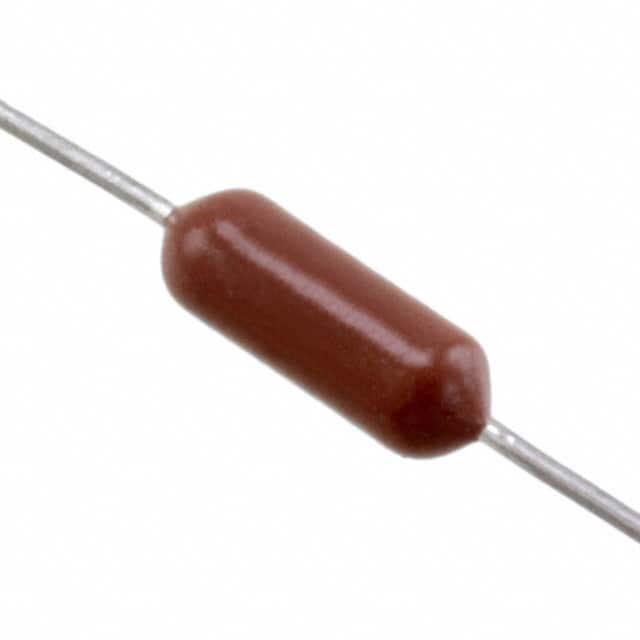

VISHAY INTERTECHNOLOGY 通孔电阻 RN60D3321FB14

RN60D3321FB14概述

    Vishay Dale CMF 系列金属薄膜电阻器技术手册

    产品简介


    Vishay Dale 的 CMF 系列金属薄膜电阻器是一类高精度、低噪声的精密电阻器,符合 MIL-R-10509 和 MIL-PRF-22684 军用标准。该系列产品适用于各种商业和军事应用场景,如通信系统、雷达、导航系统和其他需要高性能电子组件的设备。

    技术参数


    | 模型 | 额定功率 (P70°C) | 最大工作电压 (V) | 阻值范围 (Ω) | 绝缘电阻 (Ω) | 温度系数 | 耐压强度 (VAC) |
    ||
    | CMF50 RN50 | 0.05 W | 200 V | 10 to 100K | ≥ 10^10 | ± 100 ppm/°C | 450 |
    | CMF55 RN55 | 0.125 W | 200 V | 10 to 301K | ≥ 10^10 | ± 50 ppm/°C | 450 |
    | CMF60 RN60 | 0.25 W | 300 V | 10 to 1M | ≥ 10^10 | ± 100 ppm/°C | 500 |
    | CMF65 RN65 | 0.50 W | 350 V | 10 to 2M | ≥ 10^10 | ± 100 ppm/°C | 900 |
    | CMF70 RN70 | 0.75 W | 500 V | 10 to 2.49M | ≥ 10^10 | ± 100 ppm/°C | 900 |
    | CMF07 RL07 | 0.25 W | 250 V | 51 to 150K | ≥ 10^10 | - | 450 |
    | CMF20 RL20 | 0.50 W | 350 V | 4.3 to 470K | ≥ 10^10 | - | 700 |

    产品特点和优势


    1. 低噪声水平:该系列电阻器具有非常低的噪声水平(-40 dB),平均频率范围内噪音小于 0.10 μV/V。
    2. 极低电压系数:5 ppm/V 的电压系数确保在不同电压条件下电阻稳定。
    3. 可控温度系数:± 25 ppm/°C 至 ± 100 ppm/°C 的温度系数,确保在不同温度环境下稳定性良好。
    4. 阻燃环氧涂层:提供出色的防潮保护。
    5. 广泛的阻值范围:涵盖从 10 Ω 到 2.49 MΩ 的宽广阻值范围,满足不同需求。

    应用案例和使用建议


    CMF 系列电阻器广泛应用于军事和高端商业领域。例如,在军用通信系统中,这些电阻器可用于稳压电路、滤波电路等关键部分。在实际应用中,建议用户根据具体需求选择合适的电阻型号,并确保其工作温度在额定范围内。

    兼容性和支持


    CMF 系列电阻器与标准电子组件和设备兼容。对于特定应用,用户可以通过联系技术支持获取更多帮助。Vishay Dale 提供全方位的技术支持和维护服务。

    常见问题与解决方案


    1. 电阻器噪声问题:选择合适的电阻器型号,确保其噪音水平符合要求。
    2. 电压波动问题:在电源设计中增加稳压措施,避免电压波动对电阻器的影响。
    3. 温度稳定性问题:合理选择具有适当温度系数的电阻器,确保其在极端温度下的稳定性。

    总结和推荐


    Vishay Dale CMF 系列金属薄膜电阻器凭借其卓越的性能、低噪声和宽广的工作范围,成为高端应用的理想选择。强烈推荐在高可靠性要求的应用场景中使用,尤其是在军事和航空领域。
    通过本文的介绍,相信读者对 Vishay Dale CMF 系列金属薄膜电阻器有了全面的了解,能够根据具体需求进行合理选择和应用。

RN60D3321FB14参数

参数
电阻值 3.32KΩ
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 8.74mm(长度)
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装

RN60D3321FB14厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RN60D3321FB14数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY RN60D3321FB14 RN60D3321FB14数据手册

RN60D3321FB14封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 34.9234
2+ ¥ 34.9234
3+ ¥ 31.3252
5+ ¥ 26.4571
10+ ¥ 26.4571
20+ ¥ 23.7056
50+ ¥ 23.7056
100+ ¥ 23.7056
库存: 290
起订量: 2 增量: 0
交货地:
最小起订量为:2
合计: ¥ 69.84
