P6SMB100CA-E3/52

产品分类: TVS二极管/ESD抑制器
产品描述: 600W 4.4A 137V 95V SMB(DO-214AA) 贴片安装
供应商型号: F-P6SMB100CA-E3/52
供应商: 海外现货
标准整包数: 750

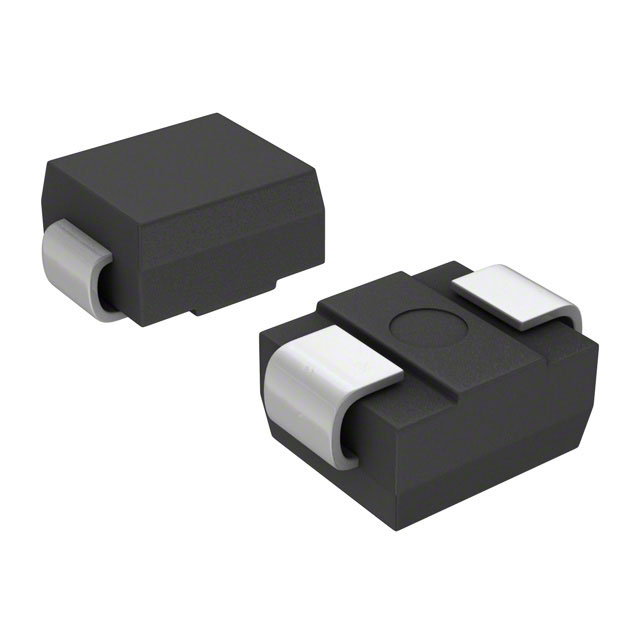

VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 P6SMB100CA-E3/52

P6SMB100CA-E3/52概述

    # Vishay General Semiconductor P6SMB系列瞬态电压抑制器技术手册解析

    产品简介


    Vishay General Semiconductor的P6SMB系列瞬态电压抑制器(TransZorb®)是专为敏感电子设备提供电压瞬变保护而设计的产品。此系列产品包括单向和双向类型,广泛应用于消费类电子、计算机、工业设备及通信领域。通过采用先进的玻璃钝化芯片结技术,这些抑制器在保护IC、MOSFET以及传感器单元信号线方面表现卓越,特别适用于因电感负载切换或雷击引起的电压瞬变防护。

    技术参数


    基本规格
    - 封装形式:SMB (DO-214AA)
    - 峰值脉冲功率:高达600W(10/1000 μs波形)
    - 工作温度范围:-65°C至+150°C
    - 热阻抗:典型值为100°C/W(结到环境空气)
    技术指标
    | 参数名称 | 符号 | 范围 | 单位 |
    ||
    | 最大额定电压 | VWM | 5.8V~459V | V |
    | 击穿电压 | VBR | 6.8V~540V | V |
    | 最大峰值电流 | IPPM | 见表 | A |
    | 最大钳位电压 | VC | 见表 | V |
    支持特性
    - 符合J-STD-020标准,MSL等级1
    - AEC-Q101认证可用于汽车级应用
    - 符合RoHS规范且提供无卤素版本
    产品特点与优势
    1. 紧凑设计:低轮廓封装适合自动化放置。
    2. 高可靠性:优异的击穿电压和极快响应时间确保最佳保护性能。
    3. 兼容性广:无论是消费电子产品还是汽车行业都有相应的型号支持。
    4. 环保友好:符合RoHS要求并提供多种环保选项。
    应用案例与使用建议
    典型应用
    - 用于保护电路板上的关键组件免受过压冲击。
    - 在恶劣环境中稳定运行,例如工业自动化控制系统。
    使用建议
    - 确保正确连接极性以避免反向接线损坏。
    - 根据具体应用场景选择合适的电压等级产品。
    - 注意散热设计以延长使用寿命。
    兼容性与支持
    P6SMB系列产品与大多数主流印刷电路板设计兼容,并且Vishay公司提供了详尽的技术文档和支持服务,帮助客户快速集成到现有系统中。对于需要更高安全级别的应用场合,可以选择带有AEC-Q101认证标识的产品型号。
    常见问题解答
    Q: 如何确定所需的具体电压等级?
    A: 应根据待保护电路的最大预期电压选择略高于该值但不超过上限的型号。
    Q: 安装过程中需要注意什么?
    A: 确认所有引脚焊接牢固,并遵循推荐的PCB布局指南来改善散热效果。
    总结与推荐
    总体而言,Vishay General Semiconductor的P6SMB系列凭借其出色的性能表现和广泛的适用范围,在众多领域内成为理想的电压保护解决方案。如果您正在寻找一款既经济又高效的TVS二极管,请考虑这款产品。它不仅满足基本的功能需求,还能应对复杂的工作条件,非常适合长期稳定运行的需求。因此,强烈推荐将此系列产品纳入您的采购清单之中。

P6SMB100CA-E3/52参数

参数
峰值脉冲电流 4.4A
峰值脉冲功率 600W
极性 -
工作电压 -
箝位电压 137V
击穿电压 95V
4.57mm(Max)
DO-214AA,SMB
2.24mm(Max)
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

P6SMB100CA-E3/52厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

P6SMB100CA-E3/52数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 VISHAY INTERTECHNOLOGY P6SMB100CA-E3/52 P6SMB100CA-E3/52数据手册

P6SMB100CA-E3/52封装设计

查看详情并下载
Symbol
Footprint
3D Model
