首页  >  产品百科  >  PTN0805E1503BST1

PTN0805E1503BST1

产品分类: 贴片电阻
产品描述: 150KΩ ±0.1% 200mW ±25ppm/℃ 0805 贴片安装 2.03mm*1.27mm*840μm
供应商型号: 71-PTN0805E1503BST1
供应商: Mouser
标准整包数: 1

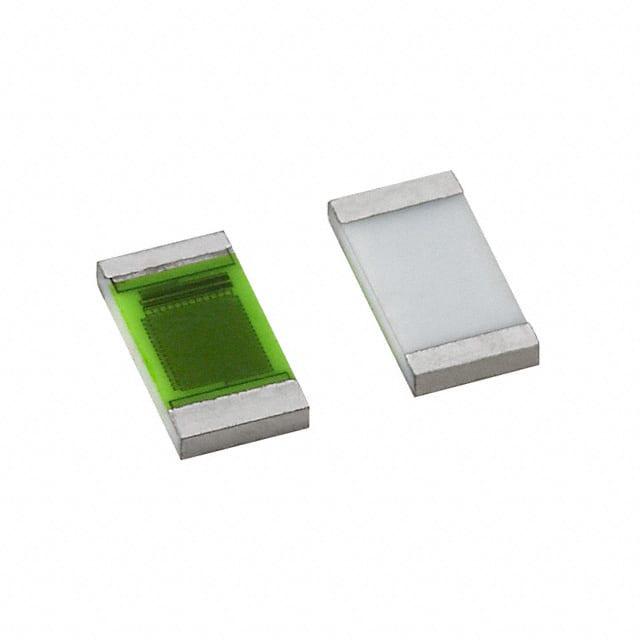

VISHAY INTERTECHNOLOGY 贴片电阻 PTN0805E1503BST1

PTN0805E1503BST1概述

    PTN系列薄膜芯片电阻:全面技术手册

    1. 产品简介


    PTN系列薄膜芯片电阻是由Vishay Dale生产的高精度表面贴装芯片电阻。这些电阻器提供了多种封装尺寸,包括"顶侧"和"包裹式"端接样式,适用于各种不同的应用需求。PTN系列电阻采用自钝化的增强钽氮化物薄膜技术,具有出色的耐湿性、电压系数、功率处理能力和电阻稳定性。
    主要功能:
    - 湿度抵抗
    - 无电感设计
    - 极低的噪声和电压系数(< -30 dB)
    - 激光切割容差可达到± 0.05%
    应用领域:
    PTN系列薄膜电阻广泛应用于消费电子产品、工业自动化设备、通信设备及医疗设备等领域。

    2. 技术参数


    | 规格 | 描述 |

    | 电阻范围 | 1.0 Ω至3 MΩ |
    | 温度系数(TCR) | ± 10 ppm/°C 至 ± 100 ppm/°C |
    | 容差 | ± 0.05 % 至 ± 5 % |
    | 稳定性 | 在70°C下2000小时后ΔR ± 0.03 % |
    | 电压系数 | 0.1 ppm/V |
    | 工作电压 | 75 V 至 200 V |
    | 工作温度范围 | -55 °C 至 +155 °C |
    | 噪声 | < -30 dB |
    | 封装尺寸与功率 | 0402 (50 mW),0502 (100 mW),0505 (150 mW),0603 (150 mW),0705 (200 mW),0805 (200 mW),等等 |

    3. 产品特点和优势


    PTN系列薄膜电阻的主要特点是:
    - 湿度抵抗:在+85°C和85%相对湿度下能承受10%额定功率。
    - 耐硫性:符合ASTM B809-95标准的潮湿蒸气测试。
    - 非电感设计:确保更高的高频性能。
    - 激光切割容差:提供± 0.05 % 的极高精度。
    这些特性使PTN系列薄膜电阻在市场上具备强大的竞争力,特别是在需要高精度和稳定性的应用中。

    4. 应用案例和使用建议


    PTN系列薄膜电阻广泛应用于消费电子产品中的电源管理模块。例如,在智能手表或智能手机中,PTN电阻可以用于稳压电路,以确保电源供应的稳定性。为了优化这些应用的效果,建议:
    - 选择适当的封装尺寸以适应应用中的空间限制。
    - 根据工作电压和环境温度选择合适的电阻型号。
    - 考虑环境条件下的使用寿命和稳定性要求。

    5. 兼容性和支持


    PTN系列薄膜电阻具有良好的兼容性,能够与其他主流的表面贴装设备兼容。Vishay公司提供了详细的文档和技术支持,确保用户能够正确安装和使用这些电阻。此外,还提供RoHS合规的产品选择,满足环保要求。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 端接电阻过高 | 检查焊接工艺并重新焊接 |
    | 长期漂移 | 确保工作温度在额定范围内 |
    | 电流过载导致损坏 | 减少工作电流或使用更高功率的电阻 |
    | 精度低于预期 | 确认使用的电阻型号和规格是否匹配 |

    7. 总结和推荐


    PTN系列薄膜电阻凭借其出色的耐湿性、低噪声和高精度,在市场上表现出色。特别是其优异的稳定性使其成为高可靠性应用的理想选择。根据上述分析,强烈推荐使用PTN系列薄膜电阻,尤其是对于那些需要高性能和稳定性的场合。

PTN0805E1503BST1参数

参数
电阻值 150KΩ
精度 ±0.1%
额定功率 200mW
温度系数 ±25ppm/℃
长*宽*高 2.03mm*1.27mm*840μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PTN0805E1503BST1厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PTN0805E1503BST1数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY PTN0805E1503BST1 PTN0805E1503BST1数据手册

PTN0805E1503BST1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.552 ¥ 4.6644
10+ $ 0.383 ¥ 3.2359
50+ $ 0.3416 ¥ 2.8861
100+ $ 0.3124 ¥ 2.6398
500+ $ 0.2646 ¥ 2.2359
1000+ $ 0.2452 ¥ 2.0716
库存: 4000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.66
