K223M15X7RF5UH5

产品分类: 陶瓷电容
产品描述: 22nF ±20% X7R 50V 通孔安装 4mm*2.6mm*6.6mm
供应商型号: 594-K223M15X7RF5UH5
供应商: Mouser
标准整包数: 1

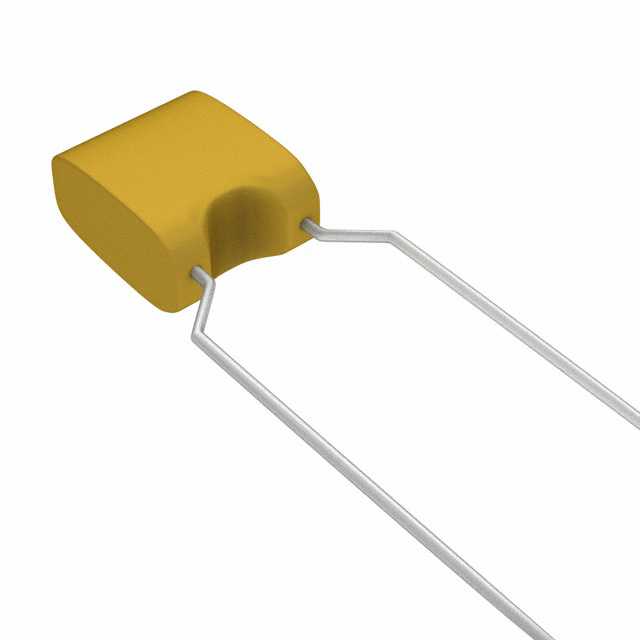

VISHAY INTERTECHNOLOGY 陶瓷电容 K223M15X7RF5UH5

K223M15X7RF5UH5概述

    Vishay BCcomponents K Series Radial Leaded Multilayer Ceramic Capacitors

    1. 产品简介


    概述:Vishay BCcomponents 的 K 系列多层陶瓷电容器专为一般用途设计,适用于温度补偿、耦合和解耦等应用。该系列提供多种尺寸和额定电压等级,以其高可靠性、紧凑设计和广泛的电压范围著称。
    产品类型:K 系列电容器属于通用型多层陶瓷电容器(MLCC),分为三种不同的介电常数等级:C0G、X7R 和 Y5V。
    主要功能:
    - 高容量与小尺寸
    - 高可靠性
    - 弯曲或直引线可供选择
    应用领域:
    - 温度补偿
    - 耦合与解耦
    - 其他通用电子电路

    2. 技术参数


    | 参数 | 描述 |

    | 容量范围 | 10 pF 至 1 µF |
    | 容量公差 | ±5%,±10%,±20%,+80%/-20% |
    | 额定电压 | 50 VDC, 100 VDC, 200 VDC, 500 VDC |
    | 测试电压 | 250% 额定电压(对于50 VDC和100 VDC);150% 额定电压+100 VDC(对于200 VDC);130% 额定电压+100 VDC(对于500 VDC) |
    | 绝缘电阻(500 VDC) | 50 VDC 和 100 VDC:100 GΩ 或 1000 μF 孰低;200 VDC 和 500 VDC:10 GΩ 或 100 μF 孰低 |
    | 损耗因子 | C0G 类 ≤ 0.1%(C ≥ 30 pF时);X7R 类 ≤ 2.5%(C > 1000 pF时);Y5V 类 ≤ 5%(C > 1000 pF时) |

    3. 产品特点和优势


    - 高容量与小尺寸:允许在有限的空间内实现更高的电容值。
    - 高可靠性:保证长期稳定运行,减少故障率。
    - 引线风格多样:提供直引线和弯折引线选项,方便安装。
    - 材料分类:符合 EIA 198 标准,确保品质。
    - 宽温度范围:C0G 型可在 -55°C 至 +125°C 工作,X7R 型可在 -55°C 至 +125°C 工作,Y5V 型可在 -30°C 至 +85°C 工作。

    4. 应用案例和使用建议


    应用场景:
    - 温度补偿:如在射频放大器、振荡器和传感器中用于频率稳定。
    - 耦合与解耦:如在电源滤波和信号处理电路中。
    - 通用电子设备:适用于各种电子设备中的辅助电容需求。
    使用建议:
    - 在选择电容器时,根据具体应用需求选择适当的容量和额定电压等级。
    - 对于高可靠性要求的应用,优先考虑使用 C0G 类电容器以获得更稳定的性能。
    - 确保环境温度和电容的额定工作温度范围匹配,以避免因温度过高而损坏电容器。

    5. 兼容性和支持


    兼容性:
    - K 系列电容器可与其他标准引线组件轻松集成,兼容大多数 PCB 板的设计。
    支持与维护:
    - Vishay BCcomponents 提供详尽的技术文档和支持,包括设计指南和应用手册。
    - 若有任何技术问题,可以通过电子邮件 cmll@vishay.com 联系技术支持团队。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 引线断裂 | 检查焊接工艺和焊接质量,必要时更换引线。 |
    | 电容值不准确 | 重新校准测试仪器或更换新的电容器。 |
    | 故障率高 | 仔细检查安装和操作条件,调整工作环境温度。 |

    7. 总结和推荐


    综上所述,Vishay BCcomponents 的 K 系列多层陶瓷电容器是一款可靠且高效的产品,适用于多种电子应用。其优异的容量密度、高可靠性及广泛的工作温度范围使其在市场上具有很强的竞争力。强烈推荐给需要高性能电容器的应用开发工程师。
    此技术手册提供了详细的技术规格和应用指南,帮助用户更好地理解和使用这些电容器。希望本文能够为您提供有价值的参考信息。

K223M15X7RF5UH5参数

参数
电容值 22nF
容差 ±20%
温度系数 X7R
额定电压 50V
长*宽*高 4mm*2.6mm*6.6mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

K223M15X7RF5UH5厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

K223M15X7RF5UH5数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY K223M15X7RF5UH5 K223M15X7RF5UH5数据手册

K223M15X7RF5UH5封装设计

查看详情并下载
Symbol
Footprint
3D Model
