293D105X9035A2T-E3

产品分类: 钽电容
产品描述: 1μF ±10% 35V 7.5Ω 1206 贴片安装 3.2mm*1.6mm*1.8mm
供应商型号:
供应商:
标准整包数: 0

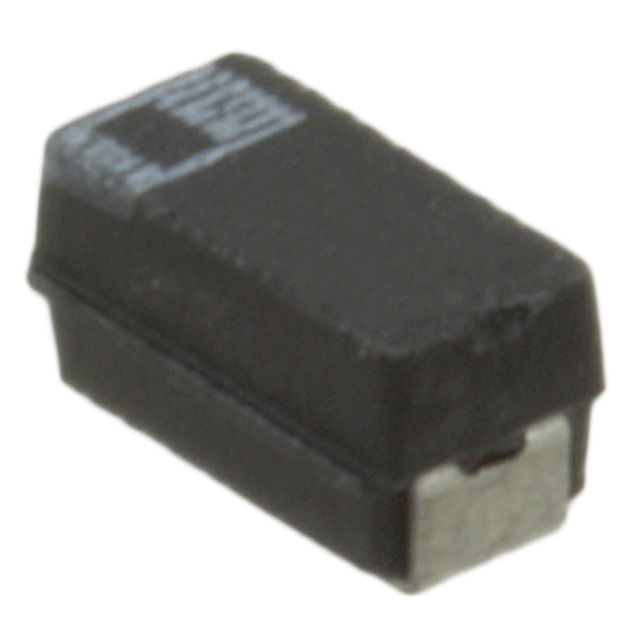

VISHAY INTERTECHNOLOGY 钽电容 293D105X9035A2T-E3

293D105X9035A2T-E3概述

    Vishay Sprague TANTAMOUNT™ Solid Tantalum Surface Mount Chip Capacitors

    1. 产品简介


    Vishay Sprague的TANTAMOUNT™系列固态钽表面贴装芯片电容器(以下简称“本产品”)是一种广泛应用于工业、电信基础设施及通用领域的高品质电子元器件。该系列产品具有多种尺寸和电压等级选择,能够满足不同应用场景的需求。其主要功能在于提供稳定可靠的电容存储,以支持各种电路的设计与运行。

    2. 技术参数


    以下是本产品的关键技术参数:
    - 工作温度范围:-55°C 至 +125°C(高于85°C需降额使用)
    - 容值范围:0.10 μF 至 1000 μF
    - 容差:±5%,±10%,±20%
    - 电压等级:4 VDC 至 75 VDC
    - 最大纹波电流:最大可达40.0A(具体数值取决于型号)
    - 最大ESR(等效串联电阻):100 kHz下最大值为0.07 Ω至0.87 Ω
    - 封装尺寸:六种不同的尺寸规格(A、B、C、D、E、R)

    3. 产品特点和优势


    - 封装多样性:提供六种不同的封装尺寸,可满足各种设计需求。
    - 高质量制造:符合EIA-535-BAAC标准,并通过EIA-717认证。
    - 自动装配兼容性:适合高产量的自动化拾放机装配。
    - 环境适应性强:满足潮湿敏感度等级1(MSL 1)的要求,适用于大规模生产。
    - 材料合规性:所有部件均符合RoHS标准,提供无铅终端选项。

    4. 应用案例和使用建议


    该产品适用于多种应用场景,如工业自动化、通信基础设施、消费电子设备等。为了确保最佳性能,建议在使用过程中考虑以下几点:
    - 温度管理:特别注意高于85°C时的电压降额操作,以避免器件过热。
    - 负载特性:合理配置负载以控制ESR,从而提高稳定性。
    - 环境适应性:在潮湿环境下使用时,应注意防潮措施。

    5. 兼容性和支持


    该产品支持多种终端和包装形式,具体见以下表格:
    | 封装类型 | 包装规格 |

    | 2TE3 | 7" (178 mm) reel |
    | 2WE3 | 13" (330 mm) reel |
    | 8T | 7" (178 mm) reel (镀锡) |
    | 8W | 13" (330 mm) reel (镀锡) |
    | 8D | 7" (178 mm) reel (干包) |
    | 8R | 13" (330 mm) reel (干包) |
    厂商提供了全面的技术支持服务,包括但不限于详细的参数表、应用指南和故障排除文档。

    6. 常见问题与解决方案


    以下列出了部分常见问题及其解决方法:
    - Q: 温度过高导致电容器失效怎么办?
    - A: 确保在高于85°C时进行电压降额操作,并采取适当的散热措施。

    - Q: 如何提高产品的使用寿命?
    - A: 遵循推荐的工作条件和使用规范,避免超过最大额定值运行。

    - Q: 产品出现异常波动如何排查?
    - A: 检查电路设计是否存在过压或过流情况,必要时更换符合要求的元件。

    7. 总结和推荐


    总体而言,Vishay Sprague的TANTAMOUNT™系列固态钽电容器具备出色的性能和广泛的适用性。无论是工业级还是商业级应用,都显示出了其卓越的品质与可靠性。强烈推荐在相关项目中使用这些电容器,以确保系统的长期稳定运行。

293D105X9035A2T-E3参数

参数
电容值 1μF
额定电压 35V
工作寿命 -
ESR-等效串联电阻 7.5Ω
容差 ±10%
长*宽*高 3.2mm*1.6mm*1.8mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

293D105X9035A2T-E3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

293D105X9035A2T-E3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 钽电容 VISHAY INTERTECHNOLOGY 293D105X9035A2T-E3 293D105X9035A2T-E3数据手册

293D105X9035A2T-E3封装设计

查看详情并下载
Symbol
Footprint
3D Model
