首页  >  产品百科  >  P6SMB18CAHE3_A/H

P6SMB18CAHE3_A/H

产品分类: TVS二极管/ESD抑制器
产品描述: 600W 23.8A 25.2V 17.1V SMB(DO-214AA) 贴片安装
供应商型号: P6SMB18CAHE3_A/H
供应商: 国内现货
标准整包数: 750

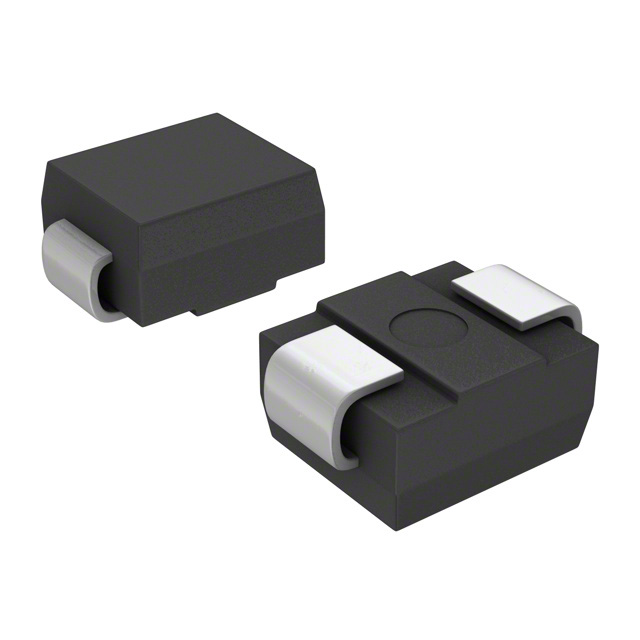

VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 P6SMB18CAHE3_A/H

P6SMB18CAHE3_A/H概述

    P6SMB系列瞬态电压抑制器技术手册

    1. 产品简介


    P6SMB系列是由Vishay General Semiconductor公司生产的表面贴装瞬态电压抑制器(TRANSZORB®)。这些器件专为敏感电子设备提供保护,可抵御由感应负载切换和照明引起的电压瞬变。它们广泛应用于消费类、计算机、工业和电信领域中的各种传感器单元信号线路、IC、MOSFET等关键组件的保护。

    2. 技术参数


    P6SMB系列的主要技术参数如下:
    - 峰值功率耗散:600瓦(10/1000 μs脉冲波形)
    - 峰值脉冲电流:见下表A
    - 额定功率耗散(无限热沉,TA = 50 °C):5.0瓦
    - 峰值正向浪涌电流(单半正弦波,8.3毫秒):100安培
    - 工作温度范围:-65 °C 至 +150 °C
    - 封装类型:SMB (DO-214AA)
    - 最大回流焊接温度:260 °C
    - 材料等级:无卤素,RoHS合规

    3. 产品特点和优势


    - 低外形封装:适合自动化放置
    - 玻璃钝化芯片接合:增强耐用性
    - 双向和单向版本:适用于不同应用场景
    - 优秀的钳位能力:快速响应时间,低递增浪涌电阻
    - 符合J-STD-020标准:适用于无铅焊接工艺
    - AEC-Q101认证:适用于汽车应用

    4. 应用案例和使用建议


    P6SMB系列瞬态电压抑制器主要应用于保护敏感电子设备免受电压瞬变的影响,例如IC、MOSFET和传感器单元的信号线路。具体应用场景包括但不限于:
    - 消费电子产品中的过电压保护
    - 工业控制设备中的电涌保护
    - 通信系统中的雷击防护
    使用建议:
    - 在安装时确保电路板上铜垫面积符合最小推荐布局。
    - 根据不同的应用需求选择合适的电压范围型号。
    - 考虑实际工作环境的温度影响,合理规划散热措施。

    5. 兼容性和支持


    P6SMB系列产品具有良好的兼容性,可以与标准的SMB (DO-214AA) 封装的电路板兼容。对于有特殊要求的应用(如汽车应用),有AEC-Q101认证的产品可供选择。Vishay公司提供详尽的技术支持和维护服务,可通过电子邮件DiodesAmericas@vishay.com、DiodesAsia@vishay.com、DiodesEurope@vishay.com进行咨询。

    6. 常见问题与解决方案


    - 问题:设备频繁重启,怀疑可能是电压瞬变导致。
    - 解决方案:检查连接线路,确保安装正确的瞬态电压抑制器型号,并考虑增加额外的保护措施如稳压电源。
    - 问题:设备温度过高,可能需要更好的散热设计。
    - 解决方案:改善散热设计,使用更大面积的铜垫以增加热传导效率。

    7. 总结和推荐


    P6SMB系列瞬态电压抑制器以其优秀的钳位能力、低递增浪涌电阻和高速响应时间,在保护敏感电子设备方面表现出色。其多种电压范围版本和优良的封装设计使得它在多种应用场景中都能表现出色。我们强烈推荐此产品用于需要高度可靠和高效的电压保护场合。
    通过以上详细的技术手册内容,我们可以看出P6SMB系列是一款高性能且多用途的瞬态电压抑制器,无论是从技术参数还是实际应用案例来看,都显示出了其卓越的性能和广泛的适用性。

P6SMB18CAHE3_A/H参数

参数
击穿电压 17.1V
峰值脉冲电流 23.8A
峰值脉冲功率 600W
极性 -
工作电压 -
箝位电压 25.2V
DO-214AA,SMB
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

P6SMB18CAHE3_A/H厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

P6SMB18CAHE3_A/H数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 VISHAY INTERTECHNOLOGY P6SMB18CAHE3_A/H P6SMB18CAHE3_A/H数据手册

P6SMB18CAHE3_A/H封装设计

查看详情并下载
Symbol
Footprint
3D Model
