CRCW121024K9FKEA

产品分类: 贴片电阻
产品描述: 24.9KΩ ±1% 500mW ±100ppm/℃ 1210 贴片安装 3.2mm*2.5mm*600μm
供应商型号: 4337278
供应商: 海外现货
标准整包数: 1

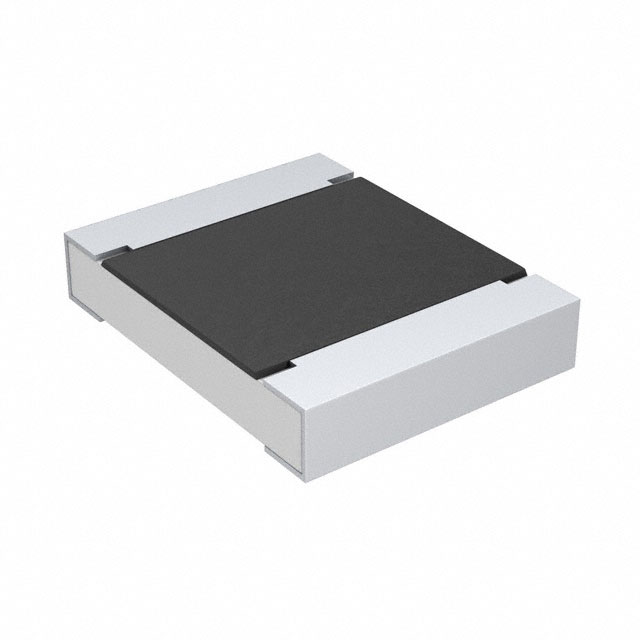

VISHAY INTERTECHNOLOGY 贴片电阻 CRCW121024K9FKEA

CRCW121024K9FKEA概述

    Vishay D/CRCW e3 标准厚膜芯片电阻

    产品简介


    Vishay的D/CRCW e3标准厚膜芯片电阻是适用于现代电子领域的理想选择,特别是在高可靠性和稳定性至关重要的应用中。这些电阻广泛应用于汽车、电信和工业领域。

    技术参数


    以下为该系列电阻的主要技术规格和性能参数:
    - 尺寸代码:
    - 0402: 1 mm x 0.5 mm
    - 0603: 1.6 mm x 0.8 mm
    - 0805: 2 mm x 1 mm
    - 1206: 3.2 mm x 1.6 mm
    - 1210: 3.2 mm x 2.5 mm
    - 1218: 3.2 mm x 4.6 mm
    - 2010: 5.0 mm x 2.5 mm
    - 2512: 6.3 mm x 3.2 mm
    - 电阻范围:
    - 0 Ω(跳线)
    - 1 Ω 至 10 MΩ
    - 电阻公差:
    - ±1 %
    - ±5 %
    - 温度系数:
    - ±100 ppm/K
    - ±200 ppm/K
    - 额定功率:
    - 0402: 0.063 W
    - 0603: 0.10 W
    - 0805: 0.125 W
    - 1206: 0.25 W
    - 1210: 0.5 W
    - 1218: 1.0 W
    - 2010: 0.75 W
    - 2512: 1.0 W
    - 最大工作电压:
    - 0402: 50 V
    - 0603: 75 V
    - 0805: 150 V
    - 1206: 200 V
    - 1210: 200 V
    - 1218: 200 V
    - 2010: 400 V
    - 2512: 500 V
    - 最高薄膜温度:
    - 155°C
    - 操作温度范围:
    - -55°C 至 +155°C

    产品特点和优势


    D/CRCW e3系列电阻具有以下显著特点和优势:
    - 稳定性:在不同环境条件下表现出色,电阻值变化小于1%(在1000小时额定功率下)。
    - 包装选项:提供0603型号的2毫米间距封装。
    - AEC-Q200认证:符合汽车行业严格的质量标准。
    - 材料分类:详细信息可参见官方网站。

    应用案例和使用建议


    - 汽车应用:可用于汽车电子系统中的传感器、执行器和其他控制单元。
    - 工业应用:适用于工业自动化和控制系统的精密电阻。
    - 电信应用:用于通信设备中的滤波、信号调理等。
    使用建议:
    - 在安装时确保良好的散热条件,以防止过热。
    - 确保在额定功率范围内使用,以避免过载损坏。

    兼容性和支持


    - 兼容性:与多种电路板和自动化装配系统兼容。
    - 技术支持:Vishay提供详尽的技术文档和客户支持,确保用户的长期稳定运行。

    常见问题与解决方案


    1. 电阻漂移问题
    - 解决方案:检查电路工作温度是否超出规定范围,适当降低负载电流或更换为更高耐温等级的电阻。
    2. 焊接问题
    - 解决方案:确认焊接温度和时间符合要求,选择合适的焊料和助焊剂。

    总结和推荐


    总体而言,D/CRCW e3系列电阻凭借其出色的稳定性和广泛的应用范围,在汽车、工业和电信领域具有显著的竞争力。鉴于其可靠性高且适用性强,强烈推荐使用此系列电阻。
    本报告通过提取并分析Vishay D/CRCW e3系列电阻的产品手册,提供了全面的技术参数、应用案例和使用建议,旨在帮助用户更好地了解和选用这款高性能电阻。

CRCW121024K9FKEA参数

参数
电阻值 24.9KΩ
精度 ±1%
额定功率 500mW
温度系数 ±100ppm/℃
长*宽*高 3.2mm*2.5mm*600μm
通用封装 1210
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CRCW121024K9FKEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CRCW121024K9FKEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY CRCW121024K9FKEA CRCW121024K9FKEA数据手册

CRCW121024K9FKEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.3545
10+ ¥ 0.3545
100+ ¥ 0.2793
500+ ¥ 0.2685
1000+ ¥ 0.2685
2000+ ¥ 0.2406
4000+ ¥ 0.2406
库存: 9650
起订量: 180 增量: 0
交货地:
最小起订量为:100
合计: ¥ 27.93
