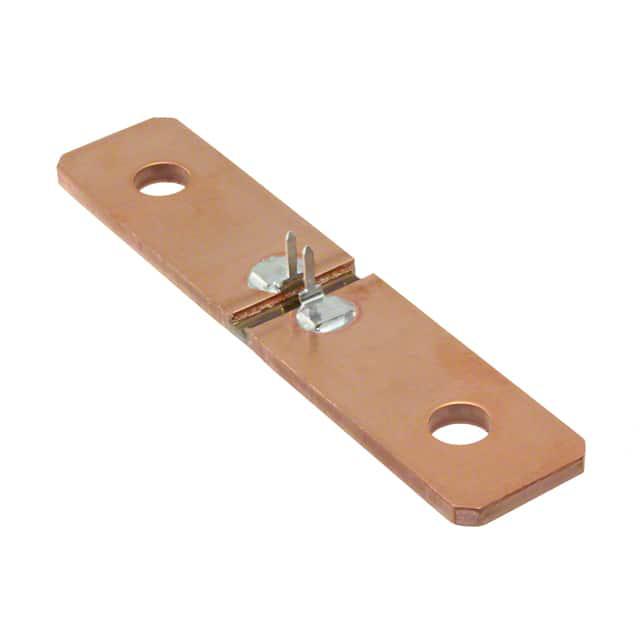

WSBS8518L1000JT20

产品分类: 其它固定电阻
产品描述: ±5% ±175ppm/℃ 100μΩ 36W
供应商型号: 71-WSBS8518L1000JT20
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 其它固定电阻 WSBS8518L1000JT20

WSBS8518L1000JT20概述

    Vishay Dale WSBS8518...20 低值电阻器技术手册

    1. 产品简介


    产品类型: Vishay Dale 的 WSBS8518...20 系列低值电阻器,属于 Power Metal Strip® 系列。
    主要功能:
    - 高功率密度
    - 具有两个感测引脚(sense pins),确保接触点的一致性
    - 极低的电阻值(50 μΩ到1000 μΩ)
    应用领域:
    - 工业自动化
    - 汽车电子
    - 通信设备
    - 电源转换系统
    - 测试测量设备

    2. 技术参数


    | 参数 | 单位 | 规格 |
    |
    | 电阻值范围 | Ω | 50 μΩ到1000 μΩ |
    | 允许的误差 | ±% | ±5% |
    | 温度系数 | ppm/°C | ±200 (50 μΩ),±175 (100 μΩ/125 μΩ),±110 (250 μΩ) |
    | 最大额定电流 | A | P70°C下,额定电流与电阻值相关 |
    | 最高工作温度 | °C | -65°C 至 +170°C |
    | 热电动势 | μV/°C | <1 (50 μΩ),<3 (100 μΩ, 125 μΩ, 250 μΩ) |
    | 电感 | nH | <5 |

    3. 产品特点和优势


    - 高功率密度: 小体积提供高功率,适用于空间受限的应用。
    - 两个感测引脚: 确保接触位置一致,提高稳定性。
    - 极低电阻值: 采用专利加工技术,确保极低电阻值。
    - 固态结构: 由锰铜合金制成的固态金属电阻元件,具有非常低的热温漂移率(TCR)。
    - 低电感和热电动势: 极低的电感和热电动势,适合高精度测量应用。
    - 宽工作温度范围: 可在极端温度环境下工作。

    4. 应用案例和使用建议


    应用案例:
    - 在汽车电子中用于电流监测,因为其极低的电阻可以减少电压降。
    - 在工业自动化中作为精密负载电阻,用于准确的电流检测。
    - 在电源转换系统中,用于过流保护。
    使用建议:
    - 在选择合适型号时,需要根据具体应用所需的电阻值来选择。
    - 使用过程中注意温度补偿,避免因温度变化引起的电阻漂移。
    - 在电路设计时,考虑到电感的影响,尤其是在高频电路中。

    5. 兼容性和支持


    - 兼容性: 与其他 Vishay Dale 的标准电子元件兼容。
    - 支持和维护: Vishay Dale 提供全面的技术支持和维护服务,客户可以通过电子邮件 ww2cresistors@vishay.com 联系技术部门获取帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致电阻漂移 | 使用散热片以降低工作温度 |
    | 电流过大引起电阻损坏 | 减少通过电阻的电流或更换为更高额定电流的型号 |
    | 接触不良导致阻值波动 | 检查连接器,确保良好的物理接触 |

    7. 总结和推荐


    总结:
    - WSBS8518...20 系列电阻器以其高功率密度、低电阻值和广泛的温度范围成为市场上高性能电阻器的代表。
    - 它特别适合需要高精度电流检测的应用,如工业自动化、汽车电子等。
    推荐:
    - 基于其卓越的性能和广泛的应用领域,强烈推荐使用 Vishay Dale 的 WSBS8518...20 系列电阻器。

WSBS8518L1000JT20参数

参数
电阻个数 -
引脚数量 -
电阻值 100μΩ
温度系数 ±175ppm/℃
精度 ±5%
额定功率 36W
零件状态 在售
包装方式 托盘

WSBS8518L1000JT20厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSBS8518L1000JT20数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSBS8518L1000JT20 WSBS8518L1000JT20数据手册

WSBS8518L1000JT20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 23.644 ¥ 199.7918
10+ $ 16.8588 ¥ 142.4569
25+ $ 14.8932 ¥ 125.8475
50+ $ 13.8132 ¥ 116.7215
100+ $ 11.8584 ¥ 100.2035
250+ $ 11.487 ¥ 97.0652
库存: 143
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 199.79
