CRCW12104K30JNEA

产品分类: 贴片电阻
产品描述: 4.3KΩ ±5% 500mW ±200ppm/℃ 1210 贴片安装 3.2mm*2.5mm*600μm
供应商型号: DMT-CRCW12104K30JNEA
供应商: 海外现货
标准整包数: 5000

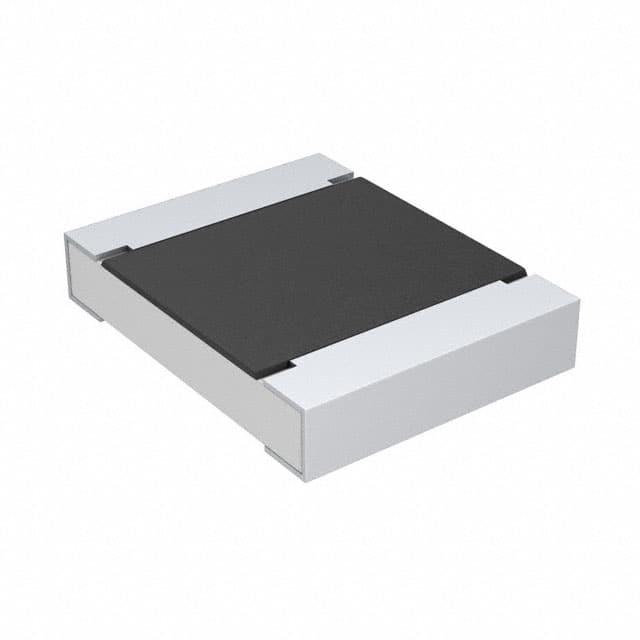

VISHAY INTERTECHNOLOGY 贴片电阻 CRCW12104K30JNEA

CRCW12104K30JNEA概述

    Vishay D/CRCW e3 标准厚膜贴片电阻技术手册

    产品简介


    Vishay 的 D/CRCW e3 系列标准厚膜贴片电阻是现代电子领域的理想选择,尤其适用于需要高可靠性和稳定性的场合。该系列电阻广泛应用于汽车、电信和工业等多个领域。

    技术参数


    D/CRCW e3 系列的主要技术参数如下:
    - 电阻范围:1 Ω 至 10 MΩ(跳线为 0 Ω)
    - 公差:±1 % 或 ±5 %
    - 温度系数:±100 ppm/K 或 ±200 ppm/K
    - 额定功率(P70):
    - 0402 尺寸:0.063 W
    - 0603 尺寸:0.10 W
    - 0805 尺寸:0.125 W
    - 1206 尺寸:0.25 W
    - 1210 尺寸:0.5 W
    - 1218 尺寸:1.0 W
    - 2010 尺寸:0.75 W
    - 2512 尺寸:1.0 W
    - 最大工作电压(Umax):
    - 0402 尺寸:50 V
    - 0603 尺寸:75 V
    - 0805 尺寸:150 V
    - 1206 尺寸:200 V
    - 1210 和 1218 尺寸:200 V
    - 2010 尺寸:400 V
    - 2512 尺寸:500 V
    - 工作温度范围:-55°C 至 +155°C
    - 允许的薄膜温度:155°C

    产品特点和优势


    1. 稳定性:D/CRCW e3 系列在各种环境条件下表现出极高的稳定性,ΔR/R ≤ 1 %(在 70°C 下运行 1000 小时)。
    2. 封装选项:提供 0603 尺寸的 2 mm 距离封装。
    3. AEC-Q200 认证:适用于汽车应用。
    4. 材料分类:符合环保要求。

    应用案例和使用建议


    - 汽车:在汽车电子系统中,D/CRCW e3 系列适用于需要高温稳定性的电路板上。
    - 工业:适合工业自动化设备,尤其是在严苛环境下的应用。
    - 电信:在电信设备中,可用于处理高电流负载和高压脉冲的场景。
    使用建议:在选择电阻时,应考虑工作环境温度及预期的电流负载,以确保电阻不会因过热而损坏。

    兼容性和支持


    D/CRCW e3 系列具有良好的兼容性,可与其他标准 SMD 组件一起使用。制造商提供详细的测试报告和支持文档,包括针对 RoHS 合规性的信息。

    常见问题与解决方案


    1. 问题:电阻值漂移
    解决方案:选择具有更小温度系数(±100 ppm/K)的型号,如 1% 公差的产品。

    2. 问题:电阻表面保护涂层损坏
    解决方案:正确进行焊接操作,避免过度加热。

    总结和推荐


    Vishay 的 D/CRCW e3 系列标准厚膜贴片电阻凭借其卓越的稳定性、高可靠性以及广泛的温度适应能力,非常适合用于汽车、工业和电信行业。无论是从技术参数还是实际应用角度,该系列电阻均表现出色,推荐给需要高性能、高可靠性的电子产品设计者和制造商。

CRCW12104K30JNEA参数

参数
电阻值 4.3KΩ
精度 ±5%
额定功率 500mW
温度系数 ±200ppm/℃
长*宽*高 3.2mm*2.5mm*600μm
通用封装 1210
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CRCW12104K30JNEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CRCW12104K30JNEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY CRCW12104K30JNEA CRCW12104K30JNEA数据手册

CRCW12104K30JNEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
