VR37000002203FA100

产品分类: 通孔电阻
产品描述: 220KΩ ±1% 500mW ±200ppm/℃ 通孔安装 9mm(长度)
供应商型号: ECO-VR37000002203FA100
供应商: 海外现货
标准整包数: 1000

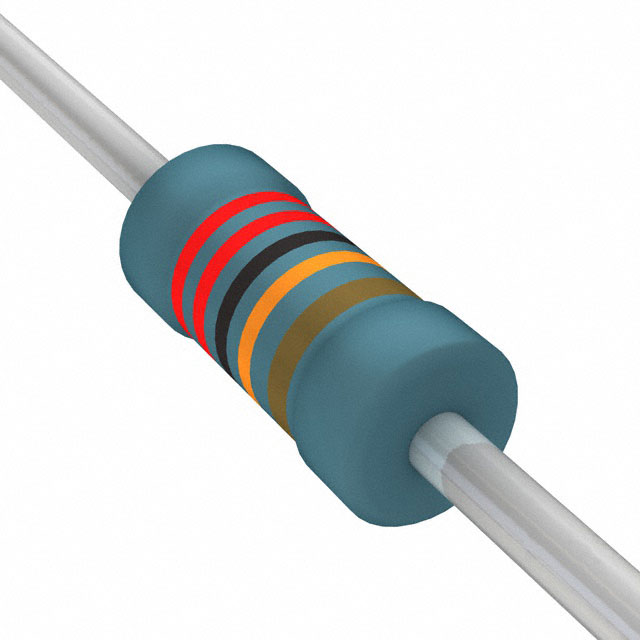

VISHAY INTERTECHNOLOGY 通孔电阻 VR37000002203FA100

VR37000002203FA100概述

    # 高阻值/高电压金属釉涂层引线电阻器

    产品简介


    高阻值/高电压金属釉涂层引线电阻器(VR25、VR37、VR68)是Vishay BCcomponents公司生产的高品质金属釉涂层引线电阻器。这些电阻器利用金属釉薄膜技术制成,具有高电阻、高稳定性和高可靠性等特点,适用于高压环境。产品广泛应用于白色家电、电源供应系统等领域。

    技术参数


    | 参数 | VR25 | VR37 | VR68 |
    ||
    | 尺寸 | 0207 | 0309 | 0718 |
    | 电阻范围 | 100 kΩ 至 22 MΩ | 100 kΩ 至 33 MΩ | 100 kΩ 至 68 MΩ|
    | 电阻公差 | ± 10 %;± 5 %;± 1 % | ± 10 %;± 5 %;± 1 % | ± 10 %;± 5 %;± 1 % |
    | 温度系数 | ≤ ± 200 ppm/K | ≤ ± 200 ppm/K | ≤ ± 200 ppm/K |
    | 额定耗散功率 | 0.25 W | 0.5 W | 1.0 W |
    | 工作电压 | 1600 V (AC/DC) | 3500 V (AC/DC) | 10000 V (AC/DC)|
    | 工作温度范围 | -55 °C 至 +155 °C | -55 °C 至 +155 °C | -55 °C 至 +155 °C |
    | 最大允许薄膜温度 | 155 °C | 155 °C | 155 °C |
    | 热阻 | 140 K/W | 120 K/W | 70 K/W |
    | 绝缘电压 | 700 V | 700 V | 700 V |
    | 最大白噪声 | 5 μV/V | 2.5 μV/V | 2.5 μV/V |
    | 最大电阻变化率 | 1.5 % | 1.5 % | 1.5 % |

    产品特点和优势


    1. 高脉冲负载能力:最大承受10 kV的脉冲电压。
    2. 认证齐全:满足UL1676、IEC 60065、EN 60065、VDE 0860和CQC(中国)的安全要求。
    3. 适用于高温和高湿度环境:具有良好的温度和湿度稳定性。
    4. 兼容性强:可作为直流或交流电使用。
    5. AEC-Q200认证(仅限VR25):适合汽车应用。

    应用案例和使用建议


    应用案例
    - 白色家电:如空调、冰箱等家用电器的控制电路。
    - 电源供应系统:例如开关电源、电源适配器等,用于提供稳定电流和电压。
    使用建议
    - 在选择合适的产品时,应注意电阻值、温度系数和公差范围。
    - 在实际应用中,确保设备在规定的温度范围内运行,以充分发挥其性能。
    - 在焊接过程中,应使用适当的焊接工艺和设备,确保连接的稳定性和可靠性。

    兼容性和支持


    这些电阻器可与各种电子元件兼容,且支持多种安装方式。对于技术支持和服务咨询,可以联系官方邮箱filmresistorsleaded@vishay.com。

    常见问题与解决方案


    1. 问题:电阻器温度过高
    - 解决方案:检查散热措施,确保良好通风。
    2. 问题:噪音过大
    - 解决方案:更换为低噪音型号或优化电路设计。
    3. 问题:电阻值变化过大
    - 解决方案:确认工作环境符合规定条件,重新选择合适的型号。

    总结和推荐


    高阻值/高电压金属釉涂层引线电阻器VR25、VR37、VR68凭借其优异的性能、高可靠性以及广泛的应用范围,已成为高端电子应用的理想选择。无论是家用电器还是工业设备,这些电阻器都能提供稳定可靠的支持。强烈推荐在高电压和高电阻需求的应用场合使用这些产品。

VR37000002203FA100参数

参数
电阻值 220KΩ
精度 ±1%
额定功率 500mW
温度系数 ±200ppm/℃
长*宽*高 9mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,卷带包装

VR37000002203FA100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VR37000002203FA100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY VR37000002203FA100 VR37000002203FA100数据手册

VR37000002203FA100封装设计

查看详情并下载
Symbol
Footprint
3D Model
