PA16NP103MLB15

产品描述: 10KΩ ±20% 250mW ±500ppm/℃ 对数 50V 面板安装 24.5mm(高度)
供应商型号: 72-PA16NP103MLB15
供应商: Mouser
标准整包数: 1

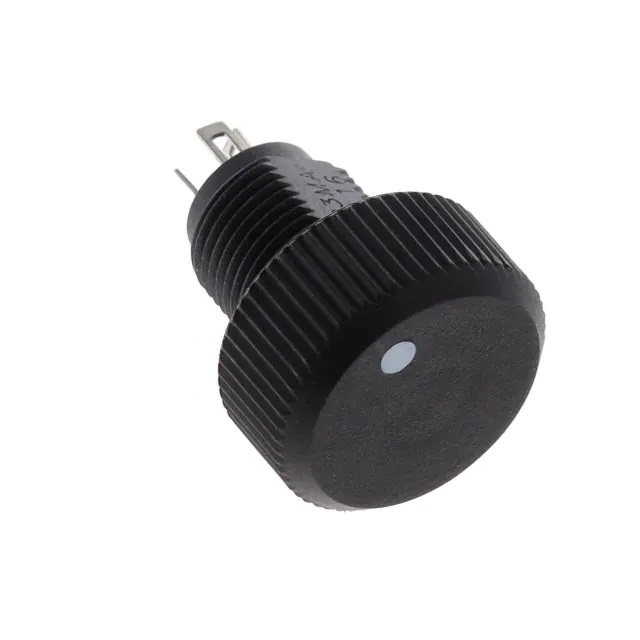

VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 PA16NP103MLB15

PA16NP103MLB15概述


    产品简介


    P16 和 PA16 电位器
    Vishay Sfernice 的 P16 和 PA16 系列电位器是市场上革命性的面板安装式电位器。P16 采用陶瓷电阻材料(Cermet),适合专业和工业应用,而 PA16 则采用导电塑料材料(Conductive Plastic),适用于专业音频领域。这两种型号都集成了旋钮和电位器,将安装硬件和接线端子放置在面板背面,最大限度地减少了所需的安装空间。

    技术参数


    - 电气特性:
    - P16: 额定功率(线性)为 1 W(40°C时),最大电压为 350 V,接触电阻变化为 ≤ 3 Ω 或 ≤ 3 % Rn。
    - PA16: 额定功率(线性)为 0.5 W(40°C时),最大电压为 350 V,接触电阻变化为 ≤ 3 Ω 或 ≤ 2 % Rn。
    - 机械特性:
    - P16: 操作扭矩为 2 Ncm,终端停止扭矩为 25 Ncm,最大紧固力矩为 180 Ncm,重量为 4.5 克。
    - 环境特性:
    - P16: 工作温度范围为 -40°C 至 +125°C,防护等级为 IP67。
    - PA16: 工作温度范围为 -40°C 至 +85°C,防护等级为 IP67。
    - 其他参数:
    - P16: 电气行程为 270° ± 10°,机械行程为 300° ± 5°,介质强度为 2500 VRMS。
    - PA16: 电气行程同样为 270° ± 10°,介质强度为 2500 VRMS。

    产品特点和优势


    - 紧凑设计: P16 和 PA16 通过集成旋钮和电位器,简化了安装过程,减少了所需的空间。
    - 高可靠性: 这些电位器具有高介质强度(2500 VRMS)和全密封结构,适用于恶劣环境。
    - 广泛的应用范围: P16 适用于工业和专业领域,PA16 适用于专业音频领域,具有不同的电阻范围和额定功率。
    - 多样化的控制选项: 提供金属或塑料旋钮,甚至可以根据需求定制。

    应用案例和使用建议


    应用案例:
    - 工业控制: 在工业自动化系统中,这些电位器可用于调节各种参数,如电机速度和压力控制。
    - 音频设备: PA16 特别适用于音频调音台,提供精确的音量和均衡控制。
    使用建议:
    - 在使用过程中,确保环境温度不超过 40°C,以保持最佳性能。
    - 定期检查安装部件是否牢固,特别是在振动环境中使用时。

    兼容性和支持


    P16 和 PA16 可以与其他标准电气连接器和面板兼容,方便集成到现有系统中。Vishay 提供全面的技术支持和售后服务,包括详细的安装指南和技术文档,确保客户能够顺利部署和使用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装时遇到松动 | 检查所有紧固件,确保安装牢固,必要时更换新的紧固件。 |
    | 接触电阻变差 | 清洁接线端子,使用无水酒精进行清洗。 |
    | 温度影响性能 | 将工作环境温度控制在 40°C 以内,避免长时间高温运行。 |

    总结和推荐


    总结:
    P16 和 PA16 电位器以其紧凑的设计、高可靠性和广泛的适用性,在工业和音频领域表现出色。它们不仅提供了卓越的电气特性和机械特性,还具备出色的环境适应能力,非常适合需要高度精确控制的应用。
    推荐:
    鉴于其出色的性能和多功能性,我们强烈推荐 P16 和 PA16 电位器用于需要高度精度和可靠性的工业和音频应用。无论是新项目还是替换现有设备,这些电位器都是理想的选择。

PA16NP103MLB15参数

参数
电阻值 10KΩ
精度 ±20%
额定功率 250mW
温度系数 ±500ppm/℃
额定电压 50V
锥度 对数
长*宽*高 24.5mm(高度)
安装方式 面板安装
包装方式 盒装,散装

PA16NP103MLB15厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PA16NP103MLB15数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 VISHAY INTERTECHNOLOGY PA16NP103MLB15 PA16NP103MLB15数据手册

PA16NP103MLB15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 24.8515 ¥ 209.9952
10+ $ 20.8224 ¥ 175.9493
20+ $ 17.4636 ¥ 147.5674
60+ $ 17.1504 ¥ 144.9209
100+ $ 15.9705 ¥ 134.9507
260+ $ 14.7525 ¥ 124.6586
500+ $ 13.755 ¥ 116.2298
库存: 220
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 209.99
