DTO025CR4700JTE3

产品分类: 贴片电阻
产品描述: 470mΩ ±5% 25W ±350ppm/℃ DPAK,SC-63,TO-252-3 贴片安装 8.2mm*7.3mm*3.1mm
供应商型号: 1622442
供应商: 海外现货
标准整包数: 50
VISHAY INTERTECHNOLOGY 贴片电阻 DTO025CR4700JTE3

DTO025CR4700JTE3概述

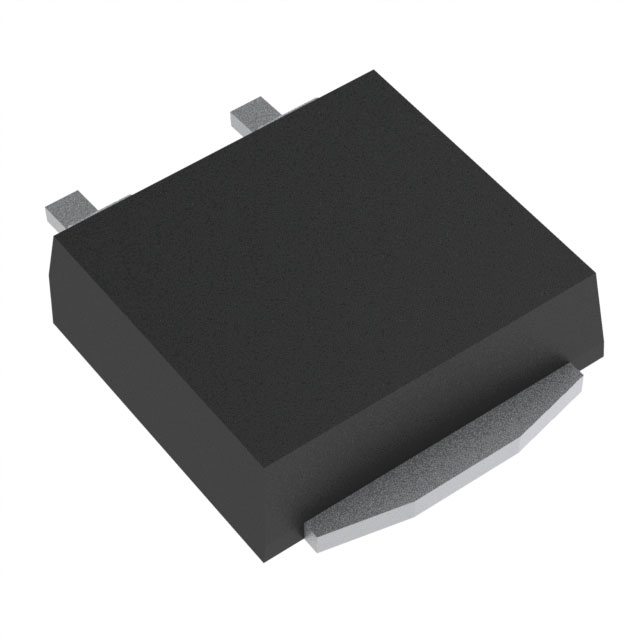

    Vishay Sfernice DTO25 Power Resistor

    产品简介


    Vishay Sfernice 的 DTO25 表面贴装功率电阻是采用厚膜技术制造的产品。它具有多种阻值范围(0.016Ω 至 700kΩ),广泛应用于各种电力转换、电机驱动、电源管理等领域。这些电阻器以其高可靠性、良好的热管理性能和广泛的适用温度范围,在工业和汽车电子应用中广受欢迎。

    技术参数


    - 型号尺寸:TO-252 (DPAK)
    - 阻值范围:0.016Ω 至 700kΩ
    - 额定功率:25W(在 25°C 情况下)
    - 最大工作电压:500V
    - 容差:±1%, ±2%, ±5%, ±10%
    - 温度系数:±150ppm/°C
    - 临界电阻:10kΩ
    - 封装重量:2g 最大
    - 工作温度范围:-55°C 至 +150°C
    - 机械保护:模压成型
    - 热阻:RTH (j-c): 5°C/W

    产品特点和优势


    - 认证与标准:通过 AEC-Q200 认证,符合工业标准。
    - 非感性设计:确保电阻在高频条件下性能稳定。
    - 耐高温与振动:经过严苛的高温、低温循环测试,能够承受高达 100g 的机械冲击。
    - 兼容性强:与多种 PCB 材料兼容,适用于自动化生产线上的回流焊接工艺。
    - 隔离电阻片:避免金属引脚对电阻片的影响,保证长期稳定性能。

    应用案例和使用建议


    - 电源转换模块:例如开关电源、逆变器中的限流和稳压电路。
    - 驱动电路:电机驱动、电容器充放电电路。
    - 汽车电子:汽车空调控制系统、照明系统等。

    使用建议:
    - 在组装过程中,应采用无铅焊接工艺,遵循 J-STD-020C 热轮廓曲线。
    - 考虑到热管理,推荐将电阻器安装在具有双面铜箔的 FR4 高温材料上,使用热通孔以增强散热性能。

    兼容性和支持


    - 兼容性:DTO25 可以与大部分现代电子设备和组件兼容,适用于工业和汽车电子产品。
    - 支持与维护:Vishay Sfernice 提供详尽的技术文档和应用指南,用户可以联系技术支持获取更多帮助。

    常见问题与解决方案


    - Q1:如何确定 DTO25 电阻器的功率额定值?
    - A1:通过计算电阻器的工作环境温度与室温之间的差值及热阻(RTH)来确定。详见技术手册中的公式。
    - Q2:如何处理高温条件下的使用问题?
    - A2:确保在安装过程中选择合适的 PCB 材料,并在设计时考虑热通孔和双面铜箔层以增加散热能力。
    - Q3:如何进行电阻值校准?
    - A3:由于电阻值有一定的容差,需要在最终产品中进行精确校准。可通过万用表测量电阻值并进行微调。

    总结和推荐


    Vishay Sfernice 的 DTO25 表面贴装功率电阻是一款高性能的厚膜技术电阻器,具有广泛的应用范围和卓越的电气特性。它的高功率容量、优异的温度稳定性以及出色的设计使得其在工业和汽车电子领域具备显著的优势。建议在需要高可靠性的应用场合中优先选择这款产品。

DTO025CR4700JTE3参数

参数
电阻值 470mΩ
精度 ±5%
额定功率 25W
温度系数 ±350ppm/℃
长*宽*高 8.2mm*7.3mm*3.1mm
通用封装 DPAK,SC-63,TO-252-3
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

DTO025CR4700JTE3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

DTO025CR4700JTE3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY DTO025CR4700JTE3 DTO025CR4700JTE3数据手册

DTO025CR4700JTE3封装设计

查看详情并下载
Symbol
Footprint
3D Model
