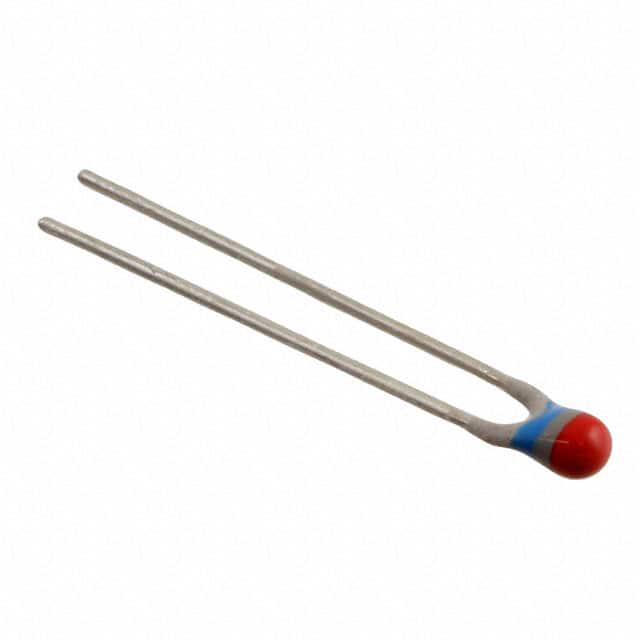

NTCLE100E3682GB0

产品分类: NTC热敏电阻
产品描述: 6.8KΩ ±2% 500mW ±0.75% 3977K 通孔安装 3.3mm*3mm*24mm
供应商型号: BC2550-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY NTC热敏电阻 NTCLE100E3682GB0

NTCLE100E3682GB0概述


    产品简介


    NTCLE100E3系列热敏电阻是 Vishay BCcomponents 公司生产的一种负温度系数(NTC)热敏电阻。它们主要用于温度测量、补偿、传感和控制等多种应用场合,特别是在消费和工业电子产品中。该系列产品具有高精度和长期稳定性,且价格性能比优良,符合多项行业标准,如UL认证等。

    技术参数


    - 阻值公差(R25值): ±2%, ±3%, ±5%
    - B25/85值: 2880 K 至 4570 K
    - B25/85值公差: ±0.5% 至 ±3%
    - 工作温度范围: 零功率状态下,连续:-40°C 至 +125°C;短时:≤150°C
    - 响应时间(在油中): 约1.2秒
    - 热时间常数: 15秒
    - 耗散因子: 7 mW/K(R25值 ≤ 680 Ω)
    - 最大功率耗散: 500 mW
    - 气候类别: 40 / 125 / 56 -
    - 重量: 约0.3克

    产品特点和优势


    NTCLE100E3系列热敏电阻具有以下显著特点和优势:
    - 高精度和稳定度: 该系列热敏电阻提供了非常小的温度依赖性阻值变化,确保在宽温度范围内具有良好的准确性。
    - 优良的价格性能比: 该系列的性价比非常高,能够满足广泛的工业需求。
    - 高稳定性: 在长时间使用下仍能保持稳定的性能,适合需要长期运行的应用场景。
    - 认证标志: 已通过UL认证,符合行业安全标准。

    应用案例和使用建议


    NTCLE100E3系列热敏电阻广泛应用于各种场合,如温度补偿和传感器等。例如,在空调系统中,这些热敏电阻可以用来监测并调节温度,确保设备正常工作。在使用这些热敏电阻时,建议关注以下几点:
    - 选择合适的阻值: 根据具体应用需求选择适当的阻值。
    - 正确安装: 确保热敏电阻与被测物体接触良好,避免不必要的误差。
    - 适当散热: 尽量避免在高功率情况下长时间使用,以防止过热影响性能。

    兼容性和支持


    NTCLE100E3系列热敏电阻具有良好的兼容性,能够与多种电路板和其他组件无缝集成。Vishay公司为客户提供全面的技术支持和服务,包括产品设计咨询、质量保证和技术文档更新等。

    常见问题与解决方案


    1. 问题: 温度读数不稳定。
    - 解决方案: 检查连接是否牢固,确保没有虚接。同时检查工作环境温度,避免过热影响。
    2. 问题: 热敏电阻在高温环境下工作不正常。
    - 解决方案: 确认是否超过规定的温度范围。如超过规定范围,考虑更换耐高温型号。

    总结和推荐


    NTCLE100E3系列热敏电阻以其高精度、稳定性和性价比在众多应用场景中表现出色。总体而言,它是一款值得推荐的产品,适用于需要精确温度检测和控制的场合。如果您的项目需要高度可靠且成本效益高的温度传感器,NTCLE100E3将是理想的选择。

NTCLE100E3682GB0参数

参数
25℃时的电阻值 6.8KΩ
精度 ±2%
额定功率 500mW
B值容差 ±0.75%
B25/100 -
B25/75 -
B25/50 -
B25/85 3977K
B0/50 -
长*宽*高 3.3mm*3mm*24mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

NTCLE100E3682GB0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NTCLE100E3682GB0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY NTC热敏电阻 VISHAY INTERTECHNOLOGY NTCLE100E3682GB0 NTCLE100E3682GB0数据手册

NTCLE100E3682GB0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0465 ¥ 8.8429
5+ $ 0.92 ¥ 7.774
10+ $ 0.874 ¥ 7.3853
25+ $ 0.7677 ¥ 6.4868
50+ $ 0.732 ¥ 6.1856
100+ $ 0.6733 ¥ 5.6346
500+ $ 0.6099 ¥ 5.1039
1000+ $ 0.5863 ¥ 4.9066
5000+ $ 0.5389 ¥ 4.5098
库存: 6904
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.84
