首页  >  产品百科  >  VDRH20X300BSE

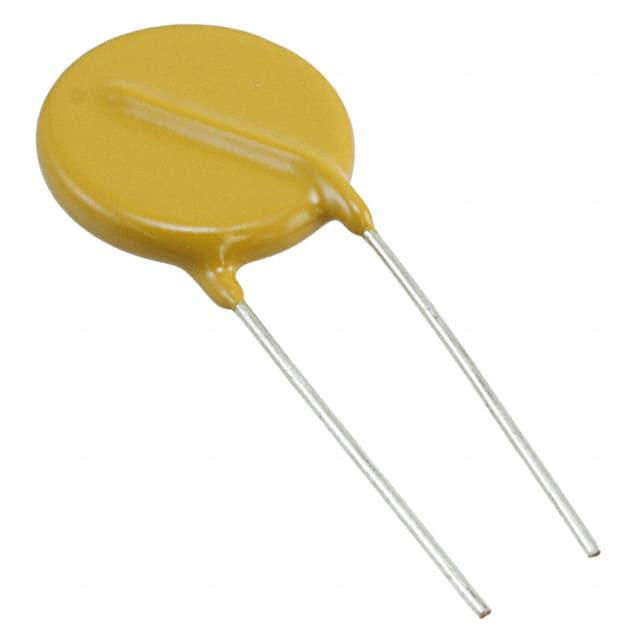

VDRH20X300BSE

产品分类: 压敏电阻
产品描述: 470V 10KA 1 517V 385V 300V 350J 810pF@1kHz 通孔安装 25.5mm(高度)
供应商型号: BC2858-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 压敏电阻 VDRH20X300BSE

VDRH20X300BSE概述

    VDRH Series Metal Oxide Varistors:高浪涌保护器

    产品简介


    VDRH系列金属氧化物压敏电阻(Varistors)是高性能过电压和瞬态电压保护元件,广泛应用于电源和电信系统中。这些压敏电阻由低β纯度锌氧化陶瓷材料制成,并带有两根固态铜引线或镀铜钢丝。产品具有优秀的电气特性和机械防护能力,能够承受高达10 kA的电流浪涌。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 最大连续电压 (RMS) | 11 至 680 | V |
    | 最大连续电压 (DC) | 14 至 895 | V |
    | 最大非重复瞬态电流 (INRP, 8 x 20 μs) | 250 至 10 000 | A |
    | 最大能量 (10/1000 μs) | 0.7 至 620 | J |
    | 工作温度范围 (RMS) | -40 至 +125 | °C |
    | 存储温度 | -40 至 +150 | °C |

    产品特点和优势


    1. 低β高纯度锌氧化物盘片:保证了出色的电性能和耐用性。
    2. 无卤素绝缘环氧涂层:提供电气、机械和气候保护。
    3. 直型或弯曲型引线:满足不同安装需求。
    4. 高达10 kA的电流浪涌能力:适用于高电流环境。
    5. 通过UL 1449版4认证:确保安全操作。
    6. 封装阻燃:符合UL 94 V-0标准。

    应用案例和使用建议


    VDRH系列金属氧化物压敏电阻适用于各种电子设备中的过电压和瞬态电压保护,例如:
    - 电源系统:保护设备免受电源电压波动的影响。
    - 通信设备:如交换机、路由器等,防止雷击和其他电压瞬变导致的损坏。
    使用建议:
    1. 在进行波峰焊时,推荐使用245°C的温度,持续5秒(无铅)。
    2. 不推荐使用通孔焊接技术(Pin-in-paste reflow soldering)。
    3. 弯曲引线用于不同角度的安装不可推荐,因为这可能影响可靠性。

    兼容性和支持


    VDRH系列金属氧化物压敏电阻兼容各种自动装配设备,并且支持手动安装。厂商提供了详细的订购信息和产品文档,可在[Vishay官网](http://www.vishay.com)上查阅。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现损坏 | 使用合适的焊接温度和时间,严格按照技术手册建议进行操作。 |
    | 高温环境下性能下降 | 确保设备在规定的温度范围内运行,以保持最佳性能。 |
    | 过电压时失效 | 确认使用正确额定值的产品,并定期检查设备运行状态。 |

    总结和推荐


    总体而言,VDRH系列金属氧化物压敏电阻具备优异的性能和高度的安全性,特别适合需要高可靠性过电压保护的应用场合。推荐在电力系统、通信设备等领域使用,以确保系统的稳定运行和延长使用寿命。同时,厂家提供的详细资料和支持也为用户的使用提供了方便。

VDRH20X300BSE参数

参数
压敏电压 470V
最大交流电压 300V
最小压敏电压 -
电路数 1
最大直流电压 385V
能量 350J
最大压敏电压 517V
不同频率时的电容 810pF@1kHz
浪涌电流 10KA
长*宽*高 25.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

VDRH20X300BSE厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VDRH20X300BSE数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 压敏电阻 VISHAY INTERTECHNOLOGY VDRH20X300BSE VDRH20X300BSE数据手册

VDRH20X300BSE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.2184 ¥ 27.1955
10+ $ 2.0358 ¥ 17.2025
50+ $ 1.4812 ¥ 12.3955
100+ $ 1.3282 ¥ 11.1152
250+ $ 1.1634 ¥ 9.7364
500+ $ 1.0621 ¥ 8.8882
1000+ $ 0.9772 ¥ 8.1777
2500+ $ 0.8857 ¥ 7.4126
5000+ $ 0.8706 ¥ 7.2857
库存: 791
起订量: 1 增量: 1
