首页  >  产品百科  >  RCL1218200RFKEK

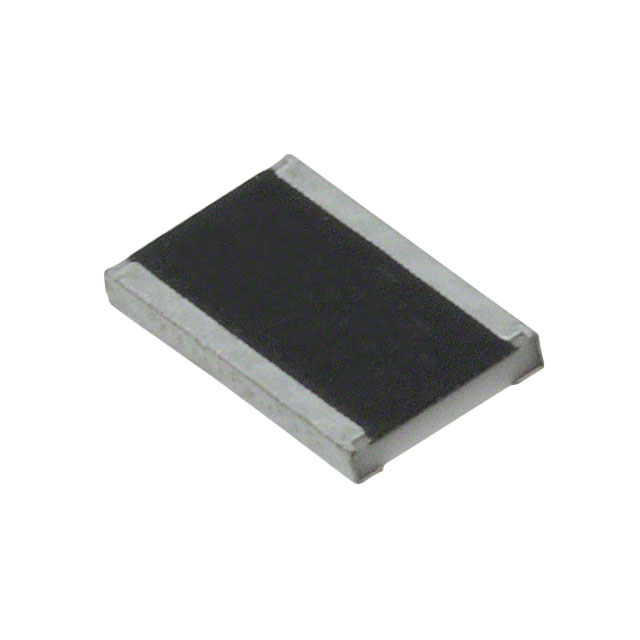

RCL1218200RFKEK

产品分类: 贴片电阻
产品描述: 200Ω ±1% 1W ±100ppm/℃ 1218 贴片安装 3.2mm*4.6mm*600μm
供应商型号: 1877885
供应商: 海外现货
标准整包数: 10
VISHAY INTERTECHNOLOGY 贴片电阻 RCL1218200RFKEK

RCL1218200RFKEK概述

    Vishay Draloric RCL e3 厚膜片式电阻器技术手册

    产品简介


    Vishay Draloric 的 RCL e3 系列电阻器是专为功率测量电子领域设计的理想选择。这些电阻器在可靠性、稳定性、功率耗散能力和坚固设计方面具有显著优势。它们通常应用于汽车和工业应用中的功率电子产品。

    技术参数


    - 型号:RCL0406 e3, RCL0612 e3, RCL1020 e3, RCL1218 e3, RCL1225 e3
    - 尺寸:
    - Imperial:0406, 0612, 1020, 1218, 1225
    - Metric:RR1016M, RR1632M, RR2550M, RR3246M, RR3263M
    - 电阻范围:
    - 1 Ω 到 1 MΩ;跳线(0 Ω)
    - 电阻精度:
    - ±5 % 或 ±1 %
    - 温度系数:
    - ±200 ppm/K 或 ±100 ppm/K
    - 额定功率耗散(P70):
    - 0.25 W, 0.75 W, 1.0 W, 2.0 W
    - 最大工作电压:
    - 50 V, 75 V, 200 V
    - 最大薄膜温度:
    - 155 °C
    - 工作温度范围:
    - -55 °C 至 +155 °C
    - 封装:
    - 包括纸带和气泡袋,提供不同数量和包装方式

    产品特点和优势


    - 增强功率等级:能够承受高功率负载
    - 长侧端子:提高组装灵活性
    - 增强热循环性能:提高长期稳定性
    - 纯锡焊料触点:兼容无铅和含铅焊接过程
    - AEC-Q200 认证:适用于汽车应用
    - 材料分类:符合无铅和环保要求

    应用案例和使用建议


    - 汽车应用:用于电动汽车控制单元
    - 工业应用:用于工业自动化控制系统
    - 商业应用:适用于通用电路板设计
    使用建议:
    - 确保散热设计合理,避免过热
    - 遵循制造商推荐的安装条件,以确保达到额定功率耗散

    兼容性和支持


    - 兼容性:适合自动 SMT 装配系统,兼容各种焊接工艺
    - 支持和维护:厂商提供技术支持,建议在使用过程中遵循相关标准

    常见问题与解决方案


    - 问题:长时间使用后电阻值变化
    - 解决办法:定期检查并校准,确保符合应用需求
    - 问题:工作温度超出规定范围
    - 解决办法:使用合适的散热方案,避免高温环境

    总结和推荐


    总体而言,Vishay Draloric 的 RCL e3 系列电阻器在功率测量电子领域表现出色,具有出色的稳定性和耐用性。其增强的功率等级和兼容性使其成为汽车和工业应用的理想选择。对于需要高可靠性的应用场合,强烈推荐使用 RCL e3 系列电阻器。务必遵循技术手册中的建议和注意事项,以充分发挥其性能。

RCL1218200RFKEK参数

参数
电阻值 200Ω
精度 ±1%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 3.2mm*4.6mm*600μm
通用封装 1218
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RCL1218200RFKEK厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RCL1218200RFKEK数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY RCL1218200RFKEK RCL1218200RFKEK数据手册

RCL1218200RFKEK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.5247
100+ ¥ 1.4074
500+ ¥ 1.3136
1000+ ¥ 1.3136
2000+ ¥ 1.2901
4000+ ¥ 1.2667
20000+ ¥ 1.2667
40000+ ¥ 1.2667
库存: 1203
起订量: 40 增量: 0
交货地:
最小起订量为:10
合计: ¥ 15.24
直接购买
加入购物车
