RWR80S10R0FRB12

产品分类: 通孔电阻
产品描述: 10Ω ±1% 2W ±50ppm/℃ 导线安装 10.31mm(长度)
供应商型号: N-RWR80S10R0FRB12
供应商: 云汉优选
标准整包数: 1

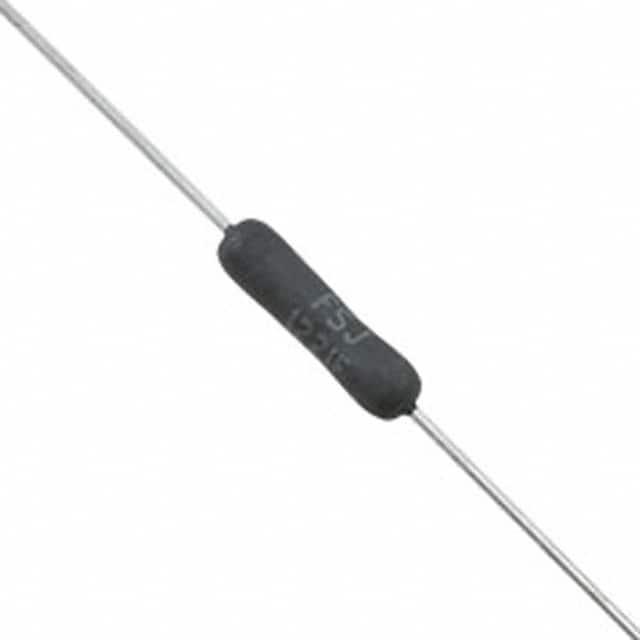

VISHAY INTERTECHNOLOGY 通孔电阻 RWR80S10R0FRB12

RWR80S10R0FRB12概述

    Vishay Dale RWR Military Wirewound Resistors

    产品简介


    Vishay Dale的RWR系列Military/Established Reliability Resistor(军事级建立可靠性电阻)是专为满足严格的军事标准而设计的产品。这些电阻器不仅具备高精度和稳定性,还通过了MIL-PRF-39007认证,适用于各种严苛的应用环境。主要产品型号包括RWR81S、RWR82S、RWR80S、RWR71S等,覆盖了不同的功率等级和电阻范围,广泛应用于航空航天、军用电子设备及工业控制等领域。

    技术参数


    RWR系列电阻器的关键技术参数如下表所示:
    | 型号 | 功率 (W) | 电阻范围 (Ω) | 重量 (g) |

    | RWR81S | 1 | 0.499 to 1K | 0.21 |
    | RWR81N | 1 | 0.499 to 499 | 0.21 |
    | RWR82S | 1.5 | 0.499 to 1.3K | 0.23 |
    | RWR82N | 1.5 | 0.499 to 649 | 0.23 |
    | RWR80S | 2 | 0.499 to 3.16K | 0.34 |
    | RWR80N | 2 | 0.499 to 1.58K | 0.34 |
    | RWR71S | 2 | 0.499 to 12.1K | 0.90 |
    | RWR71N | 2 | 0.499 to 6.04K | 0.90 |
    | RWR89S | 3 | 0.499 to 4.12K | 0.70 |
    | RWR89N | 3 | 0.499 to 2.05K | 0.70 |
    | RWR74S | 5 | 0.499 to 12.1K | 4.2 |
    | RWR74N | 5 | 0.499 to 6.04K | 4.2 |
    | RWR84S | 7 | 0.499 to 12.4K | 3.6 |
    | RWR84N | 7 | 0.499 to 6.19K | 3.6 |
    | RWR78S | 10 | 0.499 to 39.2K | 9.0 |
    | RWR78N | 10 | 0.499 to 19.6K | 9.0 |
    这些电阻器的工作温度范围为-55°C至+250°C,适合极端环境下的应用。

    产品特点和优势


    1. 高耐温性:采用高耐高温的硅涂层材料,可在极低至极高温度环境下稳定工作。
    2. 焊接结构:采用完整的焊接结构设计,保证了产品的可靠性和长期稳定性。
    3. 低阻抗设计:非感应型电阻器采用Ayrton-Perry绕法,具有最低的电感,适合高频应用。
    4. MIL-PRF-39007认证:通过军事标准认证,确保在恶劣环境中依然能够正常工作。
    5. 多种阻值选择:提供多种阻值范围选择,以适应不同的应用需求。

    应用案例和使用建议


    1. 航空航天应用:这些电阻器广泛用于航空电子设备中,因为它们能够承受极端温度和振动环境。
    2. 军事电子系统:在复杂的军事通信和控制系统中,RWR系列电阻器表现出色。
    3. 工业自动化:适用于高精度控制电路中,例如精密仪器仪表和传感器接口电路。
    使用建议:
    - 在极端温度环境下使用时,应注意监控电阻器的温度变化,避免过热导致损坏。
    - 对于高频应用,建议优先选择非感应型电阻器,以减少寄生电感的影响。

    兼容性和支持


    RWR系列电阻器与常见的电子元件和设备兼容,且具有良好的机械强度和耐腐蚀性。Vishay公司提供了全面的技术支持和售后服务,包括详细的安装指南和技术咨询。

    常见问题与解决方案


    1. 问题:电阻器在高温下工作时,阻值发生变化。
    - 解决方案:建议在使用时进行适当的温度补偿,以确保阻值稳定。

    2. 问题:电阻器长时间工作后出现接触不良现象。
    - 解决方案:检查连接点是否有氧化或腐蚀情况,必要时进行清洁或更换连接件。
    3. 问题:电阻器在高湿度环境下表现不稳定。
    - 解决方案:确保电阻器处于干燥环境中,或者选择带有特殊防潮处理的产品型号。

    总结和推荐


    综上所述,Vishay Dale的RWR系列Military/Established Reliability Resistor在各方面都表现优异,适合需要高稳定性和可靠性的应用场合。特别是在航空航天、军用电子系统和工业自动化等领域中,其出色的性能使其成为理想的选择。建议在具体应用前详细阅读技术手册,并根据实际需求选择合适的型号。

RWR80S10R0FRB12参数

参数
电阻值 10Ω
精度 ±1%
额定功率 2W
温度系数 ±50ppm/℃
长*宽*高 10.31mm(长度)
安装方式 导线安装
应用等级 军用级
零件状态 在售
包装方式 散装

RWR80S10R0FRB12厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RWR80S10R0FRB12数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY RWR80S10R0FRB12 RWR80S10R0FRB12数据手册

RWR80S10R0FRB12封装设计

查看详情并下载
Symbol
Footprint
3D Model
