TNPU08051K00AWEN00

产品分类: 贴片电阻
产品描述: 1KΩ ±0.05% 125mW ±2ppm/℃ 0805 贴片安装
供应商型号: TNPU08051K00AWEN00
供应商: 国内现货
标准整包数: 1

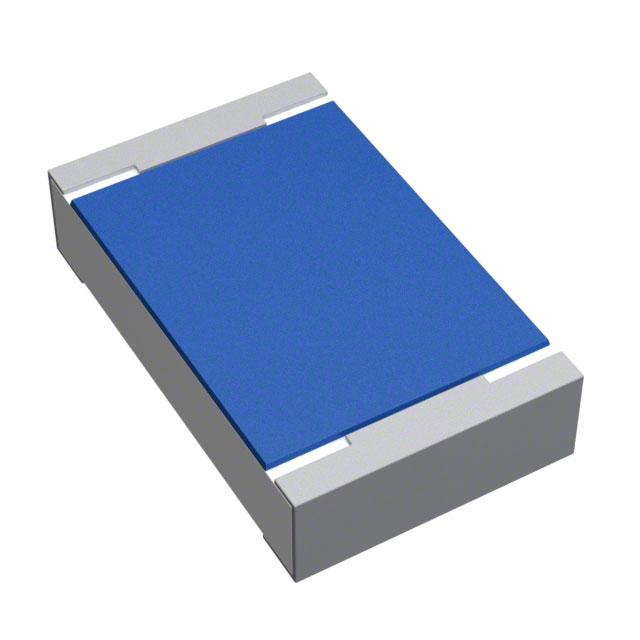

VISHAY INTERTECHNOLOGY 贴片电阻 TNPU08051K00AWEN00

TNPU08051K00AWEN00概述

    Ultra Precision Thin Film Chip Resistors: TNPU e3

    1. 产品简介


    TNPU e3 系列超精密薄膜平贴电阻器结合了 TNPW e3 系列产品的可靠性,提供最先进的精度和稳定性。这些电阻器专为对尺寸、可靠精度和稳定性有高要求的所有应用场合而设计。

    2. 技术参数


    以下是 TNPU e3 系列的主要技术规格和性能参数:
    | 规格参数 | TNPU0402 e3 | TNPU0603 e3 | TNPU0805 e3 | TNPU1206 e3 |

    | 尺寸(英制) | 0402 | 0603 | 0805 | 1206 |
    | 尺寸(公制) | RR1005M | RR1608M | RR2012M | RR3216M |
    | 电阻范围(Ω) | 100 到 100k | 100 到 100k | 100 到 332k | 100 到 511k |
    | 电阻容差 | ±0.1%; ±0.05% | ±0.1%; ±0.05%; ±0.02% | ±0.1%; ±0.05% | ±0.1%; ±0.05%; ±0.02% |
    | 温度系数(ppm/K) | ±10; ±5 | ±10; ±5; ±2 | ±10; ±5; ±2 | ±10; ±5; ±2 |
    | 额定功率(W) | 0.063 | 0.1 | 0.125 | 0.25 |
    | 最大工作电压(V) | 50 | 75 | 150 | 200 |
    | 耐热绝缘电压(min;V) | 75 | 100 | 200 | 300 |
    | 工作温度范围(°C) | -55 到 125 | -55 到 125 | -55 到 125 | -55 到 125 |

    3. 产品特点和优势


    TNPU e3 系列具有以下独特功能和优势:
    - 低温度系数和紧公差:确保在不同环境下保持稳定性能。
    - 硫化物抗性:符合 ASTM B 809 标准。
    - 卓越的湿度抵抗力:在 85°C 和 85% 相对湿度条件下表现出色。
    - 出色的总体稳定性:即使在不同的环境条件下,也表现出极低的漂移率。
    - 通过 AEC-Q200 认证:适用于汽车电子领域的高标准需求。

    4. 应用案例和使用建议


    TNPU e3 系列电阻器广泛应用于多个领域,如:
    - 汽车电子:由于其稳定的性能,可用于车身控制、传感器和其他需要高度精确性的模块。
    - 工业设备:适合于工业自动化系统中的精密电路板。
    - 测试和测量设备:保证测量精度的关键组件。
    - 医疗设备:在医疗仪器中,稳定性和精度至关重要。
    - 电信:用于信号传输和放大。
    - 仪器仪表:在复杂的测量系统中,这些电阻器提供了高精度和稳定性。
    使用建议:
    当电阻器承受功率时,会出现高于环境温度的温升,因此需考虑热管理。建议参考应用笔记“表面贴装电阻器应用中的热管理”了解如何处理这一问题。此外,在不同环境条件下使用时,需注意温度和湿度对电阻值的影响。

    5. 兼容性和支持


    这些电阻器兼容多种自动装配系统,适用于波峰焊、回流焊和蒸气相焊接。它们还符合 RoHS 标准,不含任何被禁物质,并且经过严格测试,以确保长期稳定性。如果应用中有其他封装或处理工艺的要求,应进行相应的资格认证。

    6. 常见问题与解决方案


    问题:在高功率下工作时,电阻值变化如何?
    解决方案:根据手册数据,电阻值在额定功率下的最大变化为:
    - 1000 小时后:≤ 0.05%
    - 8000 小时后:≤ 0.1%
    - 225000 小时后:≤ 0.3%
    问题:如何测试电阻器的耐久性?
    解决方案:可参照 EN 60115-1 和 IEC 60068-2 的测试方法,包括稳态湿热试验、高低温循环试验、振动试验等。具体参数请参阅技术手册中的测试程序和要求。

    7. 总结和推荐


    TNPU e3 系列电阻器以其出色的精度、稳定性以及在恶劣环境下的出色表现脱颖而出。这些特性使其在多个应用领域中表现出色,特别是在汽车、工业和医疗电子设备中。我们强烈推荐 TNPU e3 系列电阻器,作为高性能精密电子应用的理想选择。
    希望这篇技术手册能帮助您更好地了解 TNPU e3 系列电阻器的特点及其应用。如果您有任何疑问,请联系技术支持团队获取进一步的帮助。

TNPU08051K00AWEN00参数

参数
电阻值 1KΩ
精度 ±0.05%
额定功率 125mW
温度系数 ±2ppm/℃
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

TNPU08051K00AWEN00厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TNPU08051K00AWEN00数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY TNPU08051K00AWEN00 TNPU08051K00AWEN00数据手册

TNPU08051K00AWEN00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 37.1185
250+ ¥ 36.2906
500+ ¥ 35.5299
1000+ ¥ 19.4296
2000+ ¥ 19.0403
4000+ ¥ 18.6599
库存: 2146
起订量: 14 增量: 0
交货地:
最小起订量为:1
合计: ¥ 37.11
直接购买
加入购物车
