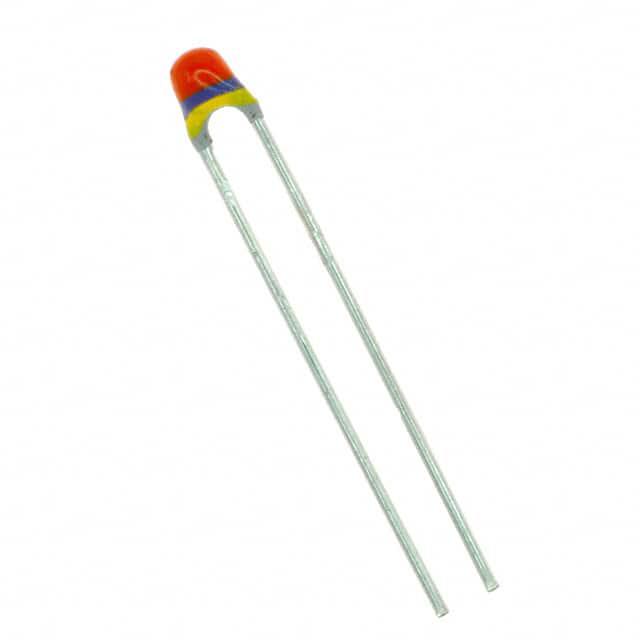

NTCLE100E3473HB0

产品分类: NTC热敏电阻
产品描述: 47KΩ ±3% 500mW ±1.5% 4090K 通孔安装 3.3mm*3mm*24mm
供应商型号: BC2314-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY NTC热敏电阻 NTCLE100E3473HB0

NTCLE100E3473HB0概述


    产品简介


    NTCLE100E3 是 Vishay BCcomponents 推出的一款 NTC(负温度系数)热敏电阻。这种热敏电阻主要用于温度测量、补偿、传感和控制等应用场景,适用于消费类和工业类电子产品。它具有一个 NTC 芯片,焊接在两个镀锡铜线上,基座为灰色涂层,并通过色带进行编码。此外,该型号的热敏电阻具有良好的价格性能比,并且已获得 cULus 认证(文件编号 E148885,类别 XGPU2/XGPU8),适用于广泛的工业和消费市场。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 阻值(25℃) | 3.3 到 470kΩ | Ω |
    | 阻值公差 | ±2;±3;±5 | % |
    | B25/85值 | 2880 到 4570 | K |
    | B25/85值公差 | ±0.5 到 ±3 | % |
    | 工作温度范围 | -40 至 +125 | ℃ |
    | 短期工作温度 | ≤150 | ℃ |
    | 油中响应时间 | ≈1.2 | 秒 |
    | 热时间常数 | 15 | 秒 |
    | 耗散因子 | 7到8.5 | mW/K |
    | 最大功率耗散 | 500 | mW |
    | 额定寿命 | 40/125/56 | LCT/UCT/days |
    | 重量 | ≈0.3 | 克 |

    产品特点和优势


    1. 精度高:在宽广的温度范围内表现出色的准确性。
    2. 长期稳定性:保证在长时间内依然保持稳定的性能。
    3. 性价比高:提供了优异的价格性能比。
    4. 安全认证:通过 cULus 认证,文件编号 E148885。
    5. 结构坚固:采用径向安装方式,适应多种应用场景。

    应用案例和使用建议


    NTCLE100E3 可广泛应用于需要高精度温度测量的场合,例如汽车、家电、医疗设备和消费电子等领域。例如,在温度控制的空调系统中,可以用来精确测量和调节室内温度。在使用过程中,需注意在零功率状态下工作的环境,避免超出最大允许温度范围。由于其响应速度快,适合对温度变化反应迅速的应用场合。

    兼容性和支持


    NTCLE100E3 与标准的电路设计完全兼容,易于集成到现有的电子产品中。Vishay 提供全面的技术支持,包括详细的文档、在线计算工具(如温度曲线计算)和客户服务热线。这有助于确保用户能够顺利设计并应用该热敏电阻。

    常见问题与解决方案


    1. 问题:如何确定正确的阻值和公差?
    - 解决方案:根据实际需求选择合适的 R25 和 B25/85 值,并参考表中的电气数据和订购信息。

    2. 问题:能否在极高或极低温度下稳定工作?
    - 解决方案:该产品可以在 -40 至 +125 ℃ 的温度范围内稳定工作,且具备一定的短期耐受能力(≤150 ℃)。
    3. 问题:如何判断产品的使用寿命?
    - 解决方案:查看产品说明中的额定寿命数据,一般为 40/125/56 LCT/UCT/days。

    总结和推荐


    NTCLE100E3 是一款性能优越、精度高的 NTC 热敏电阻,适用于各类需要高精度温度检测和控制的应用。其稳定性和可靠性使其成为市场上同类产品中的佼佼者。如果你正在寻找一款可靠且高效的温度传感器,NTCLE100E3 绝对值得考虑。同时,Vishay 提供的全面技术支持将极大地帮助用户轻松实现产品设计和部署。因此,我强烈推荐这款产品给需要高精度温度测量的用户。

NTCLE100E3473HB0参数

参数
25℃时的电阻值 47KΩ
精度 ±3%
额定功率 500mW
B值容差 ±1.5%
B25/75 -
B25/85 4090K
B0/50 -
B25/50 -
B25/100 -
长*宽*高 3.3mm*3mm*24mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

NTCLE100E3473HB0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NTCLE100E3473HB0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY NTC热敏电阻 VISHAY INTERTECHNOLOGY NTCLE100E3473HB0 NTCLE100E3473HB0数据手册

NTCLE100E3473HB0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0925 ¥ 9.2316
10+ $ 0.7561 ¥ 6.266
500+ $ 0.4653 ¥ 3.8565
1000+ $ 0.4072 ¥ 3.3743
5000+ $ 0.3606 ¥ 2.9887
10000+ $ 0.3339 ¥ 2.767
库存: 5907
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 9.23
