首页  >  产品百科  >  293D157X96R3C2TE3

293D157X96R3C2TE3

产品分类: 钽电容
产品描述: 150μF ±10% 6.3V 700mΩ 2312 贴片安装 6mm*3.2mm*2.79mm
供应商型号: 30C-293D157X96R3C2TE3 2312 (6032 METRIC)
供应商: 云汉优选
标准整包数: 1

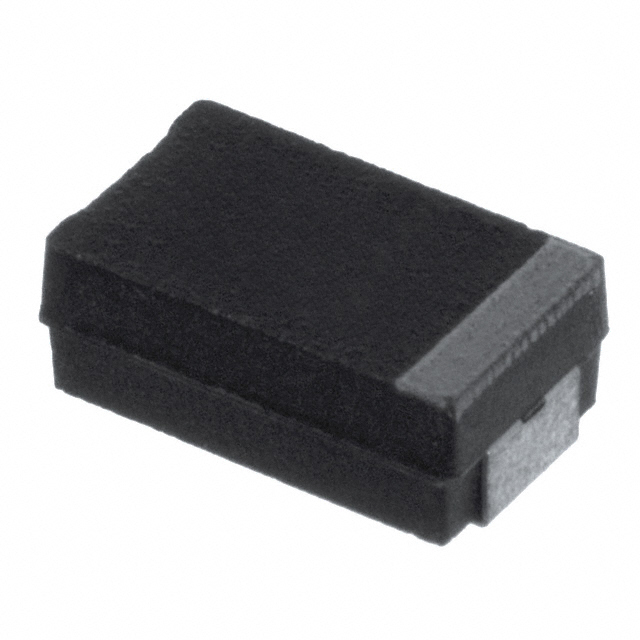

VISHAY INTERTECHNOLOGY 钽电容 293D157X96R3C2TE3

293D157X96R3C2TE3概述

    高质量文章:Vishay Tantamount™ 固体钽电容器技术手册解析

    产品简介


    Vishay Tantamount™系列固体钽表面贴装芯片电容器,采用T83模具外壳设计,适用于工业级标准应用需求。该系列产品以其出色的可靠性著称,能够适应苛刻的工作环境,同时符合多项行业规范(如EIA-535-BAAC和EIA-717)。产品通过六种不同尺寸的外壳代码提供多样化的选择,并兼容高产量自动贴片设备,特别适合大规模生产制造。适用领域包括工业设备、通信基础设施及通用电子设计。

    技术参数


    以下是Tantamount™电容器的主要技术规格:
    - 工作温度范围: -55°C至+125°C(高于85°C时需降额操作)。
    - 电容范围: 0.10 μF 至 1000 μF。
    - 容值精度: ±5%、±10%、±20%。
    - 电压等级: 4VDC至75VDC。
    - 浪涌电流测试: D和E外壳代码均经过100%浪涌电流测试验证。
    - 外壳尺寸: 支持六种外壳尺寸,分别为A、B、C、D、E和R。
    典型电气参数表摘录:
    | 容量(μF) | 外壳代码 | 额定电压(V) | 最大漏电流(μA) | 最大ESR(Ω) | 最大纹波电流(IRMS) |
    |
    | 4.7 | A | 16 | 0.5 | 5.00 | 0.12 |
    | 10 | B | 20 | 1.0 | 3.00 | 0.18 |
    产品特点与优势
    1. 高性能模具外壳:提供A、B、C、D、E和R共六种外壳尺寸,适用于不同应用场景。
    2. 环保兼容性:支持无铅工艺,满足RoHS合规要求。
    3. 机械性能卓越:满足EIA标准中的机械与性能要求,并且具有极低的湿敏度等级(1级)。
    4. 广泛应用兼容性:可无缝集成到自动化生产线中,支持批量生产,提升效率并降低成本。
    5. 高可靠性和稳定性:经过严格的质量检测和筛选流程,确保长期使用中的稳定性。
    应用案例与使用建议
    Tantamount™电容器广泛应用于以下领域:
    - 工业用途:用于控制电路和信号调理模块。
    - 通信基础设施:为网络设备的电源管理提供滤波支持。
    - 消费电子产品:为便携式设备的电池保护提供高性能解决方案。
    使用建议:
    1. 在高温环境下使用时,注意按照手册中的建议进行电压降额处理以延长使用寿命。
    2. 配合高精度电路设计时,优先选择低ESR型号,以减少功耗并提高效率。
    3. 结合实际负载条件合理调整额定容量,避免电容器过载运行导致失效。
    兼容性与支持
    Vishay提供了全面的技术支持,包括详细的产品文档、设计工具和应用指南。此外,该系列产品与多种主流自动化生产设备完全兼容,有助于简化生产和降低维护成本。对于特殊需求(例如±5%容差),可以联系厂家定制化生产。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器表面出现明显发热现象 | 检查是否超过最大允许纹波电流值,适当降额使用。 |
    | 产品通电后未能正常工作 | 确认正负极接线正确,检查外围电路是否匹配。 |
    | 容值漂移超出预期 | 更换更高精度型号或重新校准测量设备。 |
    总结与推荐
    Vishay Tantamount™ T83系列固体钽电容器凭借优异的可靠性、广泛的适用范围和出色的性价比,成为工业和通信领域的理想选择。其强大的抗干扰能力和高效能表现使其在市场上极具竞争力。对于需要高稳定性和长寿命的应用场景,强烈推荐此系列产品。同时,Vishay公司提供的完善技术支持和快速响应服务也为用户的实际应用提供了有力保障。

    此文章整合了技术手册的核心要点,并结合了实际应用场景,希望能为用户提供全面的信息参考。

293D157X96R3C2TE3参数

参数
电容值 150μF
工作寿命 -
ESR-等效串联电阻 700mΩ
容差 ±10%
额定电压 6.3V
长*宽*高 6mm*3.2mm*2.79mm
通用封装 2312
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

293D157X96R3C2TE3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

293D157X96R3C2TE3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 钽电容 VISHAY INTERTECHNOLOGY 293D157X96R3C2TE3 293D157X96R3C2TE3数据手册

293D157X96R3C2TE3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.529
50+ ¥ 1.177
500+ ¥ 0.9823
库存: 20
起订量: 1 增量: 500
交货地:
最小起订量为:1
合计: ¥ 1.52
直接购买
加入购物车
