F1772SX236831KFIB0

产品分类: 薄膜电容
产品描述: 68nF ±10% 涤纶 630V 310V 通孔安装 17.5mm*6mm*12mm
供应商型号: 1731346
供应商: 海外现货
标准整包数: 1000

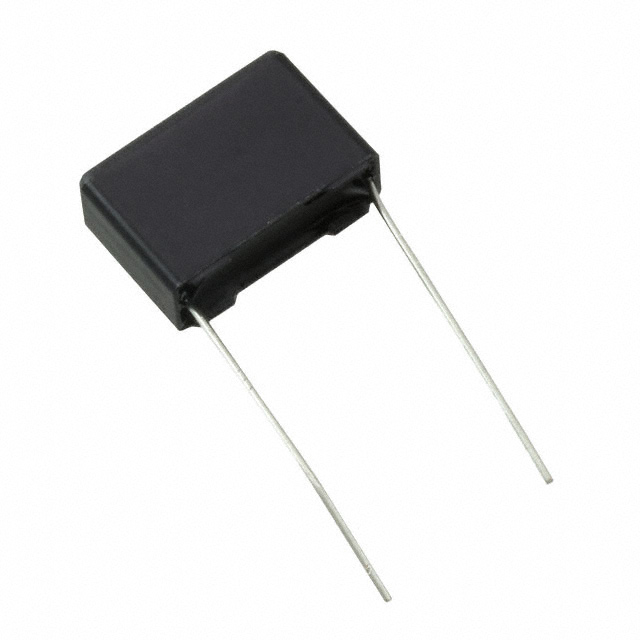

VISHAY INTERTECHNOLOGY 薄膜电容 F1772SX236831KFIB0

F1772SX236831KFIB0概述

    F1772S X2 电容技术手册

    产品简介


    F1772S X2 是 Vishay Roederstein 生产的一款适用于系列阻抗和线路抑制干扰的应用的交流电容。该电容属于X2级稳定电容,能够在严苛的环境下保持稳定的电容值。它被广泛应用于电源线路抑制干扰等领域。

    技术参数


    - 额定交流电压(URAC):310 VAC
    - 额定直流电压(URDC):630 VDC
    - 电容范围(E12系列):10 nF 至 2.2 μF(根据E6标准选择)
    - 电容容差:±10%;±20%
    - 温湿度耐受测试等级:55/110/56
    - 额定温度:≤1 μF:110 °C;>1 μF:105 °C
    - 额定脉冲斜率(dU/dt):435 VDC时为100 V/μs
    - 最大应用温度:≤1 μF:110 °C;>1 μF:105 °C

    产品特点和优势


    - 稳定性高:能够在极端条件下保持稳定的电容值,尤其是在85 °C的温度和85%的湿度下长时间稳定运行。
    - 广泛应用:适合用于需要高稳定性X2级电容器的系列阻抗和线路抑制干扰应用。
    - 材料优良:采用聚酯薄膜作为介质,电极是金属化的,具有良好的机械和电气性能。

    应用案例和使用建议


    - 系列阻抗应用:用于抑制电磁干扰,确保系统的稳定运行。
    - 电路保护:适用于对过电压有要求的应用场景。
    - 建议使用:在焊接过程中,要确保引线不损坏,以防止环氧树脂粘合处受损。并且,在并联多个电容时,通常需要降低测试电压和额定电压。

    兼容性和支持


    - 安全认证:符合EN 60384-14 (ENEC),UL 60384-14,CSA-E384-14 和CB测试证书。
    - 封装方式:提供带包装和散装两种形式,可适应自动插入机。
    - 厂商支持:如需进一步的技术细节和支持,可联系rfi@vishay.com。

    常见问题与解决方案


    - 问题1:如何避免引线在焊接过程中受损?
    - 解决方案:确保引线在焊接前不受损,避免过度弯曲。

    - 问题2:如何确保电容在高温高湿环境中仍能正常工作?
    - 解决方案:使用适当的封装和装配工艺,保证电容内部结构不受影响。

    总结和推荐


    综上所述,F1772S X2 电容以其出色的稳定性、广泛的应用范围和高标准的安全认证,在多种应用场合中表现出色。推荐在需要高稳定性和高性能的场合中使用该产品,特别是在电磁干扰抑制、电源保护等领域。

F1772SX236831KFIB0参数

参数
电容值 68nF
容差 ±10%
介电材料 涤纶
额定电压-AC 310V
额定电压-DC 630V
ESR-等效串联电阻 -
长*宽*高 17.5mm*6mm*12mm
安装方式 通孔安装
零件状态 停产
包装方式 散装

F1772SX236831KFIB0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

F1772SX236831KFIB0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 薄膜电容 VISHAY INTERTECHNOLOGY F1772SX236831KFIB0 F1772SX236831KFIB0数据手册

F1772SX236831KFIB0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 5.4353
2000+ ¥ 5.2993
4000+ ¥ 5.2175
库存: 0
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 0
直接购买
加入购物车
