94SVP337X0016F12

产品分类: 铝电解电容
产品描述: 330μF 16V ±20% 17mΩ 2000h@ 105°C 4.58A@ 100 kHz SMD 贴片安装 10.3mm*10.3mm*12.7mm
供应商型号: 75-94SVP337X0016F12
供应商: Mouser
标准整包数: 1

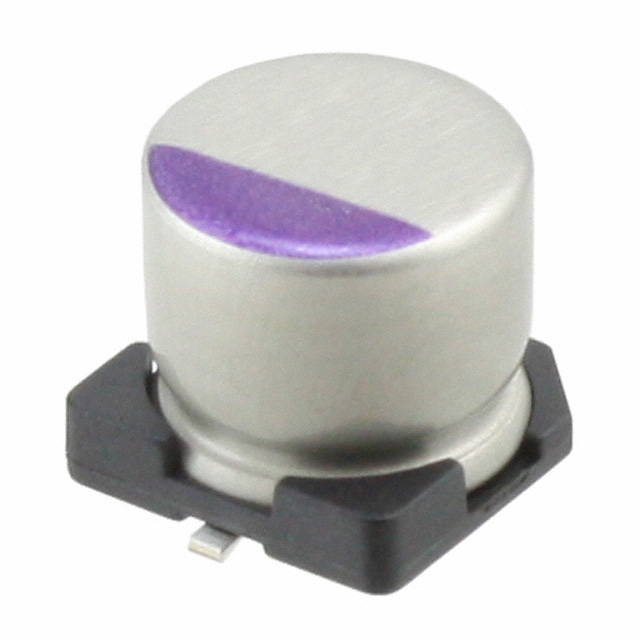

VISHAY INTERTECHNOLOGY 铝电解电容 94SVP337X0016F12

94SVP337X0016F12概述

    Vishay OS-CON SMD Aluminum Solid Capacitors with Conductive Polymer

    产品简介


    Vishay OS-CON系列是表面贴装(SMD)铝聚合物固态电容器。这些电容器利用聚合有机半导体作为电解质,适用于电源和其他需要高纹波电流和低阻抗的应用。它们广泛应用于各种电子产品中,如计算机、通信设备、工业控制系统等。

    技术参数


    以下是从技术手册中提取的主要技术参数:
    - 操作温度范围:-55°C至+105°C
    - 额定电压(WV):2.5V到25V
    - 最大允许纹波电流:额定值保证在105°C时
    - 损耗角正切(tan δ):数值见电气数据和订购信息表
    - 漏电流(μA/2min):数值见电气数据和订购信息表
    - 等效串联电阻(ESR)(100kHz至300kHz):数值见电气数据和订购信息表
    - 温度特性:在高温(+105°C)和低温(-55°C)下的阻抗比在+20°C时为0.75到1.25

    产品特点和优势


    1. 卓越的热稳定性:与之前的OS-CON系列相比,具有更好的热稳定性。
    2. 无需降额处理:在额定最大纹波电流下无需考虑降额处理。
    3. 环保材料:无铅(Pb),符合RoHS和无卤素标准。
    4. 高可靠性:耐湿热性能良好,即使在高温高湿条件下也能保持稳定性能。
    5. 宽广的工作温度范围:可在极端温度环境下工作,满足严苛应用需求。

    应用案例和使用建议


    应用案例:
    - 电源系统:用于提高系统的稳定性和效率。
    - 通信设备:确保信号传输的可靠性。
    - 工业控制设备:增强设备的可靠性和耐用性。
    使用建议:
    - 在使用前,需进行电压预处理(电压处理)以确保电容器的长期稳定性。
    - 确保焊接过程符合推荐的焊料曲线和焊盘模式,以避免损坏。
    - 在设计电路时,注意电容器的安装方向和引脚间距,确保正确的布局。

    兼容性和支持


    - 兼容性:与其他标准SMD封装兼容,便于集成到现有设计中。
    - 技术支持:Vishay提供详细的技术文档和支持服务,包括焊接推荐、尺寸图等。

    常见问题与解决方案


    1. Q: 如何确定电容器的工作状态?
    - A: 使用万用表测量电容器的电流值,特别是在施加电压后。
    2. Q: 如何防止电容器过热?
    - A: 确保电路设计合理,提供足够的散热措施。
    3. Q: 如何判断电容器是否受潮?
    - A: 检查电容器的外观是否有腐蚀或变色迹象,必要时更换。

    总结和推荐


    Vishay OS-CON SMD铝聚合物固态电容器凭借其出色的热稳定性、高可靠性和宽广的工作温度范围,成为高性能电子系统中不可或缺的组件。在严格的电源和信号处理应用中表现出色,适合用于计算机、通信设备及工业控制系统等场合。强烈推荐使用此系列产品,尤其是对于需要高可靠性和高稳定性的应用场合。

94SVP337X0016F12参数

参数
电容值 330μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 17mΩ
纹波电流 4.58A@ 100 kHz
工作寿命 2000h@ 105°C
长*宽*高 10.3mm*10.3mm*12.7mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

94SVP337X0016F12厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

94SVP337X0016F12数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 铝电解电容 VISHAY INTERTECHNOLOGY 94SVP337X0016F12 94SVP337X0016F12数据手册

94SVP337X0016F12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.2815 ¥ 95.3287
10+ $ 7.557 ¥ 63.8567
50+ $ 7.074 ¥ 59.7753
250+ $ 5.103 ¥ 43.1204
400+ $ 5.0925 ¥ 43.0316
800+ $ 5.082 ¥ 42.9429
库存: 61
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 95.32
