首页  >  产品百科  >  NTCLE203E3104GB0

NTCLE203E3104GB0

产品分类: NTC热敏电阻
产品描述: 100KΩ ±2% 100mW ±1.5% 4190K 通孔安装 46mm(长度)*3mm(宽度)
供应商型号: 1187037
供应商: 海外现货
标准整包数: 1

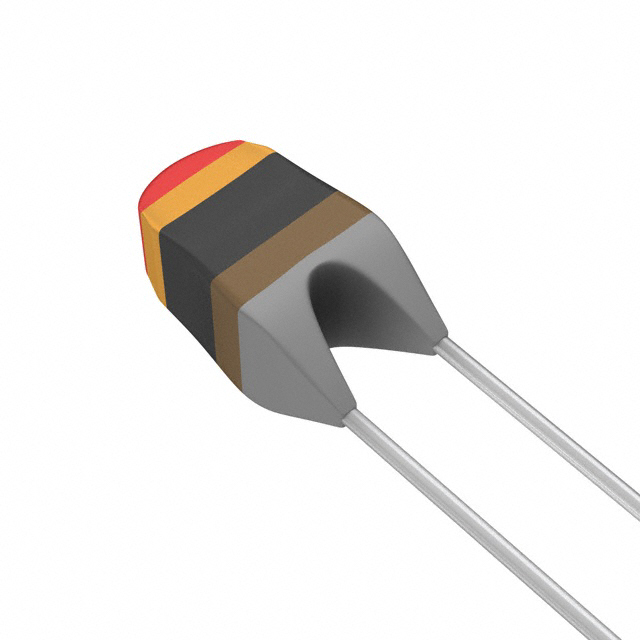

VISHAY INTERTECHNOLOGY NTC热敏电阻 NTCLE203E3104GB0

NTCLE203E3104GB0概述

    NTCLE203E3 温度传感器技术手册

    产品简介


    NTCLE203E3 是 Vishay BCcomponents 公司生产的一款径向引脚 NTC(负温度系数)热敏电阻。它具有高精度、良好的稳定性和优良的价格性能比,适用于工业、消费电子和电信等多个领域的温度测量、传感和控制。该型号具备从 -40°C 到 +125°C 的宽温度范围操作能力,且提供多种阻值选择以满足不同需求。

    技术参数


    - 基本参数
    - 阻值:2KΩ 至 470KΩ
    - 在 25°C 下的阻值容差:±1%、±2%、±3% 或 ±5%
    - B25/85 值:3528K 至 4570K
    - B25/85 容差:±0.5% 至 ±2.0%
    - 性能参数
    - 零功率下的工作温度范围:-40°C 至 +125°C
    - 短期零功率最大工作温度:≤150°C
    - 55°C 下的最大耗散功率:100mW
    - 在静止空气中耗散系数:2.2mW/K
    - 在硅油 MS200/50 中的响应时间(达到温度变化的 63.2%):约 1.7 秒

    产品特点和优势


    - 精确性:精度高达 0.5% 的 B 值,适合于需要高精度温度测量的应用。
    - 稳定性:优秀的长期稳定性,在整个使用寿命内表现优异。
    - 性价比:在保持性能的同时提供出色的性价比。
    - 低导热性:采用 0.4mm Ni 引脚,具有较低的导热性,适合精确的温度测量。
    - 安全认证:通过 UL 认证(E148885),适用分类为 XGPU2/XGPU8。

    应用案例和使用建议


    - 应用案例:广泛应用于工业控制、家用电器和电信设备的温度监测与控制。例如,在数据中心中监测服务器温度以确保设备运行在安全范围内。
    - 使用建议:由于该传感器的零功率下可工作的最高温度为 125°C,因此在高温环境下需特别注意其耐温上限。此外,考虑到传感器的灵敏度较高,安装时应避免机械冲击和剧烈振动。

    兼容性和支持


    - 兼容性:该产品可以与其他标准 NTC 热敏电阻兼容,适用于大多数需要温度检测的电路。
    - 技术支持:Vishay BCcomponents 提供详尽的技术文档和支持服务,包括设计支持、曲线计算工具和产品文档下载等。

    常见问题与解决方案


    - 问题 1: 温度传感器读数不准确。
    - 解决办法:检查周围环境是否有电磁干扰;确认安装位置未受到机械应力的影响。

    - 问题 2: 响应时间慢。
    - 解决办法:确认测量环境是否符合要求,特别是在液体环境中使用时。

    - 问题 3: 阻值变化过大。
    - 解决办法:检查电源供应是否稳定,必要时更换合适的电源或滤波器。

    总结和推荐


    NTCLE203E3 是一款高性能的 NTC 温度传感器,适用于各种工业和商业应用场景。其高精度、良好稳定性和较高的性价比使其在市场上具备很强的竞争力。尽管需要特别注意安装环境和使用条件,但其广泛的兼容性和完善的支持体系使得其成为众多工程师的首选。因此,我们推荐在合适的应用场景中选用此款产品。

NTCLE203E3104GB0参数

参数
25℃时的电阻值 100KΩ
精度 ±2%
额定功率 100mW
B值容差 ±1.5%
B0/50 -
B25/50 -
B25/85 4190K
B25/75 -
B25/100 -
长*宽*高 46mm(长度)*3mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

NTCLE203E3104GB0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NTCLE203E3104GB0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY NTC热敏电阻 VISHAY INTERTECHNOLOGY NTCLE203E3104GB0 NTCLE203E3104GB0数据手册

NTCLE203E3104GB0封装设计

查看详情并下载
Symbol
Footprint
3D Model
