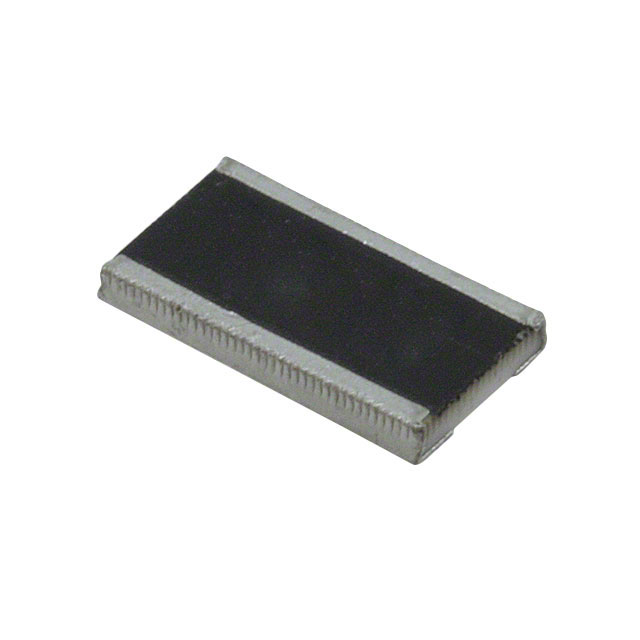

RCL1225100RJNEG

产品分类: 贴片电阻
产品描述: 100Ω ±5% 2W ±200ppm/℃ 1225 贴片安装 3.2mm*6.3mm*800μm
供应商型号: 71-RCL1225100RJNEG
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电阻 RCL1225100RJNEG

RCL1225100RJNEG概述


    产品简介


    RCL e3系列厚膜贴片电阻器
    RCL e3系列电阻器是功率测量电子设备的理想选择,在可靠性、稳定性、功率耗散和坚固设计方面表现出色。这些电阻器通常应用于汽车和工业电器的功率电子产品中。

    技术参数


    - 尺寸(英制):0406、0612、1020、1218、1225
    - 尺寸代码(公制):RR1016M、RR1632M、RR2550M、RR3246M、RR3263M
    - 阻值范围:1 Ω至1 MΩ(0 Ω跳线)
    - 温度系数:± 200 ppm/K、± 100 ppm/K
    - 额定耗散功率:0.25 W 至 2.0 W
    - 最大操作电压:50 V 至 200 V
    - 最高薄膜温度:155 °C
    - 工作温度范围:-55 °C 至 +155 °C
    - 最大薄膜变化率:在额定耗散功率下,经过1000小时,阻值变化不大于1.0%;经过8000小时,阻值变化不大于2.0%

    产品特点和优势


    - 增强的功率等级:能够在各种环境下保持稳定的功率输出。
    - 长侧端子:提供更好的电气连接和热传导性能。
    - 增强的热循环性能:能适应频繁的温度变化。
    - 无铅纯锡焊点:适用于无铅及含铅焊料工艺,符合AEC-Q200标准。
    - 材料分类:遵循IEC 62474标准,确保合规性。

    应用案例和使用建议


    - 汽车应用:用于车辆电气系统的稳压、保护和调节电路。
    - 工业应用:适用于电机控制、电源转换和信号调理。
    - 商业应用:广泛应用于家用电器和消费电子设备。
    使用建议:为了确保最佳性能,应在规定的散热条件下使用。避免过载运行,特别是在高温环境下应严格遵守操作规范。

    兼容性和支持


    - 兼容性:RCL e3系列与大多数自动贴片装配系统兼容。
    - 支持:Vishay提供全面的技术支持和产品文档,包括安装指南和测试报告。

    常见问题与解决方案


    - Q:在高温环境下如何确保电阻器正常工作?
    - A: 确保散热条件良好,不要超出规定的最大薄膜温度。

    - Q:如何判断电阻器是否受到过度磨损?
    - A: 定期检查阻值变化,如果变化超过规定的范围,则需更换电阻器。

    总结和推荐


    RCL e3系列厚膜贴片电阻器凭借其高可靠性、稳定性以及卓越的功率处理能力,在汽车、工业和商业应用中具有显著的优势。其广泛的适用范围和优异的性能使其成为市场上的优选产品。因此,强烈推荐在需要高性能电阻器的应用中使用RCL e3系列电阻器。

RCL1225100RJNEG参数

参数
电阻值 100Ω
精度 ±5%
额定功率 2W
温度系数 ±200ppm/℃
长*宽*高 3.2mm*6.3mm*800μm
通用封装 1225
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RCL1225100RJNEG厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RCL1225100RJNEG数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY RCL1225100RJNEG RCL1225100RJNEG数据手册

RCL1225100RJNEG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.15 ¥ 9.7175
10+ $ 0.5635 ¥ 4.7616
100+ $ 0.4059 ¥ 3.4299
500+ $ 0.3154 ¥ 2.6648
1000+ $ 0.284 ¥ 2.4001
2000+ $ 0.2635 ¥ 2.2267
4000+ $ 0.2376 ¥ 2.0077
10000+ $ 0.2111 ¥ 1.7834
24000+ $ 0.2016 ¥ 1.7035
库存: 722
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.71
