首页  >  产品百科  >  PR02000201003JR500

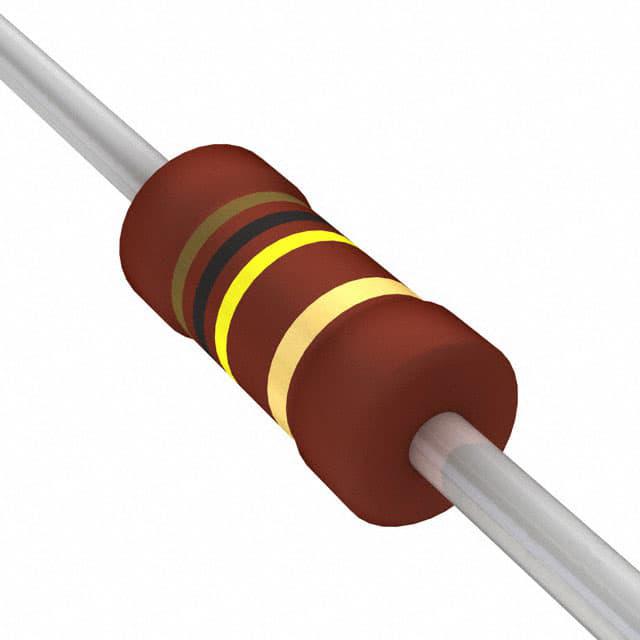

PR02000201003JR500

产品分类: 通孔电阻
产品描述: 100KΩ ±5% 2W ±250ppm/℃ 通孔安装 10mm(长度)
供应商型号: UA-PR02000201003JR500
供应商: 海外现货
标准整包数: 5000
VISHAY INTERTECHNOLOGY 通孔电阻 PR02000201003JR500

PR02000201003JR500概述

    Vishay BCcomponents Power Metal Film Leaded Resistors

    产品简介


    Vishay BCcomponents生产的Power Metal Film Leaded Resistors是适用于各类一般功率应用的专业电阻器,具备高功率密度和可靠的温度稳定性。这些电阻器广泛应用于汽车电子、照明镇流器以及其他需要高精度和高可靠性的场合。该系列产品采用了金属薄膜技术,保证了其在高温、高湿度等恶劣环境下仍能保持良好的性能。

    技术参数


    - 型号: PR01, PR02, PR03
    - 封装尺寸: 0207, 0411, 0617
    - 电阻范围:
    - PR01: 0.22Ω至1MΩ
    - PR02: 0.33Ω至1MΩ
    - PR03: 0.68Ω至1MΩ
    - 电阻公差: ±1%, ±5%
    - 温度系数: ±250 ppm/K
    - 额定功率:
    - PR01: 1W (0207), 2W (0411), 1.3W (0617)
    - PR02: 1W (0411), 2W (0617)
    - PR03: 1W (0411), 3W (0617)
    - 最大操作电压:
    - PR01: 350V
    - PR02: 500V
    - PR03: 750V
    - 热阻:
    - PR01: 135 K/W (0207), 75 K/W (0411), 115 K/W (0617)
    - PR02: 75 K/W (0411), 60 K/W (0617)
    - PR03: 75 K/W (0411), 60 K/W (0617)

    产品特点和优势


    - 高功率密度: 最小的封装尺寸提供了高达3W的功率处理能力。
    - 温度系数稳定: ±250 ppm/K,确保电阻值变化最小。
    - 材料分类: 满足AEC-Q200标准,适合汽车电子应用。
    - 耐热性: 允许在最高250°C的环境中使用。
    - 高可靠性: 经过严格的测试程序验证,保证长期稳定性能。

    应用案例和使用建议


    - 汽车电子: 用于电路板中的负载调节器、电池管理等。
    - 照明球盏: 作为镇流器的一部分,用于调节电流和电压。
    - 一般用途: 在电力供应系统中作为负载或保护元件。
    使用建议:
    - 确保电阻周围有足够的散热空间,以避免热积聚导致性能下降。
    - 选择合适的封装尺寸和功率等级,以满足具体的应用需求。
    - 注意环境温度的影响,特别是在高温环境下要确保不超过规定的最大操作电压。

    兼容性和支持


    这些电阻器完全符合无铅标准,与市面上大多数自动焊接工艺兼容。Vishay提供全面的技术支持和客户服务,确保用户能够获得最佳的产品体验。

    常见问题与解决方案


    - 问题: 电阻器出现过热现象。
    - 解决方案: 检查安装是否正确,确保散热良好。如果需要,增加散热片或其他散热装置。
    - 问题: 电阻值出现漂移。
    - 解决方案: 重新检查焊接质量和环境条件,必要时更换更高质量的材料或增加稳定性控制措施。
    - 问题: 长时间使用后出现失效。
    - 解决方案: 定期进行老化测试和性能监控,及时发现并更换潜在问题部件。

    总结和推荐


    Vishay BCcomponents的Power Metal Film Leaded Resistors凭借其高功率密度、稳定的温度特性和广泛的适用性,成为许多高要求应用的理想选择。它们在汽车电子、照明及一般用途中的表现尤为出色。强烈推荐使用该系列产品,特别是在需要高性能、高稳定性和高可靠性的场景中。

PR02000201003JR500参数

参数
电阻值 100KΩ
精度 ±5%
额定功率 2W
温度系数 ±250ppm/℃
长*宽*高 10mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PR02000201003JR500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR02000201003JR500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR02000201003JR500 PR02000201003JR500数据手册

PR02000201003JR500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0901 ¥ 0.7552
10000+ $ 0.0798 ¥ 0.6683
20000+ $ 0.0639 ¥ 0.5353
50000+ $ 0.0531 ¥ 0.4452
库存: 5000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 3776
