VR25000001003JA100

产品分类: 通孔电阻
产品描述: 100KΩ ±5% 250mW ±200ppm/℃ 通孔安装 6.5mm(长度)
供应商型号: 3547268
供应商: 海外现货
标准整包数: 1

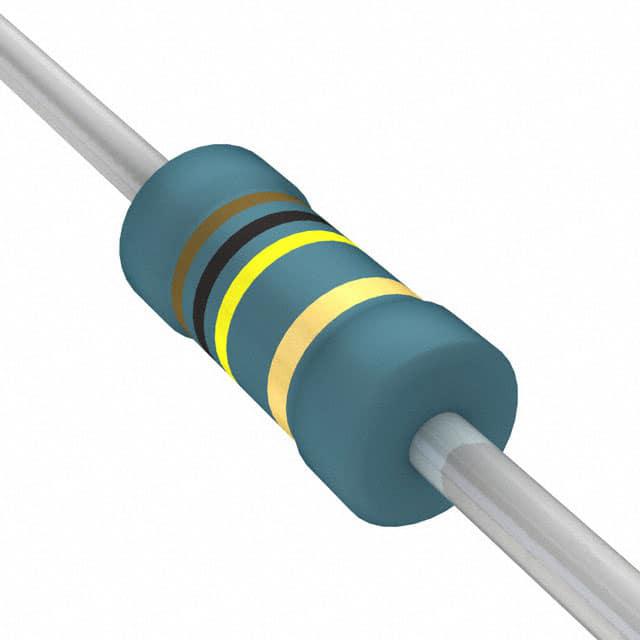

VISHAY INTERTECHNOLOGY 通孔电阻 VR25000001003JA100

VR25000001003JA100概述


    产品简介


    VR25、VR37和VR68是由Vishay BCcomponents生产的高阻值金属釉膜电阻器。这些电阻器采用金属釉膜材料沉积于高质陶瓷基体上,并经过螺旋槽切割处理后焊接电解铜线到端帽上。这些电阻器被轻蓝色清漆涂层保护,提供电气、机械和气候防护。它们广泛应用于需要高阻值、高稳定性和高可靠性的高电压环境中,如家用电器、电源供应系统及汽车电子设备。

    技术参数


    以下是VR25、VR37和VR68的详细技术规格:
    | 产品型号 | 尺寸 (英寸) | 阻值范围(kΩ) | 阻值公差 (%) | 温度系数 (ppm/K) | 额定功率 (W) | 最大工作电压 (V) | 工作温度范围 (℃) | 绝缘电压 (V) | 噪声电压 (μV/V) | 最大热阻 (K/W) |

    | VR25 | 0207 | 100 kΩ - 22 MΩ | ±10%, ±5%, ±1% | ≤ ±200 | 0.25 | 1600 | -55°C ~ +155°C | 700 | 5, 2.5, 2.5 | 140 |
    | VR37 | 0309 | 100 kΩ - 33 MΩ | ±10%, ±5%, ±1% | ≤ ±200 | 0.5 | 3500 | -55°C ~ +155°C | 700 | 2.5, 2.5, 2.5 | 120 |
    | VR68 | 0718 | 100 kΩ - 68 MΩ | ±10%, ±5%, ±1% | ≤ ±200 | 1.0 | 10000 | -55°C ~ +155°C | 700 | 2.5, 2.5, 2.5 | 70 |

    产品特点和优势


    - 安全性:这些电阻器符合UL1676、IEC 60065、DIN EN 60065、VDE 0860、CQC等标准的安全要求,确保在高电压下的安全使用。
    - 耐脉冲能力:最大承受10 kV的脉冲电压,适合需要高瞬态耐受性的应用。
    - 高可靠性:温度系数低至±200 ppm/K,适合高温高湿环境,适用于长期稳定性要求高的场合。
    - 多规格包装:根据不同的需求,可以选择直插式或径向卷带式包装。

    应用案例和使用建议


    - 家用电器:适用于洗衣机、空调等需要高稳定性和高可靠性的电路。
    - 电源供应系统:适合用于高压电源转换电路中,确保系统的稳定运行。
    - 汽车电子设备:符合AEC-Q200标准,适用于汽车电子设备中对可靠性要求极高的场合。
    使用建议:
    - 在安装时,注意保持适当的散热,避免过热导致电阻损坏。
    - 对于高湿度环境,定期检查封装是否完好,确保无泄漏。

    兼容性和支持


    这些电阻器设计为与自动插入机和剪弯机配合使用。它们完全无铅,纯锡镀层使其适用于无铅和含铅焊接工艺。公司还提供了详细的技术支持和维护信息,以帮助客户正确使用和维护这些产品。

    常见问题与解决方案


    - 问题:电阻值变化超出预期。
    - 解决办法:检查焊接点是否有松动,确保焊接质量良好。如果问题依旧,考虑更换新的电阻器。
    - 问题:噪声电压过高。
    - 解决办法:重新调整电路布局,减少干扰源,或者考虑使用屏蔽材料进行隔离。

    总结和推荐


    总体来说,VR25、VR37和VR68系列电阻器以其出色的高电压承载能力和高可靠性,在各种复杂环境下表现卓越。它们是高阻值电阻器的理想选择,特别是在家用电器、电源供应系统和汽车电子等领域。鉴于其卓越的性能和广泛的应用范围,强烈推荐在上述应用场景中使用这些产品。

VR25000001003JA100参数

参数
电阻值 100KΩ
精度 ±5%
额定功率 250mW
温度系数 ±200ppm/℃
长*宽*高 6.5mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,卷带包装

VR25000001003JA100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。
