CRCW06038K25FKEA

产品分类: 贴片电阻
产品描述: 8.25KΩ ±1% 100mW ±100ppm/℃ 0603 贴片安装 1.55mm*850μm*500μm
供应商型号: ECO-CRCW06038K25FKEA
供应商: 海外现货
标准整包数: 5000

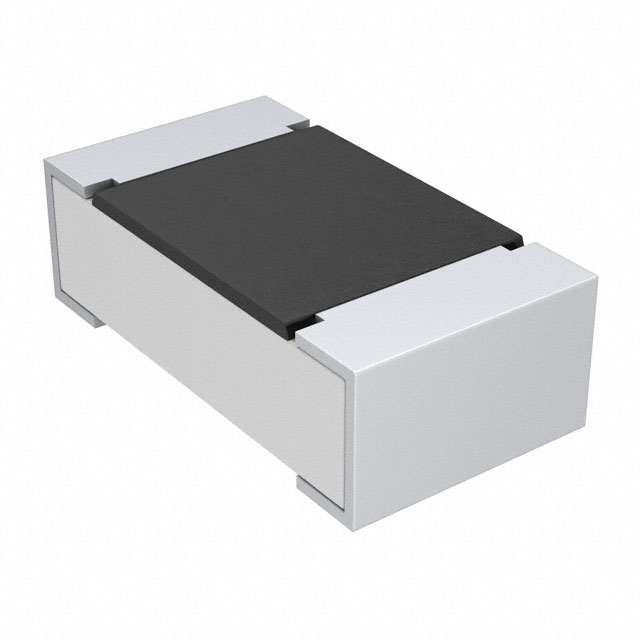

VISHAY INTERTECHNOLOGY 贴片电阻 CRCW06038K25FKEA

CRCW06038K25FKEA概述

    Vishay D/CRCW e3 系列厚膜芯片电阻技术手册

    1. 产品简介


    Vishay D/CRCW e3 系列标准厚膜芯片电阻是现代电子设备中不可或缺的组件,尤其适用于需要高可靠性和稳定性的场合。典型的应用领域包括汽车、通信和工业控制。

    2. 技术参数


    以下是D/CRCW e3 系列电阻的主要技术参数:
    - 尺寸:多种尺寸可选(0402、0603、0805、1206、1210、1218、2010、2512)。
    - 阻值范围:1 Ω 至 10 MΩ;跳线(0 Ω)。
    - 电阻精度:±5 %、±1 %。
    - 温度系数:±200 ppm/K、±100 ppm/K。
    - 额定功率(P70):0.063 W、0.10 W、0.125 W、0.25 W、0.5 W、1.0 W、0.75 W、1.0 W。
    - 最大工作电压:50 V、75 V、150 V、200 V、400 V、500 V。
    - 最大薄膜温度:155°C。
    - 工作温度范围:-55°C 至 +155°C。
    - 脉冲负载能力:具体见图1和图2。

    3. 产品特点和优势


    - 稳定性:在不同环境条件下具有出色的稳定性,ΔR/R ≤ 1 %(1000 h额定功率在70°C)。
    - 环保:符合RoHS、WEEE和ELV指令。
    - 包装选项:提供2mm间距包装选项(0603尺寸)。
    - 认证:通过AEC-Q200认证。

    4. 应用案例和使用建议


    - 汽车:应用于车载电子系统,如发动机控制系统、安全气囊等。
    - 工业:用于工业自动化设备中的控制和调节系统。
    - 通信:适用于通信基站、路由器等设备中的电源管理。
    使用建议:
    - 在组装电阻时,需考虑散热问题,避免过高的温度导致性能下降。
    - 跳线模式(0 Ω)可用于短路或特定电路设计。

    5. 兼容性和支持


    - 兼容性:支持SMD自动贴装和焊接,包括波峰焊、回流焊和蒸汽相焊接。
    - 厂商支持:提供长期的技术支持和维护服务。

    6. 常见问题与解决方案


    - 问题1:电阻在高温下出现漂移现象。
    - 解决方法:确保工作温度在规定的范围内,合理选择封装尺寸以优化散热效果。
    - 问题2:焊接过程中出现不规则焊点。
    - 解决方法:使用适当的助焊剂和焊接条件,遵循正确的焊接工艺。

    7. 总结和推荐


    Vishay D/CRCW e3 系列标准厚膜芯片电阻是一款高性能、高可靠性的产品,适合多种应用场合。其出色的温度稳定性和广泛的工作温度范围使其成为各行业用户的理想选择。建议在需要高可靠性且工作环境较为严苛的应用中使用本产品。
    总体而言,Vishay D/CRCW e3 系列电阻值得推荐,不仅因为其卓越的技术性能,还因为其广泛的适用性和厂商提供的优质支持。

CRCW06038K25FKEA参数

参数
电阻值 8.25KΩ
精度 ±1%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.55mm*850μm*500μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CRCW06038K25FKEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CRCW06038K25FKEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY CRCW06038K25FKEA CRCW06038K25FKEA数据手册

CRCW06038K25FKEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0016 ¥ 0.0132
50000+ $ 0.0016 ¥ 0.0132
库存: 230000
起订量: 5000 增量: 0
交货地:
最小起订量为:5000
合计: ¥ 66
