首页  >  产品百科  >  NTCALUG02A103F161

NTCALUG02A103F161

产品分类: NTC热敏电阻
产品描述: 10KΩ ±1% 100mW ±0.5% 3984K 自由悬挂 160mm(长度)*16.8mm(宽度)
供应商型号: 2885023
供应商: 海外现货
标准整包数: 1

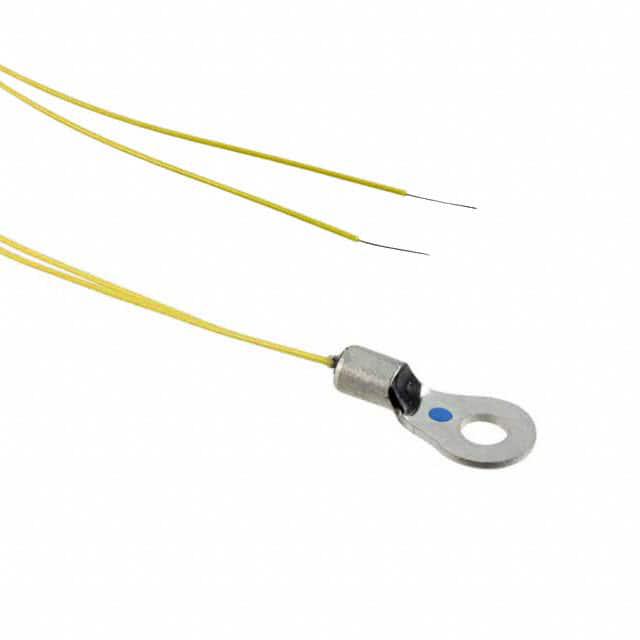

VISHAY INTERTECHNOLOGY NTC热敏电阻 NTCALUG02A103F161

NTCALUG02A103F161概述

    Vishay NTCALUG02A系列NTC热敏电阻的技术手册解析

    产品简介


    NTC热敏电阻是一种用于精确表面温度感应和控制的电子元器件。本系列产品(NTCALUG02A系列)具备镍导体和低轮廓闭合环舌的设计,从而实现较低的热梯度。此外,它们通过了AEC-Q200认证(等级1),并获得了UL分类证书,适用于广泛的应用领域,如计算机设备、电力电子、消费电器、工业设备及汽车设备。

    技术参数


    - 电阻值:在25°C时,电阻范围为4.7K至100K欧姆。
    - 电阻容差:在25°C时,电阻容差可选择±1%、±2%或±3%。
    - B25/85值:范围在3435到4190 K之间。
    - B25/85值容差:容差范围±0.5%、±1.0%或±1.5%。
    - 工作温度范围:零功率条件下,温度范围为-55°C至+125°C。
    - 热时间常数:约5秒。
    - 耗散系数:10 mW/K。
    - 热梯度:小于0.05 K/K。
    - 最小绝缘耐压:1500 VAC。
    - 重量:约1.0克。
    - 机械尺寸:参见详细图纸。

    产品特点和优势


    - 低热梯度:由于采用镍导体和低轮廓设计,实现了较低的热梯度。
    - AEC-Q200认证:确保产品质量符合汽车电子标准。
    - UL分类证书:产品通过了严格的美国安全测试。
    - 安装简便:支持螺丝固定安装方式,方便在金属表面上安装。

    应用案例和使用建议


    - 计算机设备:例如服务器冷却系统,用于监测和控制散热片温度。
    - 电力电子:如变频器、电机控制器,确保电子组件在适宜温度范围内运行。
    - 消费电器:家用空调、冰箱等,用于精确温度控制。
    - 工业设备:工业自动化设备中的温度监控系统。
    - 汽车设备:发动机冷却系统中的温度传感器。
    使用建议:
    - 在安装时确保热敏电阻不直接接触液体,以避免损坏。
    - 对于特殊需求,可以定制电缆长度、截面、螺丝尺寸等。

    兼容性和支持


    - 兼容性:该产品适合用于多种设备,与各种电子控制系统兼容。
    - 支持:制造商提供技术咨询和支持,可通过指定的电子邮件地址联系。

    常见问题与解决方案


    - Q: 如何正确安装该热敏电阻?
    - A: 使用螺丝固定,确保热敏电阻紧密贴合被测物体表面。
    - Q: 热敏电阻的工作温度范围是多少?
    - A: 零功率条件下,温度范围为-55°C至+125°C。
    - Q: 热时间常数是多少?
    - A: 约5秒。

    总结和推荐


    总体而言,NTCALUG02A系列热敏电阻具有优良的性能和广泛的适用性,特别适合需要高精度温度检测的应用。由于其低热梯度、高精度和AEC-Q200认证,非常适合汽车、工业和其他对温度敏感的应用领域。我们强烈推荐此系列产品用于各类温度监测和控制需求。

NTCALUG02A103F161参数

参数
25℃时的电阻值 10KΩ
精度 ±1%
额定功率 100mW
B25/85 3984K
B25/100 -
B25/75 -
B值容差 ±0.5%
B0/50 -
B25/50 -
长*宽*高 160mm(长度)*16.8mm(宽度)
安装方式 自由悬挂
应用等级 汽车级
零件状态 在售
包装方式 散装

NTCALUG02A103F161厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NTCALUG02A103F161数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY NTC热敏电阻 VISHAY INTERTECHNOLOGY NTCALUG02A103F161 NTCALUG02A103F161数据手册

NTCALUG02A103F161封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.2652
10+ ¥ 11.552
100+ ¥ 11.3457
500+ ¥ 11.1394
1000+ ¥ 11.1394
2000+ ¥ 11.1394
4000+ ¥ 11.1394
库存: 183
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 15.26
