RNC60H1004FSB14

产品分类: 通孔电阻
产品描述: 1MΩ ±1% 250mW ±50ppm/℃ 插件,D2.5XL7.1MM 通孔安装 7.11mm(长度)
供应商型号: TS-RNC60H1004FSB14
供应商: 海外现货
标准整包数: 100

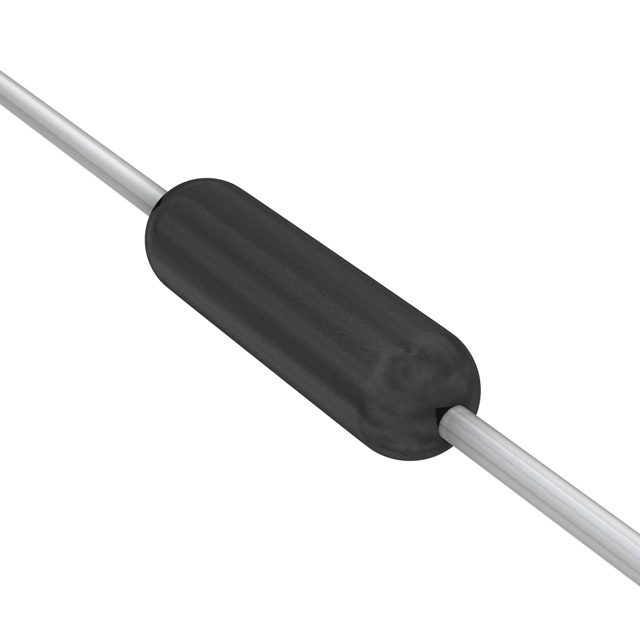

VISHAY INTERTECHNOLOGY 通孔电阻 RNC60H1004FSB14

RNC60H1004FSB14概述

    Vishay Dale ERC系列金属膜电阻器技术手册

    产品简介


    Vishay Dale的ERC系列金属膜电阻器属于高可靠性、精密型电阻器,适用于军事和工业应用。该系列包括RNC50、RNC55、RNC60、RNC65等型号,具有低噪声、高稳定性等特点,符合MIL-PRF-55182标准。这些电阻器广泛应用于航空航天、军工、通信设备及医疗仪器等领域。

    技术参数


    - 额定功率:在70°C时,额定功率为0.10W至0.75W;在125°C时,额定功率范围在0.05W至0.50W之间。
    - 工作电压:最大工作电压范围在200V至300V之间。
    - 温度系数:精确度分别为±25ppm/°C(J特性)、±50ppm/°C(H特性)和±100ppm/°C(K特性)。
    - 电阻范围:10Ω至3.01MΩ。
    - 耐压强度:交流耐压在450V至900V之间。
    - 绝缘电阻:干燥状态下≥10^11Ω,湿度测试后≥10^9Ω。
    - 温度范围:-65°C至+175°C。
    - 终端强度:RNC50至RNC65的终端强度为2lb,RNC70为4.5lb。

    产品特点和优势


    - 高可靠性:满足MIL-PRF-55182标准要求。
    - 低噪声:噪声水平低于-40dB。
    - 高精度:精度等级可达±0.1%。
    - 优良的温度系数控制:温度系数控制精准,保证电阻器在各种环境下的稳定性能。
    - 环氧涂层:提供出色的防潮保护。
    - 可焊性和可焊接性:RNC产品的标准引线可焊且可焊接。
    - 完全可追溯性:材料和工艺的完全可追溯性。
    - 丰富的库存:在分销商和工厂有广泛的库存。

    应用案例和使用建议


    - 应用案例:广泛应用于军用通信设备、航空航天、工业自动化控制系统、医疗器械等领域。
    - 使用建议:由于其高精度和稳定性,建议在高可靠性要求的应用场合下使用。在选择具体型号时,需根据实际工作环境和所需的精度进行匹配。

    兼容性和支持


    - 兼容性:与Vishay Angstrohm的HDN系列电阻器兼容,适用于MIL-PRF-55182标准E和C特性的产品。
    - 支持:Vishay Dale提供详细的文档和技术支持,包括定期的质量测试报告和月度接受测试结果。

    常见问题与解决方案


    1. 问题:工作电压超出额定值。
    - 解决方法:确保在额定电压范围内使用,并定期检查实际工作电压。

    2. 问题:长期工作导致性能下降。
    - 解决方法:按照推荐的负载寿命曲线进行定期维护和检测,确保长期运行的可靠性。
    3. 问题:温度波动引起性能不稳定。
    - 解决方法:尽量保持工作环境温度在规定的范围内,必要时采取散热措施。

    总结和推荐


    Vishay Dale的ERC系列金属膜电阻器以其高可靠性、低噪声和高精度的特点,在军事和工业应用中表现出色。适合对稳定性要求较高的应用场景。尽管价格可能略高于普通电阻器,但其卓越的性能和可靠性使其成为高端应用的理想选择。因此,强烈推荐在需要高性能和高可靠性的场合使用这款产品。

RNC60H1004FSB14参数

参数
电阻值 1MΩ
精度 ±1%
额定功率 250mW
温度系数 ±50ppm/℃
长*宽*高 7.11mm(长度)
通用封装 插件,D2.5XL7.1MM
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装

RNC60H1004FSB14厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RNC60H1004FSB14数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY RNC60H1004FSB14 RNC60H1004FSB14数据手册

RNC60H1004FSB14封装设计

查看详情并下载
Symbol
Footprint
3D Model
