首页  >  产品百科  >  PCAN0805E75R0BST5

PCAN0805E75R0BST5

产品分类: 贴片电阻
产品描述: 75Ω ±0.1% 1W ±25ppm/℃ 0805 贴片安装 2.03mm*1.27mm*460μm
供应商型号: 71-PCAN0805E75R0BST5
供应商: Mouser
标准整包数: 1

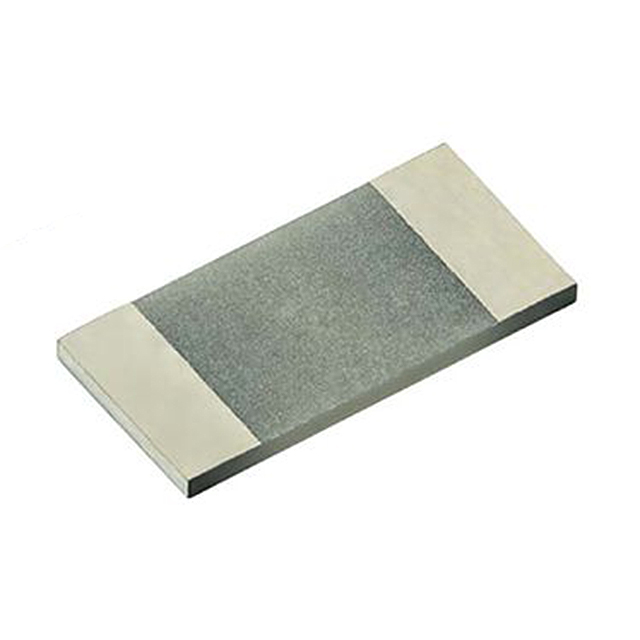

VISHAY INTERTECHNOLOGY 贴片电阻 PCAN0805E75R0BST5

PCAN0805E75R0BST5概述

    高性能铝氮化物包裹表面贴装薄膜电阻:PCAN系列

    产品简介


    PCAN系列电阻是由威世·戴尔(Vishay Dale)公司生产的高功率薄膜芯片电阻器。它们采用铝氮化物陶瓷基板设计,具有较大的背端子,以减少顶面电阻层与用户电路组装焊点之间的热阻。该系列电阻在电源供应、功率切换及制动系统等领域有着广泛应用,能够提供卓越的稳定性和可靠性。

    技术参数


    - 封装尺寸:0603, 0805, 1206, 2512
    - 额定功率:0.5 W 至 6.0 W(具体取决于安装方式)
    - 电阻范围:2Ω 至 30.1 kΩ
    - 容差:±0.1%、±0.25%、±0.5%、±1.0%、±2.0% 和 ±5.0%
    - 温度系数(TCR):±25 ppm/°C
    - 阻燃等级:UL 94 V-0
    - 工作电压:75 V 至 100 V
    - 工作温度范围:-55°C 至 +155°C
    - 存储温度范围:-55°C 至 +155°C
    - 噪声水平:<-30 dB

    产品特点和优势


    1. 高导热性铝氮化物基板:显著提高了散热效率。
    2. 大范围的电阻值:涵盖了从2Ω到30.1 kΩ的需求。
    3. 高精度:提供低至±0.1%的容差。
    4. 良好的热稳定性:温度系数低至±25 ppm/°C。
    5. 阻燃材料:符合UL 94 V-0标准,确保安全性。

    应用案例和使用建议


    应用案例:
    - 在一个电源供应系统中,PCAN系列电阻被用于调节电流,确保系统的稳定性。
    - 在汽车制动系统中,这些电阻可以有效地控制电流,保证系统的安全运行。
    使用建议:
    - 确保正确的安装方式,因为实际的功率处理能力取决于用户的安装过程。
    - 选择合适的封装尺寸,以满足不同的功率需求。

    兼容性和支持


    PCAN系列电阻可与多种电路和系统兼容。Vishay提供了详细的技术文档和支持,确保用户能够在应用过程中获得必要的帮助。

    常见问题与解决方案


    1. 问题:在高温环境下,电阻值会发生漂移
    - 解决方案:确保电阻在额定工作温度范围内使用,并且采取适当的散热措施。
    2. 问题:长时间负载导致的过热
    - 解决方案:在实际应用中进行适当的设计,如增加散热器,以防止过热现象。

    总结和推荐


    PCAN系列电阻凭借其高功率密度、高精度和良好的热稳定性,在许多高要求的应用场景中表现出色。无论是在工业电源还是汽车制动系统中,这些电阻都能发挥重要作用。因此,强烈推荐使用PCAN系列电阻来提升系统的稳定性和可靠性。

PCAN0805E75R0BST5参数

参数
电阻值 75Ω
精度 ±0.1%
额定功率 1W
温度系数 ±25ppm/℃
长*宽*高 2.03mm*1.27mm*460μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PCAN0805E75R0BST5厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PCAN0805E75R0BST5数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY PCAN0805E75R0BST5 PCAN0805E75R0BST5数据手册

PCAN0805E75R0BST5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.208 ¥ 18.6576
10+ $ 1.5295 ¥ 12.9243
50+ $ 1.111 ¥ 9.388
100+ $ 1.0012 ¥ 8.4598
500+ $ 0.972 ¥ 8.2134
库存: 800
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 18.65
直接购买
加入购物车
