首页  >  产品百科  >  NTHS0603N17N2003JE

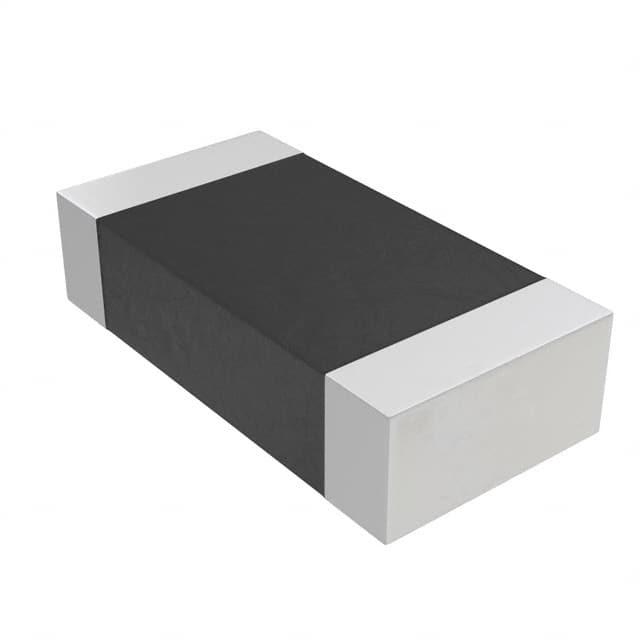

NTHS0603N17N2003JE

产品分类: NTC热敏电阻
产品描述: 200KΩ ±5% 125mW ±3% 4247K 0603 贴片安装 1.6mm*800μm*1mm
供应商型号: 2494645
供应商: 海外现货
标准整包数: 5
VISHAY INTERTECHNOLOGY NTC热敏电阻 NTHS0603N17N2003JE

NTHS0603N17N2003JE概述

    NTHS 系列 NTC 热敏电阻:技术手册解读
    Vishay Dale 的 NTHS 系列 NTC(负温度系数)热敏电阻是适用于多种工业、电信和消费应用的理想选择。本文档将详细介绍这一系列热敏电阻的技术参数、产品特点、应用案例、兼容性以及常见问题的解决方案。

    1. 产品简介


    NTHS 系列热敏电阻包括0402、0603、0805和1206尺寸的表面贴装(SMD)芯片。这些热敏电阻具有独特的特性,能够满足不同应用需求,例如电池充电器、电源供应器、办公设备、液晶显示屏补偿以及车载娱乐系统等。

    2. 技术参数


    NTHS 系列热敏电阻的主要技术参数如下表所示:
    | 参数名称 | 单位 | 值 |
    |
    | 25°C时电阻值 | Ω | 4.7K 至 350K |
    | R25值容差 | % | ±1, ±2, ±3, ±5, ±10 |
    | B25/75值 | K | 3477 至 4064 |
    | B25/85值 | K | 3486 至 4073 |
    | 操作温度范围(零功率下) | °C | -40 至 +125(+150) |
    | 最大耗散功率(25°C) | mW | 80 至 280 |
    | 散热因子 | mW/K | 2.0 至 4.0 |
    | 热时间常数 | s | 5 至 13 |
    这些参数表明 NTHS 系列热敏电阻具备出色的稳定性和可靠性,能够在广泛的温度范围内工作。

    3. 产品特点和优势


    - 广泛的电阻值范围:提供标准尺寸内不同电阻值的选择,适合各种应用需求。
    - 镍屏障端子:100%锡端子有助于提高可靠性。
    - 高密度单片结构及玻璃涂层:增强机械强度和耐温性。
    - AEC-Q200认证:部分型号(如NTHS1206曲线1)通过了汽车电子委员会的质量标准认证。

    4. 应用案例和使用建议


    - 电池充电器:可以用于检测电池温度,确保充电安全。
    - 电源供应器:监测内部温度,保证设备正常运行。
    - 办公设备:如打印机,用于温度控制以防止过热。
    使用建议:
    - 在极端温度环境中使用时,应考虑额外的散热措施。
    - 在高湿度环境下,需确保良好的封装以防止水分侵蚀。

    5. 兼容性和支持


    NTHS 系列热敏电阻与大多数标准SMT工艺兼容,可方便地集成到现有电路中。Vishay 提供技术支持和设计工具,帮助用户进行产品选型和计算。具体访问链接:
    - 完整曲线计算:www.vishay.com/thermistors/ntc-curve-list/

    6. 常见问题与解决方案


    - Q: 如何确定合适的电阻值?
    A: 参考特定应用场景所需的温度范围,选择适当的B值范围。
    - Q: 如何提高热敏电阻的可靠性?
    A: 保持良好的散热条件,避免高温环境下的长时间工作。

    7. 总结和推荐


    总体来看,NTHS 系列热敏电阻凭借其广泛的电阻值范围、优良的耐温性和可靠的性能,在工业和消费电子领域表现出色。如果您正在寻找高性能且稳定的热敏电阻,NTHS 系列是一个值得推荐的选择。
    本篇技术手册解读全面涵盖了NTHS系列热敏电阻的核心技术和应用要点,希望对您的产品选型和应用设计有所帮助。

NTHS0603N17N2003JE参数

参数
25℃时的电阻值 200KΩ
精度 ±5%
额定功率 125mW
B0/50 -
B25/75 4247K
B25/100 -
B25/50 -
B25/85 -
B值容差 ±3%
长*宽*高 1.6mm*800μm*1mm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NTHS0603N17N2003JE厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NTHS0603N17N2003JE数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY NTC热敏电阻 VISHAY INTERTECHNOLOGY NTHS0603N17N2003JE NTHS0603N17N2003JE数据手册

NTHS0603N17N2003JE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 27.8672
50+ ¥ 27.3696
250+ ¥ 26.872
500+ ¥ 26.872
1000+ ¥ 26.872
库存: 1885
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 139.33
