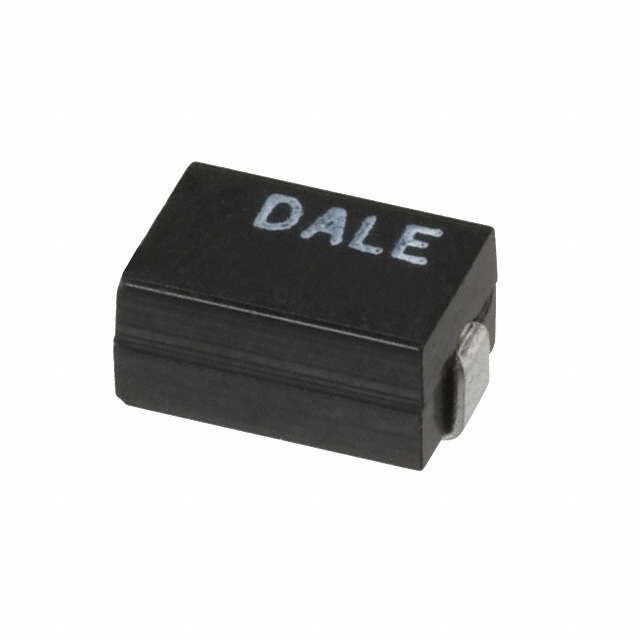

WSC01/24R990FEA

产品分类: 其它固定电阻
产品描述: ±1% ±50ppm/℃ 4.99Ω 500mW 2012 导线安装 5.08mm*3.18mm*2.82mm
供应商型号: TS-WSC01/24R990FEA
供应商: 海外现货
标准整包数: 2000
VISHAY INTERTECHNOLOGY 其它固定电阻 WSC01/24R990FEA

WSC01/24R990FEA概述

    电子元器件产品技术手册:Vishay Dale Wirewound Resistors, Precision Power, Surface Mount

    1. 产品简介


    Vishay Dale Wirewound Resistors(绕线电阻)是一款精密功率表面贴装型电阻器,适用于多种应用领域,如工业自动化、通信设备、医疗仪器和汽车电子系统。这些电阻器以其优异的稳定性、高功率额定值和卓越的浪涌能力而著称。

    2. 技术参数


    以下是根据技术手册提取的产品规格和性能参数:
    | 参数 | 单位 | WSC01/2 | WSC2515 | WSC0002 | WSC4527, WSC6927 |
    |
    | 尺寸 0.200 x 0.096 in | 0.250 x 0.110 in | 0.455 x 0.167 in | 0.455 x 0.167 in |
    | 额定功率 | W | 0.5 | 1 | 2 | 2, 3 |
    | 电阻范围 | Ω | 0.1 to 4.99 | 0.1 to 2.5K | 0.1 to 4.92K | 0.1 to 8K |
    | 温度系数 | ppm/°C | ±50, ±90, ±20 | ±50, ±90, ±20 | ±20, ±50, ±90, ±150 | ±20, ±50, ±90, ±150 |
    | 耐压 | VAC | >500 | >500 | >500 | >500 |
    | 绝缘电阻 | Ω | >109 | >109 | >109 | >109 |
    | 工作温度范围 | °C | -65 to +175 | -65 to +275 | -65 to +275 | -65 to +275 |

    3. 产品特点和优势


    Vishay Dale Wirewound Resistors具备以下独特功能和优势:
    - 全焊接结构:提高产品的机械强度和可靠性。
    - 模塑封装:提供优秀的环境适应性。
    - 环绕式端子:方便焊接安装。
    - 出色的环境稳定性:可在不同环境条件下保持稳定性能。
    - 高功率额定值:最大可达3W。
    - 优越的浪涌能力:能够承受高电压冲击。
    - 非感性设计:采用Ayrton-Perry绕法(WSN型号)。
    - AEC-Q200认证:符合汽车应用标准。
    - 材料分类说明:提供合规性定义。

    4. 应用案例和使用建议


    这些电阻器广泛应用于需要高精度、高可靠性的场合,如电源转换器、电机驱动器、工业控制设备等。对于需要高功率和稳定性要求的应用,例如电动汽车逆变器,Vishay Dale Wirewound Resistors是一个理想的选择。
    使用建议:
    - 在高温环境下使用时,确保环境温度不超过产品规定的最高温度限制。
    - 安装时遵循推荐的焊接温度曲线,以确保良好的焊点质量。
    - 对于大电流应用,考虑热管理措施,以防止过热。

    5. 兼容性和支持


    这些电阻器与其他标准表面贴装技术兼容,可以轻松集成到现有电路板设计中。Vishay提供了详细的配套文档和技术支持,帮助用户更好地了解产品的特性和应用方法。

    6. 常见问题与解决方案


    - 问题:电阻器在高温环境下表现不佳。
    - 解决方案:检查实际环境温度是否超过产品规范的范围,并采取适当的散热措施。

    - 问题:焊接过程中出现质量问题。
    - 解决方案:确保焊接工艺符合推荐的温度曲线,并使用适当的焊接工具和材料。

    7. 总结和推荐


    总体来说,Vishay Dale Wirewound Resistors是市场上一款非常优秀的产品,尤其适用于需要高精度、高可靠性和大功率的应用场合。其独特的技术和性能优势使其在市场上具有很强的竞争力。我们强烈推荐使用这款产品,特别是在那些对稳定性要求极高的应用中。
    通过本文的技术手册内容,用户可以全面了解产品的性能特点及其适用范围,从而做出明智的选择。希望这篇技术手册能够为您的设计和应用带来帮助。

WSC01/24R990FEA参数

参数
额定功率 500mW
电阻个数 -
引脚数量 -
电阻值 4.99Ω
温度系数 ±50ppm/℃
精度 ±1%
长*宽*高 5.08mm*3.18mm*2.82mm
通用封装 2012
安装方式 导线安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSC01/24R990FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSC01/24R990FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSC01/24R990FEA WSC01/24R990FEA数据手册

WSC01/24R990FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.7857 ¥ 6.6783
4000+ $ 0.7055 ¥ 5.9968
6000+ $ 0.6635 ¥ 5.6396
10000+ $ 0.6361 ¥ 5.407
14000+ $ 0.6202 ¥ 5.2714
库存: 6000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 13356.6
