PR03000203003JAC00

产品分类: 通孔电阻
产品描述: 300KΩ ±5% 3W ±250ppm/℃ 插件 通孔安装 16.7mm(长度)
供应商型号: 4165103
供应商: 海外现货
标准整包数: 500

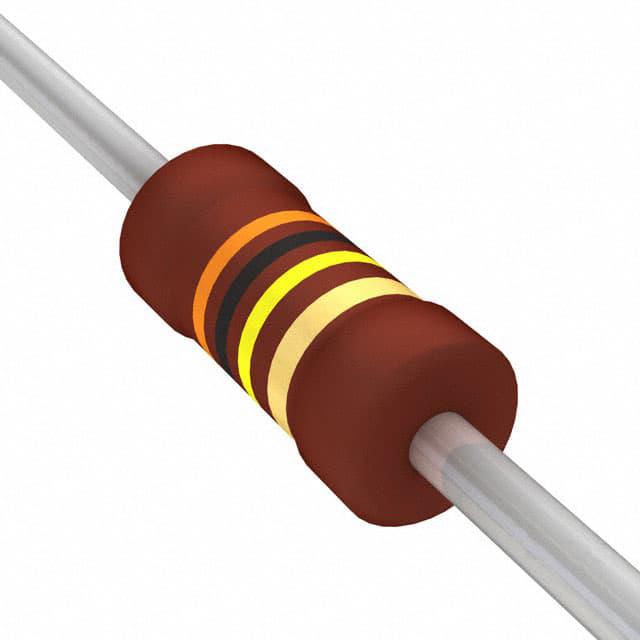

VISHAY INTERTECHNOLOGY 通孔电阻 PR03000203003JAC00

PR03000203003JAC00概述

    # Vishay BCcomponents Power Metal Film Leaded Resistors

    产品简介


    Vishay BCcomponents推出的Power Metal Film Leaded Resistors(金属膜引脚式电阻)是适用于各种功率应用的高性能电阻器。这些电阻器采用均匀分布的金属合金薄膜沉积在高级陶瓷基体上,并经过精确加工和涂层处理,以确保在高精度和稳定性方面的卓越表现。产品广泛应用于通用功率应用、汽车电子和照明系统中。
    主要特点:
    - 小型封装提供高功率密度(从0.22Ω到1MΩ,功率等级覆盖1W至3W)。
    - 符合IEC 60115-1规定的主动和被动阻燃要求。
    - 可选±1%或±5%的容差范围,适合多种精密和常规应用。
    应用领域:
    - 汽车电子模块、电机控制电路
    - 照明控制系统及负载管理
    - 工业和消费类电子设备的电源管理和信号调节

    技术参数


    以下为产品系列的主要技术指标:
    | 参数 | PR01 | PR02 | PR03 |
    ||
    | 尺寸(DIN) | 0207 | 0411 | 0617 |
    | 阻值范围 | 0.22Ω–1MΩ | 0.33Ω–1MΩ | 0.68Ω–1MΩ |
    | 阻值容差 | ±1%, ±5% | ±1%, ±5% | ±1%, ±5% |
    | 温度系数(TCR) | ±250ppm/K | ±250ppm/K | ±250ppm/K |
    | 额定功率(P70) | 1W | 2W | 3W |
    | 最高工作电压 | 350V AC/DC | 500V AC/DC | 750V AC/DC |
    | 热阻(Rth) | 135K/W | 75K/W | 60K/W |

    产品特点和优势


    1. 小型化设计:在紧凑尺寸内实现较高的功率处理能力,例如0207型号可在仅1W的功率下提供高达1MΩ的阻值。
    2. 耐高温性能:额定功率下可承受高达250°C的局部温升,符合IEC 60115-1标准的阻燃设计。
    3. 卓越稳定性:经过严格测试,具有优异的老化性能,在长时间工作条件下依然保持高精度和一致性。
    4. 适用范围广:支持汽车级认证(AEC-Q200),特别适合高可靠性需求场景。

    应用案例和使用建议


    应用案例:
    - 汽车尾灯模块:利用PR01的1W功率和稳定特性,确保恶劣环境下的长期可靠运行。
    - 工业照明镇流器:PR03的高功率处理能力和高电压耐受特性,用于大电流开关电路中。
    使用建议:
    1. 在设计时需注意散热路径,避免过高的环境温度对性能的影响。
    2. 针对高频脉冲应用,选择适当的封装类型并结合良好的热管理策略。
    3. 考虑焊接点温度上升情况,可选用更高导热性的基板材料。

    兼容性和支持


    - 兼容性:Power Metal Film电阻器可与主流电路板设计兼容,并支持波峰焊或浸焊工艺。
    - 支持服务:Vishay提供详尽的技术文档和技术支持,包括设计工具、样品供应和工程咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻值偏移超过预期 | 检查热管理和焊接工艺;降低周围环境温度 |
    | 脉冲电压超出规定值 | 减少脉宽,增加冷却时间 |
    | 热失效导致元件寿命缩短 | 改善散热措施,增大额定功率利用率 |

    总结和推荐


    综合评估:
    Power Metal Film Leaded Resistors展现了卓越的功率密度、稳定性和温度适应能力,特别适用于高精度和高可靠性的工业和汽车应用。其紧凑设计和多样化规格使其成为市场上极具竞争力的产品之一。
    推荐结论:
    我们强烈推荐这些电阻器作为需要高可靠性、高功率密度和优良温度特性的应用的理想选择。对于设计工程师而言,其简单易用的设计和广泛的应用场景使其成为不可或缺的关键组件。

    如需更多技术细节和支持服务,请联系Vishay官方技术支持团队:[filmresistorsleaded@vishay.com](mailto:filmresistorsleaded@vishay.com)

PR03000203003JAC00参数

参数
电阻值 300KΩ
精度 ±5%
额定功率 3W
温度系数 ±250ppm/℃
长*宽*高 16.7mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,卷带包装

PR03000203003JAC00厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR03000203003JAC00数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR03000203003JAC00 PR03000203003JAC00数据手册

PR03000203003JAC00封装设计

查看详情并下载
Symbol
Footprint
3D Model
