RN55D2261FB14

产品分类: 通孔电阻

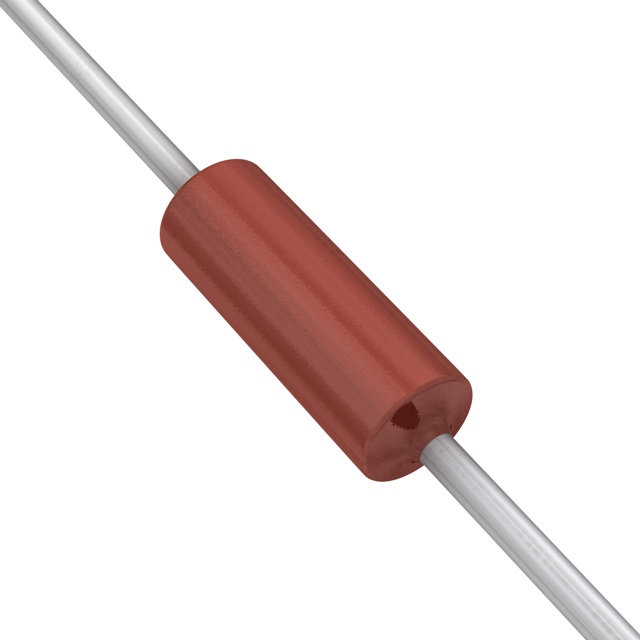

产品描述: 2.26KΩ ±1% 125mW ±100ppm/℃ 通孔安装 6.1mm(长度)
供应商型号: 71-RN55D-F-2.26K
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 通孔电阻 RN55D2261FB14

RN55D2261FB14概述

    # Vishay Dale CMF系列金属膜电阻技术手册

    产品简介


    Vishay Dale的CMF系列金属膜电阻是一款高精度、军用级电子元件,广泛应用于军工、航空航天、通信、工业自动化等领域。该系列产品以卓越的稳定性、高可靠性和严格的军规标准著称,能够承受极端的工作条件。其产品类型分为RN和RL系列,分别满足MIL-R-10509和MIL-PRF-22684规范,提供了广泛的阻值范围和功率等级选择。
    主要功能
    - 非常低的噪声水平(-40 dB)
    - 极低电压系数(5 ppm/V)
    - 受控的温度系数
    - 符合环保要求的阻燃环氧涂层
    - 替代军规型号的商用版本可提供更高功率
    应用领域
    - 军事装备
    - 航空航天系统
    - 工业控制设备
    - 通信基础设施
    - 测试与测量仪器

    技术参数


    以下是CMF系列金属膜电阻的主要技术规格:
    | 参数名称 | 单位 | 条件 | 数值 |
    ||
    | 最大工作电压 | V | 详见表格 | 100 至 300 |
    | 额定功率(70°C) | W | 视具体型号而定 | 0.05 至 0.75 |
    | 额定功率(125°C) | W | 视具体型号而定 | 0.1 至 0.5 |
    | 阻值范围 | Ω | 根据温度系数不同 | 10 至 2.49 MΩ |
    | 温度系数 | ppm/°C | ±25, ±50, ±100, ±200 | 根据型号选择 |
    | 绝缘电阻 | Ω | 干燥环境≥10¹⁰;潮湿环境≥10⁸ | ≥10¹⁰ |
    | 最大工作温度范围 | °C | -65 至 +175

    产品特点和优势


    1. 卓越的性能:非常低的电压系数(5 ppm/V)和噪声水平(-40 dB),确保在高精度应用中表现优异。
    2. 严格的军规认证:通过MIL-R-10509和MIL-PRF-22684标准,适应极端环境下的工作需求。
    3. 环保设计:采用阻燃环氧涂层,具备出色的防潮性能,延长使用寿命。
    4. 灵活性:提供多种阻值范围和温度系数选项,满足不同的应用场景需求。
    5. 可靠性:经过严格的热冲击、振动、湿热等测试,确保长期稳定运行。

    应用案例和使用建议


    应用案例
    - 军事雷达系统:用于信号处理电路中的精密电阻,保障雷达系统的精确性和稳定性。
    - 航空航天导航设备:在导航系统中作为参考基准,满足严苛的温度和振动要求。
    - 工业控制系统:适用于工厂自动化设备中的精密测量和控制回路。
    使用建议
    1. 在高温环境中使用时,需根据额定功率曲线进行适当的降额设计,以避免过热损坏。
    2. 对于高精度应用,建议选择较低温度系数(如±25 ppm/°C)的产品。
    3. 安装时注意保持良好的散热条件,特别是在高功率负载下。

    兼容性和支持


    CMF系列电阻与多种军规接口兼容,适用于标准化电路设计。此外,Vishay Dale提供全面的技术支持和售后服务,包括样品申请、定制化服务和技术咨询。

    常见问题与解决方案


    1. 问题:为什么电阻在高湿度环境下出现阻值偏移?
    - 解决方法:检查安装环境湿度,必要时加装防潮措施或选择耐湿型产品。
    2. 问题:如何判断电阻是否过载?
    - 解决方法:定期监测电阻温度变化,避免长时间超负荷工作。
    3. 问题:更换型号时,如何确认新旧型号的兼容性?
    - 解决方法:查阅新版技术手册,确认新的规格参数与原型号一致。

    总结和推荐


    产品优点
    - 严格遵循军规标准,适应恶劣环境。
    - 卓越的电气性能和长寿命。
    - 灵活多样的规格选择。
    推荐意见
    Vishay Dale CMF系列金属膜电阻凭借其高精度、高可靠性及广泛的适用性,是军事、航空航天和高端工业应用的理想选择。强烈推荐用于对精度和稳定性要求极高的场合。如果您正在寻找一款兼顾高性能和军规品质的电阻,CMF系列将是您的最佳选择!

RN55D2261FB14参数

参数
电阻值 2.26KΩ
精度 ±1%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 6.1mm(长度)
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装

RN55D2261FB14厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RN55D2261FB14数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY RN55D2261FB14 RN55D2261FB14数据手册

RN55D2261FB14封装设计

查看详情并下载
Symbol
Footprint
3D Model
