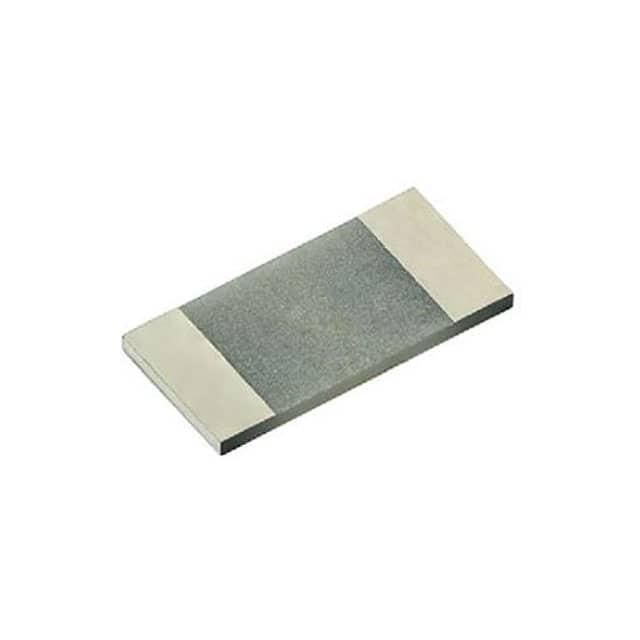

PCNM1206E10R0BST5

产品分类: 贴片电阻
产品描述: 10Ω ±0.1% 2W ±25ppm/℃ 1206 贴片安装 3.2mm*1.6mm*460μm
供应商型号: 71-PCNM1206E10R0BST5
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电阻 PCNM1206E10R0BST5

PCNM1206E10R0BST5概述

    Vishay Dale PCNM 系列芯片电阻器技术手册

    1. 产品简介


    Vishay Dale PCNM 系列芯片电阻器是专门设计用于高功率应用的铝氮化物陶瓷基板上的超薄膜精密非磁性表面贴装电阻器。这些电阻器的主要特点是具有出色的热传导性能和较高的功率等级,适用于电源供应、功率转换和制动系统等领域。

    2. 技术参数


    - 基板材料:高导热率的铝氮化物
    - 额定功率:高达6.0 W
    - 阻值范围:2Ω 至 30.1 kΩ
    - 阻值公差:±0.1%
    - 温度系数(TCR):±25 ppm/°C
    - 燃烧等级:UL 94 V-0级
    - 工作电压范围:75 V 至 200 V
    - 存储温度范围:-55°C 至 +155°C
    - 包装尺寸:1206 和 2512 尺寸
    - 额定功率:1206尺寸为2000 mW,2512尺寸为6000 mW

    3. 产品特点和优势


    - 高热传导性:铝氮化物基板可显著降低热阻,提高散热效率。
    - 高精度:阻值公差低至±0.1%,确保高精度和稳定性。
    - 低温系数:TCR低至±25 ppm/°C,提高了温度变化下的稳定性。
    - 可靠性:UL 94 V-0级阻燃材料,提供良好的安全性能。

    4. 应用案例和使用建议


    应用案例:
    - 电源供应:通过高效的散热设计,保证长期稳定运行。
    - 功率转换:利用低TCR特性,减小温度变化对输出的影响。
    - 制动系统:通过高精度和低噪声特性,提供可靠的制动信号。
    使用建议:
    - 确保正确安装,以最大化热传导效率。
    - 针对不同的应用环境,选择合适的封装尺寸以满足功率需求。
    - 定期检查安装点的温度,避免过热。

    5. 兼容性和支持


    兼容性:
    - 可与其他标准表面贴装设备兼容。
    - 支持锡铅焊料和无铅焊料两种焊接方式。
    支持和服务:
    - Vishay提供详细的安装指导和技术支持。
    - 产品质量可靠,提供长期的技术保障。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中出现短路 | 检查引脚接触是否良好,确认没有短路现象。 |
    | 温度过高导致性能下降 | 确保正确的散热设计和安装方法。 |
    | 阻值漂移 | 检查是否有物理损伤或焊接不良。 |

    7. 总结和推荐


    综合评估:
    - Vishay Dale PCNM系列芯片电阻器凭借其高热传导性、高精度和可靠性,在多种高功率应用中表现出色。
    - 特别适合需要高效散热和高精度的应用场合。
    推荐:
    - 推荐在高功率应用中使用Vishay Dale PCNM系列芯片电阻器。其优异的性能和可靠性将大大提升系统的整体性能。

PCNM1206E10R0BST5参数

参数
电阻值 10Ω
精度 ±0.1%
额定功率 2W
温度系数 ±25ppm/℃
长*宽*高 3.2mm*1.6mm*460μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
