WSR5R0200FEA

产品分类: 贴片电阻

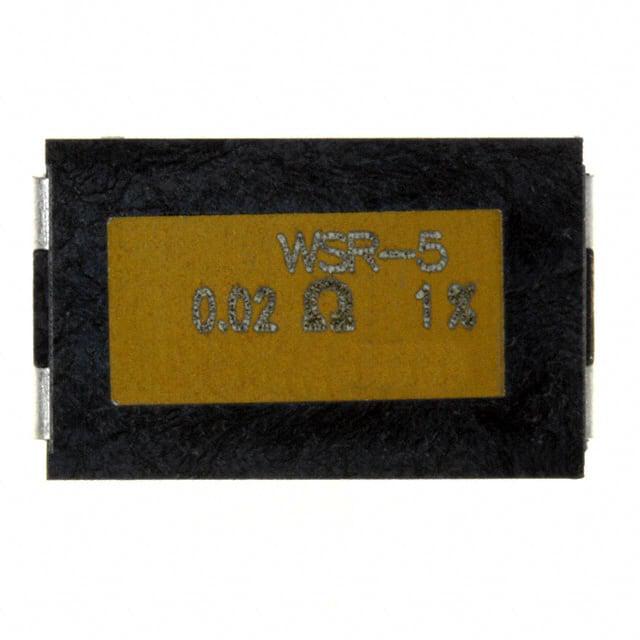

产品描述: 20mΩ ±1% 5W ±75ppm/℃ 4527 贴片安装 11.56mm*6.98mm*2.54mm
供应商型号: 14M-WSR5R0200FEA
供应商: 云汉优选
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电阻 WSR5R0200FEA

WSR5R0200FEA概述

    Vishay Dale Power Metal Strip® Resistors: WSR Series

    1. 产品简介


    Vishay Dale公司的Power Metal Strip®系列电阻器以其低阻值(最低可达0.001Ω)和高可靠性而著称,适用于表面贴装技术(SMT)。这些电阻器专为电流检测、电压分压和脉冲应用而设计,广泛应用于工业控制、通信设备、汽车电子等领域。

    2. 技术参数


    - 型号及尺寸:WSR2(4527),WSR3(4527)
    - 额定功率:WSR2为2.0W,WSR3为3.0W(注释:WSR3需要1050平方密尔的电路迹线连接到推荐焊盘)
    - 电阻值范围:WSR2和WSR3均支持0.005Ω至1.0Ω
    - 精度:±0.5%(D),±1.0%(F),±5.0%(J)
    - 工作温度范围:-65°C至+275°C
    - 热系数(TCR):<20 ppm/°C(对于温度范围从-55°C到150°C)
    - 封装:EB(无铅)和TB(锡铅)

    3. 产品特点和优势


    - 高稳定性:采用所有焊接结构,提供极低的电阻值,TCR低于20 ppm/°C,特别适合于高硫环境。
    - 高性能:超低电感(0.5 nH到5 nH),优越的频率响应至50 MHz,低热电动势(< 3 μV/°C)。
    - 认证:通过AEC-Q200认证,确保在汽车应用中的可靠性。
    - 制造工艺:独特的加工技术使产品具有优异的性能,如硫化抗性不受高硫环境影响。

    4. 应用案例和使用建议


    这些电阻器可广泛用于电流检测、电压分压和脉冲应用。例如,在汽车电子系统中,可以用于电池监测和保护。对于使用建议,需要确保焊盘的面积满足规范要求(WSR3需要至少1050平方密尔的焊盘连接面积),并遵循标准的回流焊曲线进行焊接。

    5. 兼容性和支持


    - 兼容性:与其他标准的表面贴装技术兼容,适合自动化生产流程。
    - 支持:Vishay提供全面的技术文档和在线工具,包括设计支持工具和计算软件,以帮助客户选择和应用合适的电阻器。

    6. 常见问题与解决方案


    - 问题:电阻器在高温环境下性能不稳定。
    - 解决方案:选择符合高温要求的型号,并遵循制造商的建议进行安装和使用。
    - 问题:在焊接过程中出现空洞。
    - 解决方案:确保焊料的温度和时间符合制造商的规定。

    7. 总结和推荐


    Vishay Dale的Power Metal Strip®电阻器WSR系列是目前市场上性能最稳定且可靠的低阻值电阻之一。其出色的耐温性能、高精度和长寿命使其成为工业和汽车电子应用的理想选择。强烈推荐给需要高精度和稳定性的工程师和技术人员。

WSR5R0200FEA参数

参数
电阻值 20mΩ
精度 ±1%
额定功率 5W
温度系数 ±75ppm/℃
长*宽*高 11.56mm*6.98mm*2.54mm
通用封装 4527
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
