RCP1206W10R0GEB

产品分类: 贴片电阻
产品描述: 10Ω ±2% 2.4W ±150ppm/℃ 1206 贴片安装 3.1mm*1.52mm*640μm
供应商型号: 71-RCP1206W10R0GEB
供应商: Mouser
标准整包数: 1

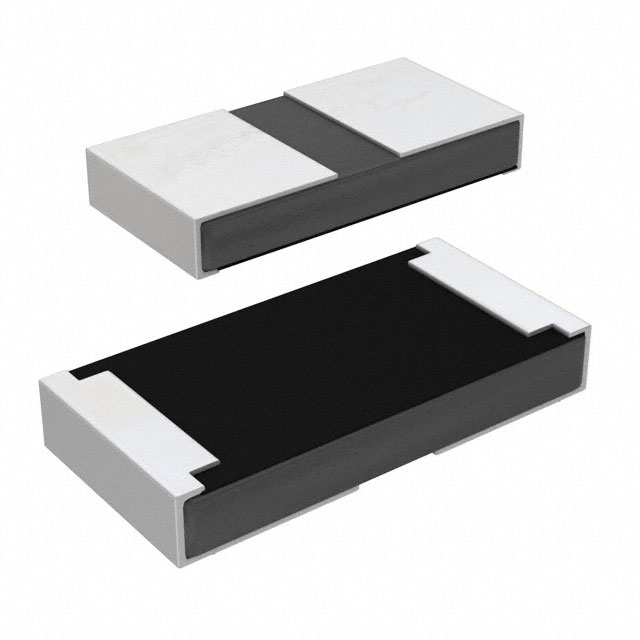

VISHAY INTERTECHNOLOGY 贴片电阻 RCP1206W10R0GEB

RCP1206W10R0GEB概述

    # Vishay Dale 厚膜芯片电阻器技术手册解析

    产品简介


    Vishay Dale 的厚膜芯片电阻器是一款工业级高性能电阻器,适用于高功率应用场合。其采用铝氮化物(AlN)基底作为载体材料,提供极高的热导率,并能在紧凑的空间内实现卓越的功率处理能力。此系列产品包括四种常见封装尺寸(0505、0603、1206 和 2512),适合广泛的应用场景,如通信设备、医疗仪器、航空航天和汽车电子等。
    主要功能
    - 高功率密度设计,能够在相同体积下提供更高的功率处理能力。
    - 极高的热传导性能,减少热积聚,提高长期稳定性。
    - 支持多种终端配置,包括锡铅包裹式及无铅包裹式。
    应用领域
    厚膜芯片电阻器广泛应用于需要高可靠性、高精度和高效散热管理的领域,例如电源模块、信号调理电路、射频放大器以及汽车电子控制系统等。

    技术参数


    以下是各型号的技术规格概览:
    | 全球型号 | 封装尺寸 | 功率等级 (P25°C) | 最大工作电压 | 电阻范围 | 温度系数 |
    |
    | RCP0505 | 0505 | 1.4 W | 10 V | 10Ω~2kΩ | ±150 ppm/°C |
    | RCP0603 | 0603 | 1.5 W | 10 V | 10Ω~2kΩ | ±150 ppm/°C |
    | RCP1206 | 1206 | 2.4 W | 10 V | 10Ω~2kΩ | ±150 ppm/°C |
    | RCP2512 | 2512 | 3.5 W | 22 V | 10Ω~2kΩ | ±150 ppm/°C |
    其他关键特性:
    - 终端材料:镍屏障涂层上镀纯锡或锡铅合金。
    - 电阻体材料:钌氧化物。
    - 工作温度范围:-65°C 至 +155°C。
    - 频率响应高达 6 GHz。

    产品特点和优势


    独特功能
    1. 高热导率铝氮化物基底:相比传统基底,铝氮化物可将功率处理能力提升三倍以上。
    2. 宽广的工作温度范围:适应极端环境条件。
    3. 兼容无铅焊接工艺:满足环保要求的同时保持高性能。
    市场竞争力
    厚膜芯片电阻器通过优化设计实现了卓越的热管理和电气性能,在竞争激烈的市场中脱颖而出。尤其在对空间敏感且需要高可靠性的应用场景中,其优越的表现使其成为首选产品。

    应用案例和使用建议


    应用案例
    1. 通信基站:用于功率分配网络中,需承受高温和高频工作条件。
    2. 医疗成像设备:需稳定精确的电阻值以确保图像质量。
    3. 车载雷达系统:在复杂电磁环境中仍能正常运作。
    使用建议
    1. 在安装时注意焊盘设计,确保良好的电气连接和散热路径。
    2. 对于高功率应用,建议选择更大尺寸的封装以避免过热风险。
    3. 定期监测工作温度,防止因长时间运行导致电阻老化。

    兼容性和支持


    该系列电阻器支持多种终端配置,并与主流 PCB 制造流程兼容。此外,Vishay 提供全面的技术支持,包括定制化可靠性计划和详细的包装指南文档下载链接(www.vishay.com/doc?31543)。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后电阻值变化明显 | 检查焊盘设计是否符合推荐规格 |
    | 使用过程中温升异常 | 增加散热片或降低功耗 |
    | 长时间运行出现漂移现象 | 更换更高精度的型号 |

    总结和推荐


    产品评估
    Vishay Dale 的厚膜芯片电阻器凭借其优异的热导率、高功率处理能力和宽广的工作温度范围,在众多领域展现了强大的竞争力。其独特的铝氮化物基底技术显著提升了整体性能,使其成为行业内领先的解决方案。
    推荐结论
    我们强烈推荐此系列产品用于需要高功率、高可靠性和良好散热性能的应用场景。无论是在严苛的工业环境还是日常消费电子中,Vishay Dale 的厚膜芯片电阻器都能提供稳定而卓越的表现。

RCP1206W10R0GEB参数

参数
电阻值 10Ω
精度 ±2%
额定功率 2.4W
温度系数 ±150ppm/℃
长*宽*高 3.1mm*1.52mm*640μm
通用封装 1206
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

RCP1206W10R0GEB厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RCP1206W10R0GEB数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY RCP1206W10R0GEB RCP1206W10R0GEB数据手册

RCP1206W10R0GEB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.3115 ¥ 19.5322
10+ $ 1.288 ¥ 10.8836
100+ $ 1.1232 ¥ 9.491
500+ $ 0.8554 ¥ 7.2278
1000+ $ 0.851 ¥ 7.1913
2000+ $ 0.798 ¥ 6.7431
库存: 64
