首页  >  产品百科  >  PR02000202202JR500

PR02000202202JR500

产品分类: 通孔电阻
产品描述: 22KΩ ±5% 2W ±250ppm/℃ 通孔安装 10mm(长度)*3.9mm(宽度)
供应商型号: PR02000202202JR500
供应商: 国内现货
标准整包数: 5

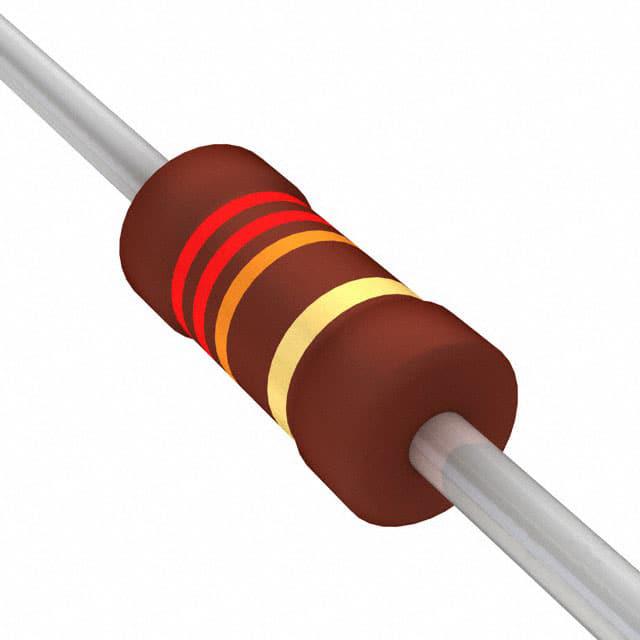

VISHAY INTERTECHNOLOGY 通孔电阻 PR02000202202JR500

PR02000202202JR500概述

    Vishay BCcomponents Power Metal Film Leaded Resistors

    1. 产品简介


    Vishay BCcomponents生产的Power Metal Film Leaded电阻是一种高性能电阻器,适用于广泛的工业应用。这些电阻器通过在高纯度陶瓷基体上沉积一层金属合金膜,并在其上切割螺旋沟槽,从而形成具有精确阻值的电阻层。这种设计使其具备高功率密度、可靠的热稳定性以及良好的抗环境侵蚀能力,适合于各种工业和汽车电子产品中使用。

    2. 技术参数


    以下是这些电阻器的主要技术规格:
    | 规格 | PR01 | PR02 | PR03 |

    | 尺寸(DIN) | 0207 | 0411 | 0617 |
    | 电阻范围(Ω) | 0.22 至 1M | 0.33 至 1M | 0.68 至 1M |
    | 电阻容差 | ±1%;±5% | ±1%;±5% | ±1%;±5% |
    | 温度系数 | ±250 ppm/K | ±250 ppm/K | ±250 ppm/K |
    | 额定功率(W) | 1 | 2 | 3 |
    | 最大操作电压(AC/DC) | 350V | 500V | 750V |
    | 热阻(K/W) | 135 | 75 | 60 |

    3. 产品特点和优势


    这些电阻器具备以下优势:
    - 高功率密度:小尺寸封装下可实现大额定功率,如PR01型可在0207尺寸下实现1W功率,而PR03型则达到3W。
    - 精确的温度系数:统一为±250 ppm/K,保证了电阻值的稳定。
    - 符合标准:通过了IEC 60115-1标准测试,适用于高要求的应用环境。
    - 高可靠性:通过AEC-Q200认证,确保了其在极端条件下的可靠性,特别适用于汽车电子产品。

    4. 应用案例和使用建议


    这些电阻器被广泛应用于汽车电子、照明设备以及一般用途的电源系统。根据应用场景的不同,设计者应考虑散热和负载能力,以确保电阻器能够在设计条件下稳定运行。例如,在高电流环境中,设计师可能需要选择具有较高额定功率的型号以避免过热。

    5. 兼容性和支持


    这些电阻器的设计旨在与现有的电路板兼容,并且在自动焊接过程中表现出优异的性能。Vishay BCcomponents还提供了详细的技术支持和文档,帮助客户更好地理解和应用这些电阻器。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:焊接过程中出现不良连接
    - 解决方案:使用合适的焊锡材料,并遵循正确的焊接流程。

    - 问题:温度变化导致电阻值波动
    - 解决方案:在设计时考虑温度补偿,或者选用温度系数更低的电阻型号。

    7. 总结和推荐


    总的来说,Vishay BCcomponents的Power Metal Film Leaded电阻器凭借其高效能、高可靠性和宽广的应用范围,在现代电子设计中展现出强大的竞争优势。对于需要高性能电阻器的应用场合,特别是汽车电子、照明系统和电源设备,强烈推荐使用这款产品。其优异的性能和广泛的适用性使其成为众多工程师的理想选择。

PR02000202202JR500参数

参数
电阻值 22KΩ
精度 ±5%
额定功率 2W
温度系数 ±250ppm/℃
长*宽*高 10mm(长度)*3.9mm(宽度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PR02000202202JR500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR02000202202JR500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR02000202202JR500 PR02000202202JR500数据手册

PR02000202202JR500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.4992
50+ ¥ 2.3739
250+ ¥ 2.2531
500+ ¥ 2.139
1000+ ¥ 2.0338
5000+ ¥ 0.6365
库存: 4430
起订量: 215 增量: 0
交货地:
最小起订量为:50
合计: ¥ 118.69
直接购买
加入购物车
