WSHM2818R1000FEB

产品分类: 其它固定电阻
产品描述: ±1% ±75ppm/℃ 100mΩ 7W 2818 标准安装 7.1mm*4.6mm*1.75mm
供应商型号: WSHM2818R1000FEB
供应商: 国内现货
标准整包数: 5

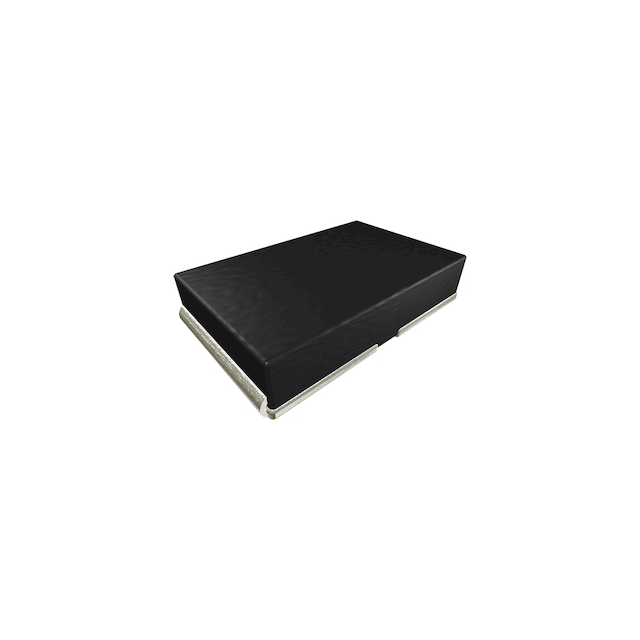

VISHAY INTERTECHNOLOGY 其它固定电阻 WSHM2818R1000FEB

WSHM2818R1000FEB概述


    产品简介


    WSHM2818 Power Metal Strip®电阻器是由Vishay Dale公司生产的高功率(7W)、低阻值(低至0.001Ω)表面贴装电阻器。该产品设计用于电流检测、电压分压和脉冲应用。WSHM2818属于改进热管理设计的金属条带电阻器系列,具有出色的频率响应和低热电动势(< 3μV/°C),并且符合AEC-Q200标准。

    技术参数


    - 功率额定值(P70°C): 7 W
    - 电阻值范围: 0.001 Ω 至 0.1 Ω
    - 额定温度系数(TCR):
    - 1 mΩ至5.99 mΩ:± 200 ppm/°C
    - 6 mΩ至100 mΩ:± 75 ppm/°C
    - 固态镍铬合金或锰铜合金电阻元件: 低温度系数(< 20 ppm/°C)
    - 电感: < 5 nH
    - 工作温度范围: -65°C 至 +170°C
    - 最大工作电压: 电压敏感度较低,但受限于功率/能量耗散

    产品特点和优势


    WSHM2818具有以下独特功能和优势:
    - 改进的热管理设计: 提升散热性能,延长使用寿命。
    - 全焊接结构: 适合各种电流检测、电压分压和脉冲应用。
    - 极低电阻值: 通过专有工艺生产。
    - 非常低的电感: 有助于减少信号失真。
    - 出色的频率响应: 可达50 MHz。
    - 低热电动势: 降低测量误差。

    应用案例和使用建议


    WSHM2818电阻器广泛应用于电流检测、电压分压及脉冲应用,如电源管理、电机驱动器、汽车电子系统等。使用时建议如下:
    - 最佳布线方式: 采用带通孔的布局,可最大限度地减少接触电阻并优化温度系数。
    - 传感器布局: 将传感位置置于最接近稳定电阻元件的地方,以减少接触电阻并优化温度系数。
    - 热管理: 在高温环境下使用时,确保适当的散热措施。

    兼容性和支持


    - 兼容性: 该电阻器与其他标准电路板兼容,适用于多种封装和焊接过程。
    - 支持: Vishay Dale提供详细的技术文档和视频资源,便于用户深入了解产品特性及应用。

    常见问题与解决方案


    - 问题1: 电阻器在高温下性能不稳定。
    - 解决方案: 确保适当散热,遵循制造商的热管理建议。
    - 问题2: 电阻器在脉冲负载下的表现不佳。
    - 解决方案: 使用适当的瞬态过载测试,确认符合规范要求。
    - 问题3: 高湿度环境中电阻器故障率增加。
    - 解决方案: 使用适当的湿度防护措施,确保符合MIL-STD-202标准。

    总结和推荐


    WSHM2818 Power Metal Strip®电阻器凭借其出色的热管理和低电阻特性,在多个应用领域表现出色。其广泛的温度范围、低电感和高频率响应使其成为电流检测和脉冲应用的理想选择。强烈推荐在需要高可靠性、高性能的应用中使用该产品。

WSHM2818R1000FEB参数

参数
电阻个数 -
引脚数量 -
电阻值 100mΩ
温度系数 ±75ppm/℃
精度 ±1%
额定功率 7W
长*宽*高 7.1mm*4.6mm*1.75mm
通用封装 2818
安装方式 标准安装
应用等级 汽车级
包装方式 卷带包装

WSHM2818R1000FEB厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSHM2818R1000FEB数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSHM2818R1000FEB WSHM2818R1000FEB数据手册

WSHM2818R1000FEB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 10.2495
875+ ¥ 10.0236
1750+ ¥ 9.8088
3500+ ¥ 5.683
7000+ ¥ 5.5689
14000+ ¥ 5.4581
库存: 499
起订量: 50 增量: 0
交货地:
最小起订量为:5
合计: ¥ 51.24
