P6SMB13A-E3/52

产品分类: TVS二极管/ESD抑制器
产品描述: 11.1V 单向 600W 33A 18.2V 12.4V SMB(DO-214AA) 贴片安装
供应商型号: REB-DTRL8831
供应商: 海外现货
标准整包数: 750

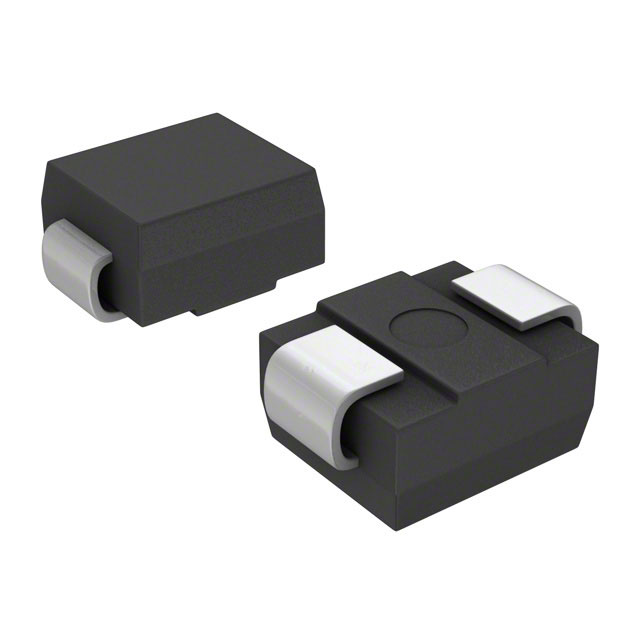

VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 P6SMB13A-E3/52

P6SMB13A-E3/52概述


    产品简介


    P6SMB系列是由Vishay General Semiconductor生产的表面贴装瞬态电压抑制器(TVS),适用于敏感电子设备的电压瞬变保护。这些TVS器件分为单向和双向两种类型,广泛应用于消费电子、计算机、工业和电信领域中的IC、MOSFET及传感器单元信号线路的保护。

    技术参数


    - 封装类型:SMB (DO-214AA)
    - 峰值脉冲功率(10/1000 μs波形):600 W
    - 最大反向泄漏电流:根据不同电压范围从1 μA到1000 μA不等
    - 最高结温:150°C
    - 热阻抗(结到空气):100°C/W
    - 峰值正向浪涌电流:仅限单向型号,8.3 ms半正弦波,100 A
    - 封装材料:符合RoHS标准,无卤素,部分型号经过AEC-Q101认证

    产品特点和优势


    - 低外形封装:适合自动化放置。
    - 玻璃钝化芯片接点:提高可靠性和耐用性。
    - 出色的钳位能力:非常快的响应时间。
    - 较低的瞬态浪涌电阻:提供有效的保护。
    - AEC-Q101认证:适用于汽车应用。

    应用案例和使用建议


    应用案例:
    P6SMB系列适用于保护集成电路(IC)、金属氧化物半导体场效应晶体管(MOSFET)及传感器单元的信号线路,防止因电感负载切换和照明引起的电压瞬变。
    使用建议:
    - 在安装时,确保每个终端都焊接在至少5.0 mm x 5.0 mm的铜垫上,以保证良好的热传导。
    - 选择合适的电压范围以适应不同的应用场景。
    - 考虑应用温度,特别是高温环境下应关注热稳定性。

    兼容性和支持


    P6SMB系列可与其他标准表面贴装技术(SMT)设备兼容。厂商提供了详尽的技术支持,包括区域性的技术支持邮箱(DiodesAmericas@vishay.com, DiodesAsia@vishay.com, DiodesEurope@vishay.com),以及详尽的产品文档和资源链接。

    常见问题与解决方案


    - 问题:如何确定正确的电压范围?
    - 解决方案:根据具体应用中的电压波动情况,选择略高于正常工作电压的TVS。

    - 问题:热管理不佳时如何优化?
    - 解决方案:采用大面积铜垫来提高散热效率,或考虑使用外部散热片。

    总结和推荐


    P6SMB系列是面向高性能需求的理想选择,适用于广泛的电子设备和应用场合。其出色的瞬态电压保护能力和兼容性使其在市场上具有很高的竞争力。推荐用于需要有效电压瞬变保护的应用,尤其是在消费电子、计算机、工业和电信等领域。
    综上所述,P6SMB系列凭借其卓越的性能和可靠性,在各类应用中展现出色的表现。无论是开发新项目还是改进现有设计,P6SMB都是值得推荐的选择。

P6SMB13A-E3/52参数

参数
箝位电压 18.2V
击穿电压 12.4V
峰值脉冲电流 33A
峰值脉冲功率 600W
极性 单向
工作电压 11.1V
4.57mm(Max)
DO-214AA,SMB
2.24mm(Max)
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

P6SMB13A-E3/52厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

P6SMB13A-E3/52数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 VISHAY INTERTECHNOLOGY P6SMB13A-E3/52 P6SMB13A-E3/52数据手册

P6SMB13A-E3/52封装设计

查看详情并下载
Symbol
Footprint
3D Model
