P6SMB100AHE3/5B

产品分类: TVS二极管/ESD抑制器
产品描述: 85.5V 单向 600W 4.4A 137V 95V SMB(DO-214AA) 贴片安装
供应商型号:
供应商:
标准整包数: 0

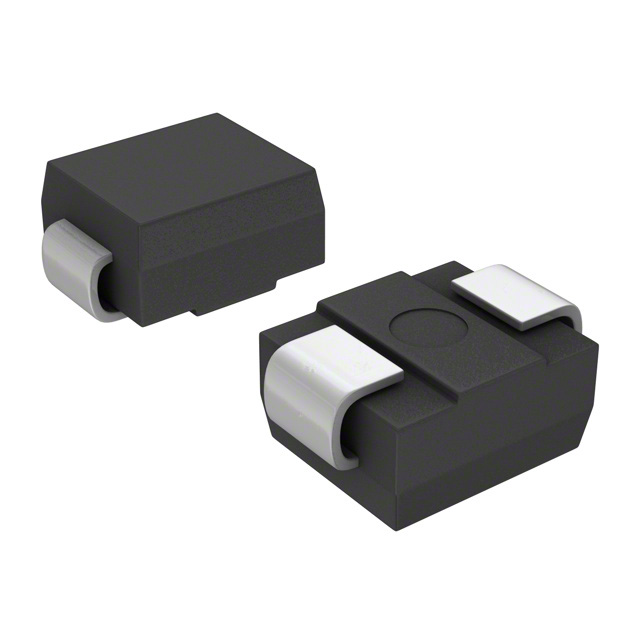

VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 P6SMB100AHE3/5B

P6SMB100AHE3/5B概述

    P6SMB Series Surface Mount TRANSZORB® Transient Voltage Suppressors

    1. 产品简介


    P6SMB系列是 Vishay General Semiconductor 生产的表面贴装瞬态电压抑制器(TRANSZORB®)。这些器件适用于双向应用,旨在保护敏感电子设备免受电压瞬变的影响,特别是在IC、MOSFET和传感器单元信号线等场合。这些器件具备出色的瞬态响应能力,能够有效钳位过电压,广泛应用于消费电子、计算机、工业设备及电信系统等领域。

    2. 技术参数


    - 封装:SMB (DO-214AA)
    - 峰值脉冲功率能力(10/1000 μs波形):600 W
    - 单向器件的峰值前向浪涌电流(8.3 ms单半正弦波):100 A
    - 最大额定温度:150 °C
    - 最大存储和工作温度范围:-65 °C 至 +150 °C
    - 低轮廓包装:适合自动放置
    - 玻璃钝化芯片结:增强可靠性和稳定性
    - 峰值脉冲电流(10/1000 μs波形):取决于具体型号
    - 峰值前向浪涌电流(8.3 ms单半正弦波):100 A
    - 峰值功率耗散(无限散热器下,TA = 50 °C):5.0 W
    - 热阻(典型值,结到环境空气):100 °C/W
    - 热阻(典型值,结到引脚):20 °C/W

    3. 产品特点和优势


    - 低轮廓包装:有助于提高生产效率,减少设备损坏风险。
    - 玻璃钝化芯片结:提供更高的稳定性和可靠性。
    - 峰值脉冲功率能力:高达600 W,能够有效应对瞬态电压冲击。
    - 快速响应时间:迅速响应电压瞬变,保护敏感电子设备。
    - 符合严格的环境标准:满足J-STD-020和JESD 201等标准。
    - 通过AEC-Q101认证:适用于汽车应用,确保高性能和高可靠性。

    4. 应用案例和使用建议


    典型应用:
    - 在IC、MOSFET和传感器单元信号线等场合保护敏感电子设备免受电压瞬变影响。
    - 消费电子、计算机、工业设备和电信系统的电压瞬变保护。
    使用建议:
    - 建议将P6SMB系列安装在铜垫上,以确保良好的热管理。
    - 遵循制造商推荐的铜垫布局,以获得最佳的散热效果。
    - 在进行焊接时,确保焊接条件符合J-STD-002和JESD 22-B102标准,避免锡须问题。

    5. 兼容性和支持


    - 兼容性:P6SMB系列可与多种电路设计兼容,包括消费电子、计算机、工业和电信设备。
    - 支持:制造商提供了详细的文档和技术支持,包括产品手册、技术咨询邮箱(DiodesAmericas@vishay.com, DiodesAsia@vishay.com, DiodesEurope@vishay.com)以及相关技术规范。

    6. 常见问题与解决方案


    - 问题1:器件发热严重,可能导致过早失效。
    - 解决方案:确保正确使用散热措施,如安装在铜垫上,或者增加散热片。
    - 问题2:无法正常响应电压瞬变。
    - 解决方案:检查安装是否正确,确保没有虚焊,并且焊接条件符合标准。
    - 问题3:器件工作不稳定,出现异常电压波动。
    - 解决方案:检查连接线路,确保所有接点都紧固无误,并且避免使用劣质材料。

    7. 总结和推荐


    综上所述,P6SMB系列具有出色的瞬态响应能力和强大的峰值脉冲功率能力,能够在极端条件下提供可靠的电压瞬变保护。其独特的功能和优势使其成为消费电子、计算机、工业设备和电信系统等领域的重要选择。无论是从性价比还是可靠性角度考虑,P6SMB系列都是值得推荐的产品。对于需要高度可靠电压瞬变保护的应用场合,强烈推荐使用P6SMB系列瞬态电压抑制器。

P6SMB100AHE3/5B参数

参数
击穿电压 95V
峰值脉冲电流 4.4A
峰值脉冲功率 600W
极性 单向
工作电压 85.5V
箝位电压 137V
4.57mm(Max)
DO-214AA,SMB
2.24mm(Max)
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装

P6SMB100AHE3/5B厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

P6SMB100AHE3/5B数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 VISHAY INTERTECHNOLOGY P6SMB100AHE3/5B P6SMB100AHE3/5B数据手册

P6SMB100AHE3/5B封装设计

查看详情并下载
Symbol
Footprint
3D Model
