RCS04022K20FKED

产品分类: 贴片电阻
产品描述: 2.2KΩ ±1% 200mW ±100ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: UA-RCS04022K20FKED
供应商: 海外现货
标准整包数: 10000

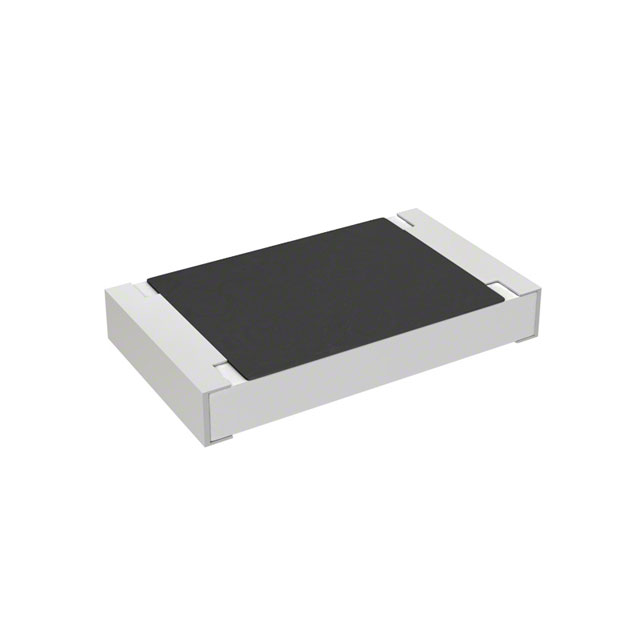

VISHAY INTERTECHNOLOGY 贴片电阻 RCS04022K20FKED

RCS04022K20FKED概述


    产品简介


    产品类型: 抗浪涌高功率厚膜贴片电阻器
    主要功能:
    - 高抗浪涌能力
    - 优异的静电浪涌特性
    - 高功率等级
    - AEC-Q200认证
    - 符合材料分类标准
    应用领域:
    - 汽车电子
    - 工业自动化
    - 电信设备
    - 医疗器械

    技术参数


    以下是不同型号的技术规格和性能参数:
    | 型号 | 尺寸 | 阻值范围 | 电阻精度 | 温度系数 | 额定功率 (P70) | 最大工作电压 | 最大薄膜温度 | 1000小时电阻变化 | 8000小时电阻变化 |
    ||
    | RCS0402 e3 | 0402 (RR1005M) | 1Ω ~ 10MΩ | ±5% ±1% ±0.5% | ±200 ppm/K ±100 ppm/K | 0.2 W | 50 V | 155°C | ≤1.0% | ≤2.0% |
    | RCS0603 e3 | 0603 (RR1608M) | 1Ω ~ 10MΩ | ±5% ±1% ±0.5% | ±200 ppm/K ±100 ppm/K | 0.25 W | 75 V | 155°C | ≤1.0% | ≤2.0% |
    | RCS0805 e3 | 0805 (RR2012M) | 1Ω ~ 10MΩ | ±5% ±1% ±0.5% | ±200 ppm/K ±100 ppm/K | 0.4 W | 150 V | 155°C | ≤1.0% | ≤2.0% |
    | RCS1206 e3 | 1206 (RR3126M) | 1Ω ~ 10MΩ | ±5% ±1% ±0.5% | ±200 ppm/K ±100 ppm/K | 0.5 W | 200 V | 155°C | ≤1.0% | ≤2.0% |

    产品特点和优势


    - 抗浪涌能力强:RCS e3 系列在单个脉冲负载测试中表现出色,适用于需要高可靠性电路的应用。
    - 优越的静电保护:RCS e3 在静电放电(ESD)方面表现优异,适合严苛的工业环境。
    - 高功率等级:不同尺寸的型号均提供较高的额定功率,如RCS0805的最大额定功率为0.4W。
    - 高可靠性:经过严格的测试,包括湿度、热冲击、振动等,确保长期稳定性。
    - AEC-Q200 认证:符合汽车电子行业标准,适用于车载应用。

    应用案例和使用建议


    应用案例:
    - 在电动汽车充电桩中的电源模块,需要高功率电阻器来吸收瞬时电流脉冲。
    - 工业自动化控制系统中,对可靠性和精度要求高的位置使用RCS e3系列电阻器。
    使用建议:
    - 当设计系统时,注意计算电阻器的温度上升情况,确保不超过最大允许薄膜温度。
    - 在高频率和大电流环境下使用时,选择较高额定功率的型号以避免过载。
    - 选择符合特定阻值精度要求的型号,例如对于精密测量,推荐使用±0.5%精度的产品。

    兼容性和支持


    RCS e3系列与现有的自动SMT装配系统兼容,并且适用于多种焊接方法(波峰焊、回流焊、蒸汽相焊)。此外,该系列产品符合RoHS指令,且无铅化处理,保证了产品的环保性和兼容性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 长时间使用后阻值变化大 | 确保工作环境温度不超出规定范围;更换符合长期稳定性的型号。 |
    | 瞬时电流过载导致损坏 | 使用更高额定功率的型号;检查电路设计,确保合理的电流分配。 |
    | 抗浪涌性能不足 | 选择合适型号以适应具体应用场景;如遇到问题,咨询技术支持。 |

    总结和推荐



    总结

    :
    - RCS e3系列电阻器以其卓越的抗浪涌能力和出色的性能指标,在众多应用场景中展现出了极高的可靠性。
    - 不同尺寸和规格的型号提供了广泛的选择,以满足不同的需求。
    - 通过严格的测试验证,RCS e3能够满足汽车、工业等领域的严苛要求。
    推荐:
    - 我们强烈推荐RCS e3系列电阻器用于需要高可靠性及高性能要求的应用场景。无论是汽车电子还是工业自动化,RCS e3都能提供优秀的电气特性和持久的使用寿命。

RCS04022K20FKED参数

参数
电阻值 2.2KΩ
精度 ±1%
额定功率 200mW
温度系数 ±100ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RCS04022K20FKED厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RCS04022K20FKED数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY RCS04022K20FKED RCS04022K20FKED数据手册

RCS04022K20FKED封装设计

查看详情并下载
Symbol
Footprint
3D Model
