首页  >  产品百科  >  RCG060310K0FKEA

RCG060310K0FKEA

产品分类: 贴片电阻
产品描述: 10KΩ ±1% 100mW ±100ppm/℃ 0603 贴片安装 1.55mm*850μm*500μm
供应商型号: 4139961
供应商: 海外现货
标准整包数: 10

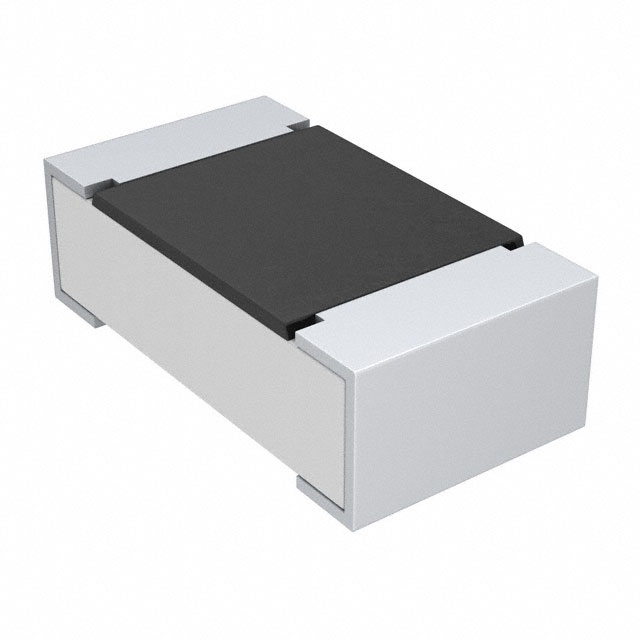

VISHAY INTERTECHNOLOGY 贴片电阻 RCG060310K0FKEA

RCG060310K0FKEA概述

    RCG e3 绿色厚膜芯片电阻

    产品简介


    RCG e3 是 Vishay Draloric 推出的一款绿色厚膜芯片电阻。这种电阻不使用 RoHS 免除物质,因此非常适合环保型电子产品。它提供多种尺寸规格(如 0402、0603、0805 和 1206),适用于广泛的应用领域,包括消费电子、工业自动化、通信设备及医疗设备等。

    技术参数


    RCG e3 系列产品的关键技术规格如下表所示:
    | 类型 | 尺寸 | 功率 (W) | 最大电压 (V) | 额定温度范围 (°C) | 质量 (mg) |
    |
    | RCG0402 | 0402 | 0.063 | 50 | -55 至 +155 | 0.65 |
    | RCG0603 | 0603 | 0.1 | 75 | -55 至 +155 | 2 |
    | RCG0805 | 0805 | 0.125 | 150 | -55 至 +155 | 5.5 |
    | RCG1206 | 1206 | 0.25 | 200 | -55 至 +155 | 10 |

    产品特点和优势


    1. 环保特性:RCG e3 不使用任何 RoHS 免除物质,确保产品的环保性。
    2. 稳定性:电阻在 1000 小时内的稳定变化率 ΔR/R ≤ 1%,适用于高可靠性需求的应用场合。
    3. 包装选项:为 0603 尺寸提供了 2 mm 节距的封装选项。
    4. 温度系数:具有 ±100 ppm/K、±150 ppm/K 或 ±200 ppm/K 的温度系数可选,满足不同温度环境下的应用要求。

    应用案例和使用建议


    1. 消费电子:在智能手机和平板电脑中用于电压调节和电流限制。
    2. 工业自动化:在各种工业控制设备中用于信号处理和电路保护。
    3. 通信设备:在路由器和交换机中作为阻抗匹配元件使用。
    4. 医疗设备:在心电图机和其他医疗监测设备中确保精确测量结果。
    使用建议:
    - 在设计电路时,需考虑温度对电阻值的影响。
    - 在组装过程中,避免过度焊接,以免影响电阻的长期稳定性。

    兼容性和支持


    RCG e3 系列电阻与其他标准 SMD 组件具有良好的兼容性,适用于主流 PCB 设计规范。制造商提供详尽的技术支持文档,并确保在售出后的维修与技术支持。

    常见问题与解决方案


    1. 问:长时间使用是否会显著增加电阻漂移?
    - 答:如果在规定的额定条件下操作,RCG e3 电阻不会因寿命限制而失效。但是,超出特定应用允许的电阻值漂移会逐渐影响其功能性。
    2. 问:如何判断电阻是否损坏?
    - 答:如果在工作期间发现异常发热或性能下降,可以通过简单的电压测量检查电阻是否正常。
    3. 问:能否用于极端温度环境?
    - 答:RCG e3 通过了广泛的环境测试,可以在 -55°C 到 +155°C 的温度范围内保持稳定的性能。

    总结和推荐


    RCG e3 系列绿色厚膜芯片电阻以其卓越的环保性能、出色的稳定性和宽广的工作温度范围,在多种应用领域表现出色。针对需要高可靠性的应用场合,特别是那些对材料成分有严格要求的应用,这款电阻是理想选择。强烈推荐给寻求高性能和可靠性的设计工程师们。
    以上是对 RCG e3 系列绿色厚膜芯片电阻的产品介绍和技术概述,希望能帮助您更好地了解其特性和应用领域。

RCG060310K0FKEA参数

参数
电阻值 10KΩ
精度 ±1%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.55mm*850μm*500μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RCG060310K0FKEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RCG060310K0FKEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY RCG060310K0FKEA RCG060310K0FKEA数据手册

RCG060310K0FKEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
