WSHM2818R0300FEA

产品分类: 其它固定电阻
产品描述: ±1% ±75ppm/℃ 30mΩ 7W 2818 标准安装 7.1mm*4.6mm*1.75mm
供应商型号: S-WSHM2818R0300FEA
供应商: Future
标准整包数: 3500

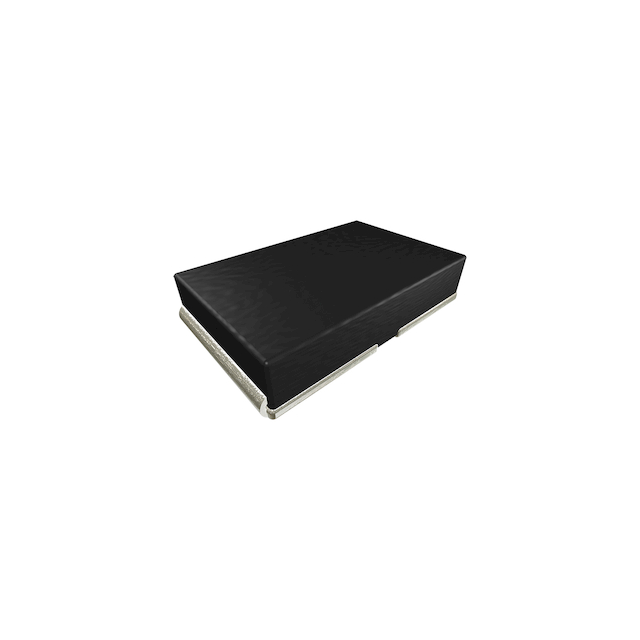

VISHAY INTERTECHNOLOGY 其它固定电阻 WSHM2818R0300FEA

WSHM2818R0300FEA概述

    Vishay Dale WSHM2818 电子元器件产品技术手册

    1. 产品简介


    WSHM2818 是 Vishay Dale 推出的一款高功率(7W)低阻值(低至0.001 Ω)表面贴装电阻器。这些电阻器采用了改进的热管理设计,并通过全焊接结构实现了出色的电流感应、电压分压和脉冲应用性能。WSHM2818 特别适用于汽车、工业控制和其他需要高可靠性的应用场合。

    2. 技术参数


    | 参数名称 | 单位 | 范围/值 |
    |
    | 功率额定值 | W | 7 (1) |
    | 电阻值范围 | Ω | 0.001 到 0.2 |
    | 重量(典型) | g/1000 pieces | 167.8 |
    | 精度 | ± 0.5% | ± 1.0% |
    | 工作温度范围 | °C | -65 到 +170 |
    | 最大工作电压 | V | 根据公式 \( \sqrt{P \times R} \) |
    | 纹波系数(含终端) | ppm/°C | ± 200 (1mΩ-5.99mΩ) / ± 75 (6mΩ-200mΩ) |
    | 元件TCR (2) | ppm/°C | < 20 |
    | 电感 | nH | < 5 |
    | 推荐焊锡热处理 | °C | +260°C,10s 到 12s 滞留 |

    3. 产品特点和优势


    - 改进的热管理设计:显著提高了热散逸能力,延长了产品使用寿命。
    - 全焊接结构:非常适合各种电流感应、电压分压和脉冲应用。
    - 超低电阻值:通过专有的加工工艺实现。
    - 硫化物抗性:不受高硫环境影响。
    - 极低电感:<5 nH,适合高频应用。
    - 稳定的温度系数:<20 ppm/°C。
    - 低热电动势:<3 μV/°C。
    - AEC-Q200 认证:适合汽车应用。

    4. 应用案例和使用建议


    - 汽车应用:由于其 AEC-Q200 认证,WSHM2818 在汽车应用中特别受欢迎。例如,在电动汽车的电池管理系统中,用于电流检测和保护。
    - 工业控制:在工业控制系统中,如电机驱动和电源转换中,用于准确测量和控制电流。
    - 脉冲应用:在脉冲发生器和负载测试设备中,可用于精确测量和监控高功率脉冲。
    使用建议:
    - 建议在高温环境下使用时,确保良好的散热措施,以避免温度过高导致电阻值漂移。
    - 选择合适的焊锡过程,确保焊接质量,特别是在大电流应用中。

    5. 兼容性和支持


    - 兼容性:WSHM2818 可与其他标准 SMD 组件良好兼容,适用于多种焊接和组装流程。
    - 支持和维护:Vishay 提供详尽的技术支持文档和在线资源,包括焊锡规范、温度循环测试等。

    6. 常见问题与解决方案


    - Q: 如何应对高温应用?
    A: 使用散热片或其他散热机制以保证良好的热管理。

    - Q: 如何进行焊接?
    A: 使用 Vishay 提供的焊锡过程指南,确保焊接质量。

    - Q: 如何应对湿度问题?
    A: 采取防潮措施,如使用密封包装或放置干燥剂。

    7. 总结和推荐


    WSHM2818 是一款高性能的表面贴装电阻器,具备优秀的热管理能力和广泛的应用范围。它的低电阻值、低电感和高可靠性使其成为多种高要求应用的理想选择。特别是对于汽车、工业控制和脉冲应用,这款产品表现出色。强烈推荐在需要高精度和稳定性的应用中使用。

WSHM2818R0300FEA参数

参数
电阻值 30mΩ
温度系数 ±75ppm/℃
精度 ±1%
额定功率 7W
电阻个数 -
引脚数量 -
长*宽*高 7.1mm*4.6mm*1.75mm
通用封装 2818
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSHM2818R0300FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSHM2818R0300FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSHM2818R0300FEA WSHM2818R0300FEA数据手册

WSHM2818R0300FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3500+ $ 0.4238 ¥ 3.7074
库存: 3500
起订量: 3500 增量: 3500
交货地:
最小起订量为:3500
合计: ¥ 12975.9
