VR37000003303JA100

产品分类: 通孔电阻
产品描述: 330KΩ ±5% 500mW ±200ppm/℃ 通孔安装 9mm(长度)
供应商型号: ECO-VR37000003303JA100
供应商: 海外现货
标准整包数: 1000

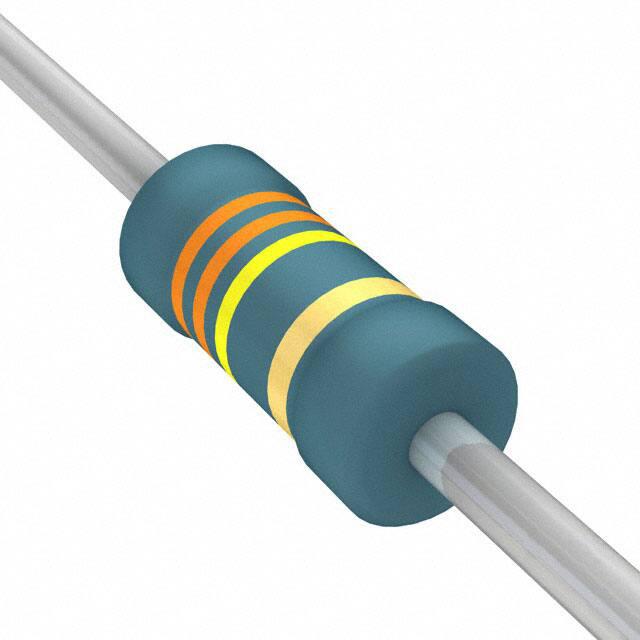

VISHAY INTERTECHNOLOGY 通孔电阻 VR37000003303JA100

VR37000003303JA100概述

    高阻值/高压金属涂层引线电阻器技术手册

    产品简介


    Vishay BCcomponents公司生产的VR25、VR37、VR68型高阻值/高压金属涂层引线电阻器是工业应用中不可或缺的电子元件。这些电阻器采用金属涂层沉积于高级陶瓷基体上,并通过螺旋切割形成电阻层,之后焊接上镀锡电解铜引线。这种设计使其适用于需要高阻值、高稳定性及高可靠性于高电压的应用场合。产品的基本应用领域包括白家电、电源设备等,特别适合在高湿度环境中使用。

    技术参数


    | 参数 | VR25 | VR37 | VR68 |

    | 尺寸 (Imperial) | 0207 | 0309 | 0718 |
    | 电阻范围 | 100 kΩ至22 MΩ | 100 kΩ至33 MΩ | 100 kΩ至68 MΩ |
    | 电阻精度 | ±1%;±5%;±10% | ±1%;±5%;±10% | ±1%;±5%;±10% |
    | 温度系数 | ≤ ±200 ppm/K | ≤ ±200 ppm/K | ≤ ±200 ppm/K |
    | 额定功率 | 0.25 W | 0.5 W | 1.0 W |
    | 工作电压 | 1600 V AC/DC | 3500 V AC/DC | 10000 V AC/DC |
    | 操作温度范围 | -55°C至+155°C | -55°C至+155°C | -55°C至+155°C |
    | 最大峰值薄膜温度 | 155°C | 155°C | 155°C |
    | 热阻 | 140 K/W | 120 K/W | 70 K/W |
    | 绝缘电压 | 700 V | 700 V | 700 V |
    | 最大噪声 | 5 μV/V | 2.5 μV/V | 2.5 μV/V |
    | 最大电阻变化率 | 1.5% | 1.5% | 1.5% |

    产品特点和优势


    - 高脉冲负载能力:高达10 kV,适用于高能量场合。
    - 安全认证:符合UL、IEC、EN、VDE和CQC的安全标准。
    - AEC-Q200认证(仅限VR25):适用于汽车级应用。
    - 高稳定性:温度系数≤±200 ppm/K,在高温高湿环境下保持稳定的性能。

    应用案例和使用建议


    - 白家电:由于高阻值和稳定性的需求,这些电阻器常用于电热水器、空调等设备中。
    - 电源设备:在高电压环境下,VR系列可以提供高可靠性的电流限制和电压稳定作用。
    - 使用建议:确保正确选择电阻器型号以匹配应用的电压和电流要求,避免超载使用。在组装时,注意引线的焊接质量和连接点的绝缘保护。

    兼容性和支持


    - 兼容性:VR25、VR37和VR68可与标准电路板兼容,易于安装。
    - 支持:Vishay提供详细的技术文档和支持服务,确保客户能够顺利使用和维护产品。

    常见问题与解决方案


    1. Q:电阻器的温度系数是如何测量的?
    - A: 在室温、低温(-55°C)和高温(155°C)下测量电阻随温度的变化率。
    2. Q:如何确定电阻器的实际功率等级?
    - A: 根据电阻器的工作电压和额定功率来确定,一般情况下不要超过额定功率的2倍。
    3. Q:如何处理电阻器的引线焊接问题?
    - A: 确保焊接温度适中且时间不超过规定值,避免过热损坏引线。

    总结和推荐


    综上所述,Vishay BCcomponents的VR25、VR37、VR68系列高阻值/高压金属涂层引线电阻器具有高稳定性、高可靠性以及良好的耐温耐湿性能,适用于多种工业和消费电子产品中。这些产品以其出色的电气特性和坚固的机械结构,在高电压和高湿度环境下表现出色,特别是在汽车和家用电器领域具有很高的市场竞争力。因此,强烈推荐在需要高阻值和高压的应用场合中使用这些电阻器。

VR37000003303JA100参数

参数
电阻值 330KΩ
精度 ±5%
额定功率 500mW
温度系数 ±200ppm/℃
长*宽*高 9mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,卷带包装

VR37000003303JA100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VR37000003303JA100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY VR37000003303JA100 VR37000003303JA100数据手册

VR37000003303JA100封装设计

查看详情并下载
Symbol
Footprint
3D Model
