PTN0805E25R0BST1

产品分类: 贴片电阻
产品描述: 25Ω ±0.1% 200mW ±25ppm/℃ 0805 贴片安装 2.03mm*1.27mm*840μm
供应商型号: 4172627
供应商: 海外现货
标准整包数: 1

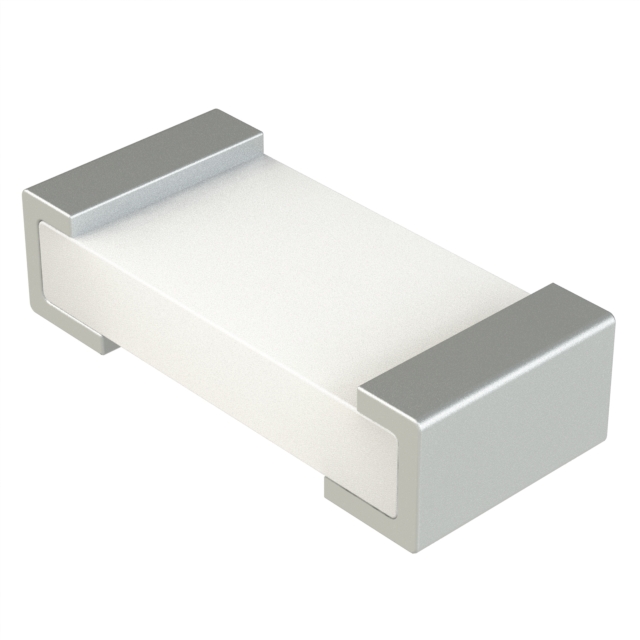

VISHAY INTERTECHNOLOGY 贴片电阻 PTN0805E25R0BST1

PTN0805E25R0BST1概述

    Vishay Dale Thin Film Commercial Thin Film Chip Resistor

    1. 产品简介


    Vishay Dale Thin Film商业薄膜芯片电阻是适用于多种应用场合的表面贴装型电阻器。这些电阻器采用“顶部”和“包裹式”端接样式,提供多种尺寸选择。其独特的钽氮化物自钝化增强膜结构使其具有出色的防潮性、电压系数、功率处理能力和电阻稳定性。此款电阻器能够满足MIL-PRF-55342标准E特征的所有要求。

    2. 技术参数


    技术规格:
    - 材料: 钽氮化物薄膜
    - 电阻范围: 1.0Ω至3MΩ
    - 温度系数(TCR): ±10 ppm/℃至±100 ppm/℃(-55°C至+125°C)
    - 容差: ±0.05%至±5%(+25°C)
    - 稳定性: 绝对值±0.03%(在70°C下保持2000小时)
    - 电压系数: <0.1 ppm/V
    - 工作电压: 75V至200V
    - 操作温度范围: -55°C至+155°C
    - 存储温度范围: -55°C至+155°C
    - 噪声水平:< -30 dB
    额定电流和电压:
    - 封装尺寸: 0402至2512
    - 功率等级: 50mW至2000mW
    - 工作电压: 75V至200V
    - 电阻范围: 1.5Ω至3MΩ
    具体型号的技术规格(以0805为例):
    - 功率等级: 200mW
    - 工作电压: 100V
    - 电阻范围: 1.0Ω至310kΩ

    3. 产品特点和优势


    - 防潮性: 通过+85°C,85%相对湿度和10%额定功率测试。
    - 高纯度氧化铝基板: 确保长期稳定性和低噪声。
    - 非标准值可用: 可根据客户需求定制特定电阻值。
    - 低电压系数:< -30 dB: 确保高精度和可靠性。
    - 激光修整容差: 精确到±0.05%。
    - 环氧粘合端子: 提升焊接连接的可靠性。
    - 硫化抗性: 符合ASTM B809-95蒸汽测试标准。

    4. 应用案例和使用建议


    应用案例:
    - 适用于通信设备、汽车电子、工业自动化等领域,特别适合于对精度要求高的电路设计。
    - 在医疗设备中用于信号调理和测量。
    使用建议:
    - 在高温环境下使用时,建议选择更大尺寸的封装以确保散热良好。
    - 在高湿度环境中,需注意额外的防护措施,如增加防潮剂。
    - 考虑到高功率密度可能带来的热效应,建议在设计时预留一定的裕量。

    5. 兼容性和支持


    - 兼容性: 可与其他标准SMD设备兼容,无需特殊工具即可进行安装。
    - 支持和维护: Vishay公司提供详细的技术文档和技术支持,帮助用户解决安装和使用过程中遇到的问题。此外,用户还可以通过官方网站获取最新的产品更新信息。

    6. 常见问题与解决方案


    - Q: 产品在高湿度环境下性能会受到影响吗?
    A: 该产品通过了+85°C、85%RH和10%额定功率的测试,具备良好的防潮性能。但在极端高湿条件下,建议采取额外防护措施。
    - Q: 如何保证焊接质量?
    A: 本产品采用了环氧粘合端子和防硫化的镍阻挡层,焊接时应确保焊锡充分熔融并均匀分布,以避免虚焊现象。

    7. 总结和推荐


    总体评价:
    Vishay Dale Thin Film 商业薄膜芯片电阻凭借其出色的防潮性、稳定的性能和广泛的适用性,成为了众多电子应用中的理想选择。其独特的钽氮化物薄膜技术和非标准值的可定制性进一步增强了产品的市场竞争力。
    推荐理由:
    鉴于其优异的性能和广泛的应用领域,我们强烈推荐Vishay Dale Thin Film商业薄膜芯片电阻作为高性能、高可靠性的选择。无论是通信、汽车还是医疗行业,这款电阻器都能够提供卓越的支持和服务。

PTN0805E25R0BST1参数

参数
电阻值 25Ω
精度 ±0.1%
额定功率 200mW
温度系数 ±25ppm/℃
长*宽*高 2.03mm*1.27mm*840μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PTN0805E25R0BST1厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PTN0805E25R0BST1数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY PTN0805E25R0BST1 PTN0805E25R0BST1数据手册

PTN0805E25R0BST1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 43.912
2+ ¥ 39.3877
3+ ¥ 34.5973
5+ ¥ 33.2666
10+ ¥ 31.936
20+ ¥ 29.8069
50+ ¥ 29.2746
100+ ¥ 29.2746
库存: 950
起订量: 2 增量: 0
交货地:
最小起订量为:2
合计: ¥ 78.77
