PTN1206E4993BST1

产品分类: 贴片电阻
产品描述: 499KΩ ±0.1% 400mW ±25ppm/℃ 1206 贴片安装 3.2mm*1.6mm*840μm
供应商型号: TS-PTN1206E4993BST1
供应商: 海外现货
标准整包数: 1000
VISHAY INTERTECHNOLOGY 贴片电阻 PTN1206E4993BST1

PTN1206E4993BST1概述


    产品简介

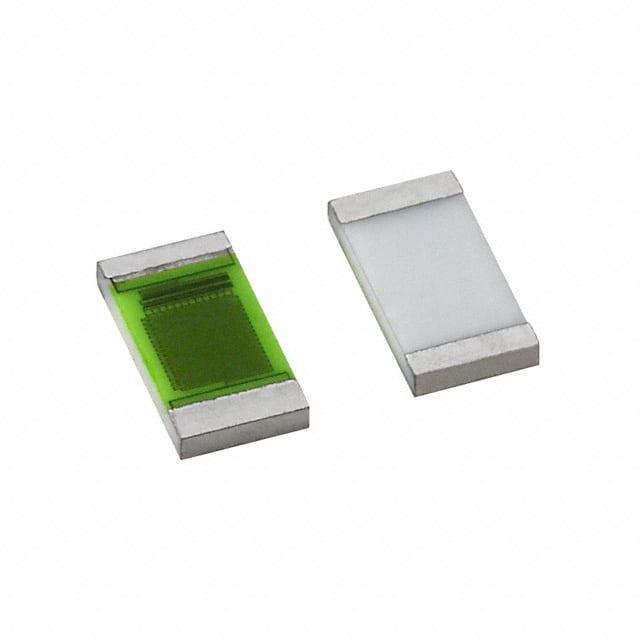

    商业薄膜贴片电阻器
    这些芯片电阻器提供两种端子样式:“顶部”和“包裹式”,适用于多种尺寸。它们采用自钝化增强钽氮化物薄膜,提供卓越的防潮性、电压系数、功率处理能力和电阻稳定性。电阻器的终端由粘合层、防浸镍屏障和焊料涂层组成。该产品符合MIL-PRF-55342特征E的所有要求。

    技术参数


    - 阻值范围: 1.0 Ω 至 3 MΩ
    - 温度系数(TCR): 绝对值 ± 10 ppm/°C 至 ± 100 ppm/°C(-55 °C 至 +125 °C)
    - 容差: 绝对值 ± 0.05 % 至 ± 5 %(+25 °C)
    - 稳定性: 绝对值 ΔR ± 0.03 %(70 °C下2000小时)
    - 电压系数: 0.1 ppm/V
    - 工作电压: 75 V 至 200 V
    - 工作温度范围: -55 °C 至 +155 °C
    - 储存温度范围: -55 °C 至 +155 °C
    - 噪声: < -30 dB
    - 短期过载能力: 在100 W功率等级下,阻值变化小于0.10 %

    产品特点和优势


    - 防潮性: 高效防潮设计,确保长期稳定运行。
    - 高纯度氧化铝基板: 提供出色的机械和电气性能。
    - 非标准值可用: 可根据需求定制不同阻值。
    - 高可靠性: 通过高温高湿环境测试,适合苛刻的应用环境。
    - 低噪声和电压系数: 噪声水平低于 -30 dB,电压系数低至 0.1 ppm/V。
    - 激光修剪精度: 容差达到 ± 0.05 %,确保精确的阻值控制。
    - 兼容性: 可用于环氧粘合和硫化环境。

    应用案例和使用建议


    - 应用场景: 这些电阻器广泛应用于各种电子设备,如通信设备、工业控制系统、医疗仪器和汽车电子系统。
    - 使用建议: 在高温高湿环境下使用时,应特别注意散热和防潮措施。对于高功率应用,需根据功率等级选择合适的封装尺寸以避免过热。

    兼容性和支持


    - 兼容性: 该产品与其他电子元器件高度兼容,适合集成到各类电路板中。
    - 支持: Vishay提供全面的技术支持和维护服务,包括产品选型、应用支持和技术咨询。

    常见问题与解决方案


    - 问题: 短期内电阻值不稳定。
    - 解决方法: 检查安装环境是否符合规定的工作条件,必要时增加散热装置。
    - 问题: 噪声水平过高。
    - 解决方法: 更换为低噪声版本的电阻器,或改善电路布局减少电磁干扰。
    - 问题: 长时间使用后出现漂移。
    - 解决方法: 定期进行校准和检查,确保系统处于最佳状态。

    总结和推荐


    这款商业薄膜贴片电阻器以其卓越的防潮性、高精度和宽广的工作温度范围,在众多应用领域中表现出色。其稳定性和可靠性使其成为高要求电子设备的理想选择。总体而言,我强烈推荐此款产品用于需要高性能电阻器的应用场景。

PTN1206E4993BST1参数

参数
电阻值 499KΩ
精度 ±0.1%
额定功率 400mW
温度系数 ±25ppm/℃
长*宽*高 3.2mm*1.6mm*840μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PTN1206E4993BST1厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PTN1206E4993BST1数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY PTN1206E4993BST1 PTN1206E4993BST1数据手册

PTN1206E4993BST1封装设计

查看详情并下载
Symbol
Footprint
3D Model
