PR03000207509JAC00

产品分类: 通孔电阻
产品描述: 75Ω ±5% 3W ±250ppm/℃ 通孔安装 16.7mm(长度)*5.2mm(宽度)
供应商型号: 56-PR03000207509JAC00TB-ND
供应商: Digi-Key
标准整包数: 1

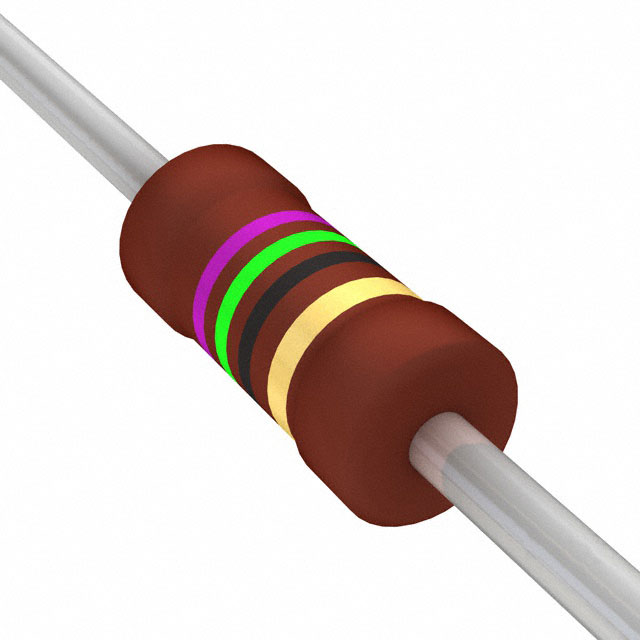

VISHAY INTERTECHNOLOGY 通孔电阻 PR03000207509JAC00

PR03000207509JAC00概述


    产品简介


    本产品为Vishay BCcomponents的金属膜引线电阻器,型号分别为PR01、PR02和PR03。这些电阻器主要用于各种功率应用场合,包括汽车电子和照明球泡等。它们通过沉积金属合金薄膜于高品质陶瓷基板上制成,并采用电镀铜或镀铜铁丝连接端子,表面则涂覆一层耐火红色涂层以提供电气、机械和气候保护。产品采用先进的制造工艺确保稳定性,并符合多项国际标准要求,如AEC-Q200认证。

    技术参数


    - 尺寸与阻值范围:0207到0617大小不等,阻值范围从0.22Ω到1MΩ不等。
    - 阻值容差:±1%;±5%
    - 温度系数:±250 ppm/K
    - 额定功率:PR01为1W,PR02为2W,PR03为3W
    - 最大电压:AC/DC最高可承受350V至750V
    - 热阻:根据型号不同,热阻从60K/W到135K/W
    - 稳定性:1000小时耐久测试后,最大变化率为±(5% R+0.1Ω)

    产品特点和优势


    - 高功率密度:小封装下实现高功率输出,1W至3W的额定功率,使其适合紧凑空间的应用。
    - 限定熔断特性:具备精确的熔断特性,提高了电路安全性。
    - 优良的温度系数控制:具有稳定的温度系数(±250 ppm/K),确保电阻值在不同温度下的稳定性。
    - 符合标准认证:通过AEC-Q200认证,满足IEC 60115-1的活性和被动式阻燃要求。
    - 多样的封装形式:提供了多种引脚类型及包装方式,适用于不同的安装需求。

    应用案例和使用建议


    这些电阻器广泛应用于各种通用功率场合,包括汽车电子系统、照明电路等。例如,在LED灯驱动电路中,可以作为限流电阻来保证LED的安全运行。考虑到电阻器的工作环境,建议在高湿度或高温环境下使用时考虑增强散热措施,以延长其使用寿命。

    兼容性和支持


    产品采用无铅设计,兼容无铅和含铅焊接工艺,且经过广泛的测试证明,具有良好的抗锡须生长能力。此外,产品还支持通过自动插入设备进行装配,并对自动波峰焊和浸焊技术具有良好的适应性。

    常见问题与解决方案


    1. 问题:安装过程中电阻器出现温升过高现象。
    - 解决方案:确保合理的间距距离(至少1mm)以利于散热,必要时可选用更大散热片辅助降温。
    2. 问题:电阻器在使用中发现阻值漂移现象。
    - 解决方案:检查工作环境是否处于极端条件下,如有必要,限制最大功率或调整负载条件以维持所需的稳定性。

    总结和推荐


    综上所述,Vishay BCcomponents的金属膜引线电阻器系列具备高功率密度、优良的温度稳定性和广泛的适用范围。对于需要在紧凑空间内实现高功率需求的应用场景来说,这些电阻器是一个理想的选择。鉴于其出色的设计和广泛的支持,强烈推荐给各类电子产品开发者和制造商。

PR03000207509JAC00参数

参数
电阻值 75Ω
精度 ±5%
额定功率 3W
温度系数 ±250ppm/℃
长*宽*高 16.7mm(长度)*5.2mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

PR03000207509JAC00厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR03000207509JAC00数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR03000207509JAC00 PR03000207509JAC00数据手册

PR03000207509JAC00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.2171 ¥ 1.8166
1000+ $ 0.198 ¥ 1.6573
2500+ $ 0.1772 ¥ 1.4829
3500+ $ 0.1706 ¥ 1.4278
5000+ $ 0.1642 ¥ 1.3739
12500+ $ 0.1499 ¥ 1.2544
25000+ $ 0.141 ¥ 1.1798
50000+ $ 0.1334 ¥ 1.1163
库存: 500
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 908.3
