RCC12062K00FKEA

产品分类: 贴片电阻
产品描述: 2KΩ ±1% 500mW ±100ppm/℃ 1206 贴片安装 3.2mm*1.6mm*600μm
供应商型号: 2220798
供应商: 海外现货
标准整包数: 10

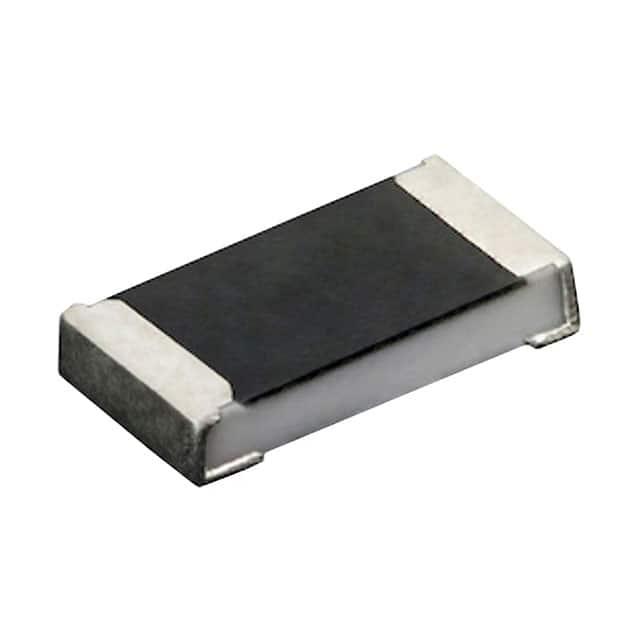

VISHAY INTERTECHNOLOGY 贴片电阻 RCC12062K00FKEA

RCC12062K00FKEA概述

    Vishay Medium Power Thick Film Chip Resistors

    产品简介


    Vishay 的RCC e3系列电阻是中功率厚膜芯片电阻,相比标准片式电阻具有更高的功率额定值和工作电压。此系列产品适用于多种场合,例如汽车、工业、电信和医疗等领域。其典型型号包括RCC0402 e3、RCC0603 e3、RCC0805 e3和RCC1206 e3,每种型号都有不同的尺寸和电气特性,满足不同应用场景的需求。

    技术参数


    以下是各个型号的主要技术参数列表:
    - RCC0402 e3
    - 尺寸:0402(英制),RR1005M(公制)
    - 阻值范围:1 Ω 至 10 MΩ
    - 电阻精度:±5%,±1%
    - 温度系数:±200 ppm/K,±100 ppm/K
    - 额定功耗:0.125 W
    - 最大工作电压:75 V
    - 最高薄膜温度:155°C
    - 工作温度范围:-55°C 至 +155°C
    - RCC0603 e3
    - 尺寸:0603(英制),RR1608M(公制)
    - 阻值范围:1 Ω 至 10 MΩ
    - 电阻精度:±5%,±1%
    - 温度系数:±200 ppm/K,±100 ppm/K
    - 额定功耗:0.2 W
    - 最大工作电压:150 V
    - 最高薄膜温度:155°C
    - 工作温度范围:-55°C 至 +155°C
    - RCC0805 e3
    - 尺寸:0805(英制),RR2012M(公制)
    - 阻值范围:1 Ω 至 10 MΩ
    - 电阻精度:±5%,±1%
    - 温度系数:±200 ppm/K,±100 ppm/K
    - 额定功耗:0.25 W
    - 最大工作电压:200 V
    - 最高薄膜温度:155°C
    - 工作温度范围:-55°C 至 +155°C
    - RCC1206 e3
    - 尺寸:1206(英制),RR3216M(公制)
    - 阻值范围:1 Ω 至 1 MΩ
    - 电阻精度:±5%,±1%
    - 温度系数:±200 ppm/K,±100 ppm/K
    - 额定功耗:0.5 W
    - 最大工作电压:200 V
    - 最高薄膜温度:155°C
    - 工作温度范围:-55°C 至 +155°C

    产品特点和优势


    RCC e3系列电阻的主要特点是:
    - 增强的功率额定值:适合于需要高功率的应用。
    - 提高的工作电压:提供更高的安全余量,尤其适用于工业控制领域。
    - AEC-Q200认证:符合汽车电子系统的要求。
    - 材料分类:符合全球相关规范,确保合规性。

    应用案例和使用建议


    - 应用案例:
    - 在汽车行业,这些电阻可应用于汽车电子系统,如发动机管理系统和刹车控制系统。
    - 在工业控制领域,它们可以用于高压电机驱动电路。
    - 使用建议:
    - 当电阻进行功率消耗时,应考虑温度上升的影响,确保电阻的环境温度不超过规定的最大值。
    - 为了保证长期稳定性,建议定期检查电阻的阻值变化情况。

    兼容性和支持


    - 兼容性:这些电阻与其他标准SMT设备兼容,可直接用于自动SMT装配线。
    - 支持:Vishay提供全面的技术支持和质保服务,包括长达2年的可焊性保证。

    常见问题与解决方案


    - 问题1:如何处理温度影响?
    - 解决方案:在高温环境下使用时,应采取适当的散热措施,以避免电阻过热损坏。
    - 问题2:电阻阻值漂移怎么办?
    - 解决方案:定期测试电阻阻值变化情况,如有显著变化应及时更换。

    总结和推荐


    总体来说,Vishay的RCC e3系列电阻是一款高性能、可靠且易于集成的产品,特别适合于需要高功率和宽温度范围的工业应用。由于其卓越的特性和广泛应用范围,强烈推荐在各类高性能电子设计中使用。
    如果对更多细节或技术支持感兴趣,请访问Vishay官方网站获取更多资源和文档。

RCC12062K00FKEA参数

参数
电阻值 2KΩ
精度 ±1%
额定功率 500mW
温度系数 ±100ppm/℃
长*宽*高 3.2mm*1.6mm*600μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RCC12062K00FKEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RCC12062K00FKEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY RCC12062K00FKEA RCC12062K00FKEA数据手册

RCC12062K00FKEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
