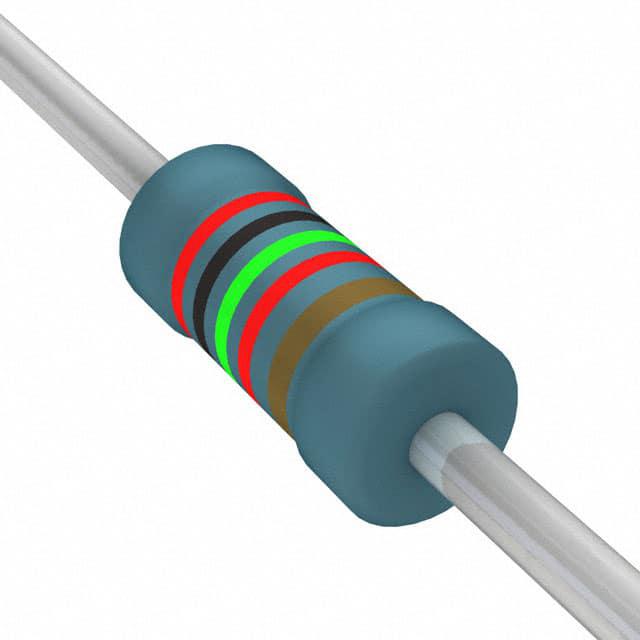

MBA02040C2052FCT00

产品分类: 通孔电阻
产品描述: 20.5KΩ ±1% 400mW ±50ppm/℃ 通孔安装 3.6mm(长度)
供应商型号: ECO-MBA02040C2052FCT00
供应商: 海外现货
标准整包数: 5000
VISHAY INTERTECHNOLOGY 通孔电阻 MBA02040C2052FCT00

MBA02040C2052FCT00概述

    # Vishay Beyschlag专业金属膜引线电阻技术手册解析

    产品简介


    基本介绍
    Vishay Beyschlag推出的MBA/SMA 0204、MBB/SMA 0207和MBE/SMA 0414系列专业金属膜引线电阻是通用型电阻器,适用于工业、通信、医疗设备和汽车等多个领域的电子设备。这些电阻以其高可靠性和稳定性著称,在多种关键应用中具有卓越表现。
    主要功能与特点
    1. 用途广泛:适用于各类专业电子产品,特别是在高可靠性需求场景下表现优异。
    2. 温度稳定性:提供多种温度系数选项(±25 ppm/K至±50 ppm/K),满足不同温控要求。
    3. 阻值范围广:阻值覆盖从0.22 Ω到22 MΩ,能够满足广泛的电路设计需求。
    4. 认证与合规:符合IECQ-CECC标准,并通过AEC-Q200认证(适用于部分型号)。
    5. 环保设计:无铅工艺,完全符合RoHS和WEEE标准。

    技术参数


    以下为MBA/SMA 0204、MBB/SMA 0207和MBE/SMA 0414三个系列的主要技术参数:
    | 参数名称 | MBA/SMA 0204 | MBB/SMA 0207 | MBE/SMA 0414 |
    ||
    | 尺寸 | 0204 | 0207 | 0414 |
    | 阻值范围 | 0.22 Ω至10 MΩ | 0.22 Ω至22 MΩ | 0.22 Ω至22 MΩ |
    | 温度系数 | ±50 ppm/K或±25 ppm/K | ±50 ppm/K或±25 ppm/K | ±50 ppm/K或±25 ppm/K |
    | 功率等级 | 0.4 W | 0.6 W | 1.0 W |
    | 工作电压 | 200 V AC/DC | 350 V AC/DC | 500 V AC/DC |
    | 工作温度范围 | -55°C至155°C | -55°C至155°C | -55°C至155°C |

    产品特点和优势


    1. 高精度与稳定性:提供±0.5%和±1%的精度选项,确保性能稳定。
    2. 温度漂移低:低至±25 ppm/K的温度系数,适合高温及严苛环境下的应用。
    3. AEC-Q200认证:适用于汽车电子,提升产品的可靠性和耐用性。
    4. 多样化选择:涵盖多种封装形式(如RB径向和UB轴向)及特殊连接方式(如可焊接引脚)。
    5. 全面认证支持:获得CECC、RoHS和WEEE认证,绿色环保且符合国际标准。

    应用案例和使用建议


    典型应用场景
    1. 工业控制:用于自动化控制系统中的精密阻抗匹配。
    2. 通信设备:在基站、交换机等设备中作为阻抗调节部件。
    3. 医疗设备:用于医疗监控仪器中,要求高精度和稳定性的场合。
    4. 汽车行业:适合于车载娱乐系统、发动机管理系统等领域。
    使用建议
    1. 在高温环境中使用时,需注意散热措施以避免过热损坏。
    2. 对于长时间运行的应用,建议定期检查电阻值的变化情况,确保系统性能稳定。
    3. 选择合适的温度系数与精度等级,根据具体应用场景进行优化配置。

    兼容性和支持


    兼容性
    1. 与其他元件的兼容性:该系列产品与市场上主流的印刷电路板(PCB)设计高度兼容,易于集成。
    2. 支持的焊接工艺:适合波峰焊、回流焊等多种焊接方式,便于大规模生产。
    厂商支持
    1. 技术支持:如有技术疑问,可通过官方邮箱filmresistorsleaded@vishay.com获取专业解答。
    2. 文档资源:更多详细信息参见官方网站文档链接www.vishay.com/doc?91000。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻值漂移过大 | 检查环境温度是否超出额定范围;调整散热措施。 |
    | 焊接过程中出现虚焊 | 检查焊接工艺,确保焊点牢固;必要时更换焊锡材料。 |
    | 使用中发生短路 | 核对阻值设定是否正确;检查电路布局是否有误。 |

    总结和推荐


    综合评估
    MBA/SMA 0204、MBB/SMA 0207和MBE/SMA 0414系列电阻以其广泛的阻值范围、高精度和优良的温度稳定性,成为工业、通信、医疗和汽车电子等领域的理想选择。尤其是其出色的可靠性和环保特性,使其在市场上具备显著的竞争优势。
    推荐结论
    强烈推荐以上系列产品,尤其针对需要高精度和稳定性的应用场景。这些电阻不仅能有效提高系统的性能,还能减少后期维护成本,是现代化电子设计的理想选择。

MBA02040C2052FCT00参数

参数
电阻值 20.5KΩ
精度 ±1%
额定功率 400mW
温度系数 ±50ppm/℃
长*宽*高 3.6mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装

MBA02040C2052FCT00厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

MBA02040C2052FCT00数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY MBA02040C2052FCT00 MBA02040C2052FCT00数据手册

MBA02040C2052FCT00封装设计

查看详情并下载
Symbol
Footprint
3D Model
