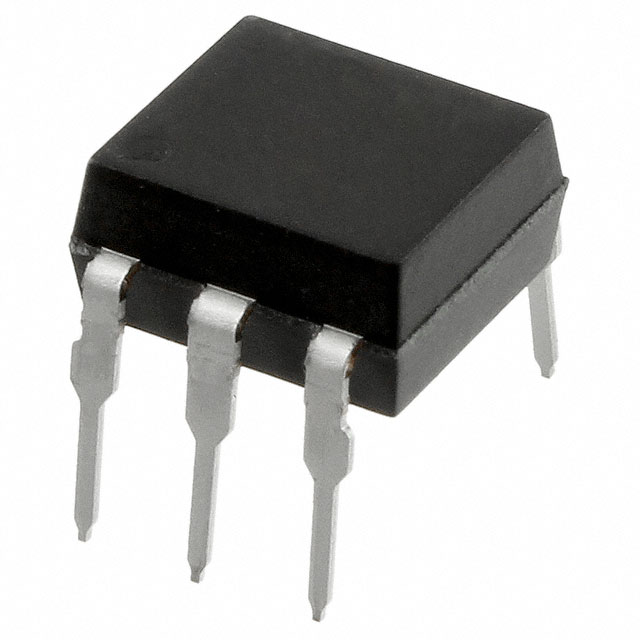

VO14642AT

产品分类: 固态继电器
产品描述: Vishay MOSFET输出型光耦, 通孔安装, 6针
供应商型号: VO14642AT
供应商: 国内现货
标准整包数: 10
VISHAY INTERTECHNOLOGY 固态继电器 VO14642AT

VO14642AT概述


    产品简介


    VO14642AT 和 VO14642AABTR 高速固态继电器
    VO14642AT 和 VO14642AABTR 是 Vishay 半导体公司生产的一款高速单通道常开型固态继电器(SPST - 1 形式 A),采用 DIP-6 封装。该继电器作为多芯片混合器件制造,具有高效率红外发光二极管 (IR LED),使得输入侧所需的正向电流非常低。输出侧则采用高性能 MOSFET 开关,提供低导通电阻(RON)并可配置为 AC/DC 或 DC 操作。

    技术参数


    - 主要功能:
    - 类型:固态继电器(SSR)
    - 最大导通电阻:0.25 Ω
    - 隔离测试电压:5300 VRMS
    - 负载电压:60 V
    - 负载电流:2 A(仅限直流配置)
    - 电气特性:
    - 输入端:
    - 连续正向电流:50 mA
    - 反向电压:5 V
    - 功率耗散:80 mW
    - 输出端:
    - 直流或峰值交流负载电压:60 V
    - 直流负载电流:2 A
    - 峰值负载电流:3.6 A(AC/DC,t = 10 ms)
    - 功率耗散:250 mW
    - 总功率耗散:330 mW
    - 工作温度范围:-55 °C 到 +85 °C
    - 封装:
    - SMD-6,带卷盘
    - DIP-6,管装

    产品特点和优势


    1. 高开关速度:典型开启时间仅为 370 μs,关闭时间为 50 μs。
    2. 低导通电阻:在标准条件下,导通电阻仅为 0.25 Ω。
    3. 高隔离电压:隔离开关测试电压高达 5300 VRMS,能够承受高达 890 Vpeak 的瞬态电压。
    4. TTL / CMOS 兼容:适用于各种数字控制系统。
    5. 清洁无脉冲切换:确保输出信号稳定,减少误动作。

    应用案例和使用建议


    应用场景:
    - 仪器仪表
    - 工业控制
    - 安全系统
    - 自动测量设备
    使用建议:
    - 确保继电器的工作温度保持在 -55 °C 到 +85 °C 之间,避免长时间超过最大额定温度。
    - 在电路设计时,合理安排散热措施,特别是高温环境下工作时,考虑热阻对温度的影响。
    - 使用合适的焊接工艺,例如 SMD 封装应遵循 J-STD-020 的回流焊曲线,DIP 封装遵循波峰焊双波形曲线。

    兼容性和支持


    - 兼容性:VO14642AT 和 VO14642AABTR 适用于广泛的电子控制系统,尤其适合工业和安全系统中需要电气隔离的应用。
    - 支持和服务:Vishay 提供详尽的技术文档和支持服务,客户可以通过 optocoupleranswers@vishay.com 获得技术支持。

    常见问题与解决方案


    1. 问:如何防止过温损坏?
    - 答:确保负载电流不超过额定值,合理分配散热措施,尤其是在高温环境下使用时,注意监测和控制温度。
    2. 问:如何选择合适的焊接工艺?
    - 答:对于 SMD 封装,应使用 J-STD-020 的回流焊曲线;对于 DIP 封装,应使用波峰焊双波形曲线。请参阅技术手册中的相应章节获取详细信息。

    总结和推荐


    综合评估:
    VO14642AT 和 VO14642AABTR 是一款优秀的高速固态继电器,其卓越的性能使其非常适合于各类工业自动化和安全系统的应用。其具备快速响应、低导通电阻和高隔离电压等特点,能够提供可靠且稳定的电气隔离解决方案。
    推荐使用:
    强烈推荐使用此继电器产品。其高效能和广泛的应用范围使得它成为众多控制系统中的理想选择。

VO14642AT参数

参数
负载电流额定值 2A
输出类型 AC,DC
负载电压 0V~60V
输入电压 1.3V(DC)
控制电压 -
开关功能 -
最大导通电阻 250mΩ
8.7mm(Max)
6.5mm(Max)
3.81mm(Max)
通用封装 DIP-6
安装方式 通孔安装
零件状态 在售
包装方式 管装

VO14642AT厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VO14642AT数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 固态继电器 VISHAY INTERTECHNOLOGY VO14642AT VO14642AT数据手册

VO14642AT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 9.9
20+ ¥ 9.9
30+ ¥ 9.9
40+ ¥ 9.9
库存: 15
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 99
直接购买
加入购物车
